Betriebsanleitung
4.0 Montage
4.1 Montage
Die Installation muss den örtlichen Vorschriften und Richtlinien
entsprechen.
Fernwärme (FW): In den folgenden Abschnitten bezieht sich
der Begriff Fernwärme auf die Wärmequelle, von der die
Station versorgt wird. Eine Vielzahl von Energiequellen – z.
B. Öl, Gas oder Solarenergie – kann als Hauptenergiequelle
für Fernwärmestationen von Danfoss verwendet werden.
Zur Vereinfachung bezeichnet der Begriff Fernwärme die
Hauptenergiequelle.

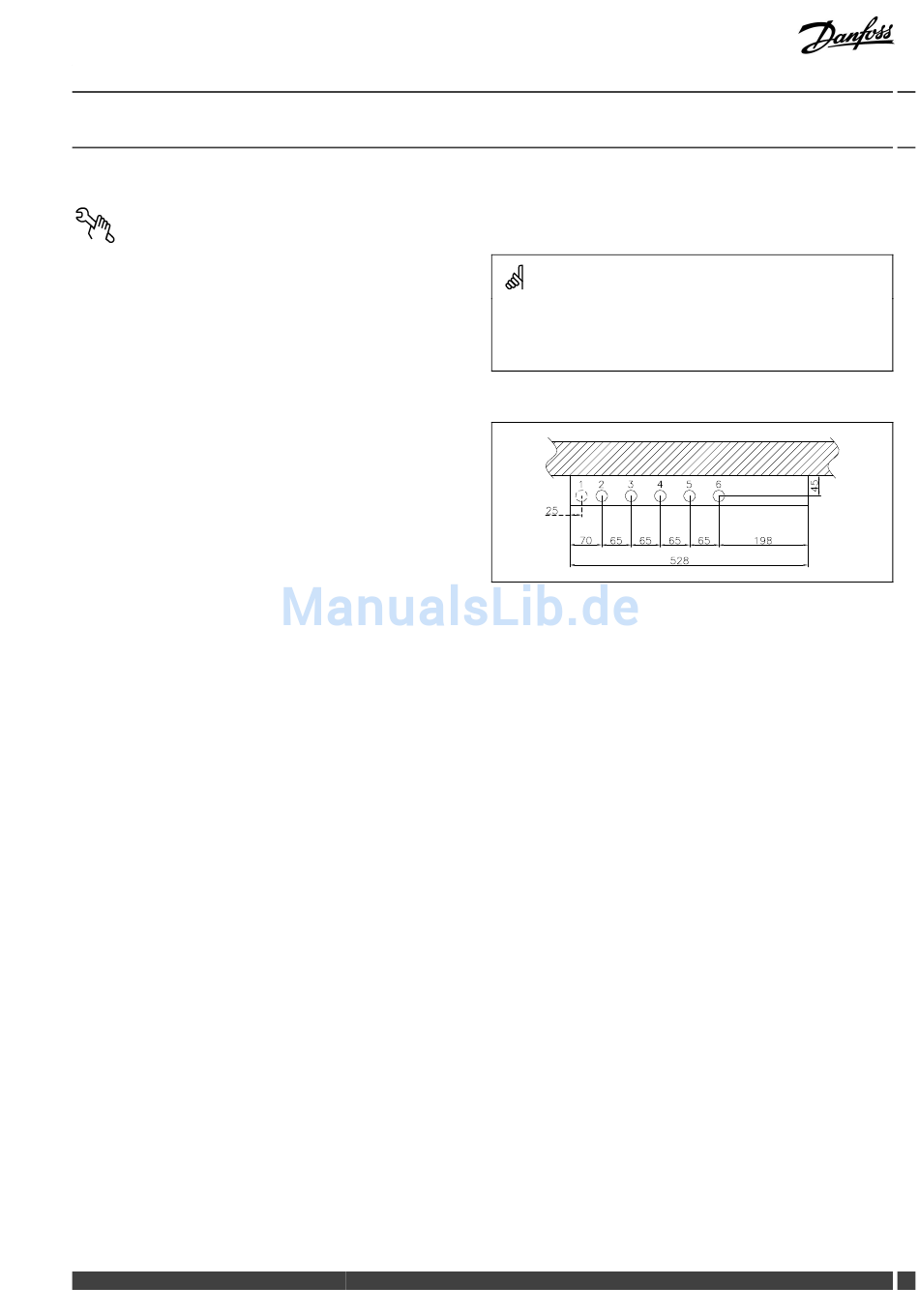

Anschlüsse:
1. Warmwasserzirkulation (WWZ) (Optional)
2. Fernwärme, Vorlauf (FVL)
3. Fernwärme, Rücklauf (FRL)
4. Kaltwasserversorgung
5. Trinkwasser, kalt (KW)
6. Trinkwarmwasser (TWW)
Anschlussgrößen:
G ¾" (IG)
FW:
G ¾" (IG)
KW + TWW:
Abmessungen (mm):
Ohne Abdeckung:
H 640 x B 528 x T 150
Mit Abdeckung (wandhängende Ausführung):
H 800 x B 540 x T 242
Mit Abdeckung (wandhängende Ausführung):
H 915–980 x B 610 x T 150
Gewicht (ca.): 20 kg
Danfoss District Energy
Termix VMTD-F-B OH
VI.HE.S3.03 / LTY40111
Nur autorisierte Fachkräfte
Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von
qualifizierten und autorisierten Personen durchgeführt werden.
Die Platzierung der Rohre kann von der abgebildeten Darstellung
abweichen. Bitte beachten Sie die Markierungen an der Station.
DEN-GT
5
