Danfoss District Energy

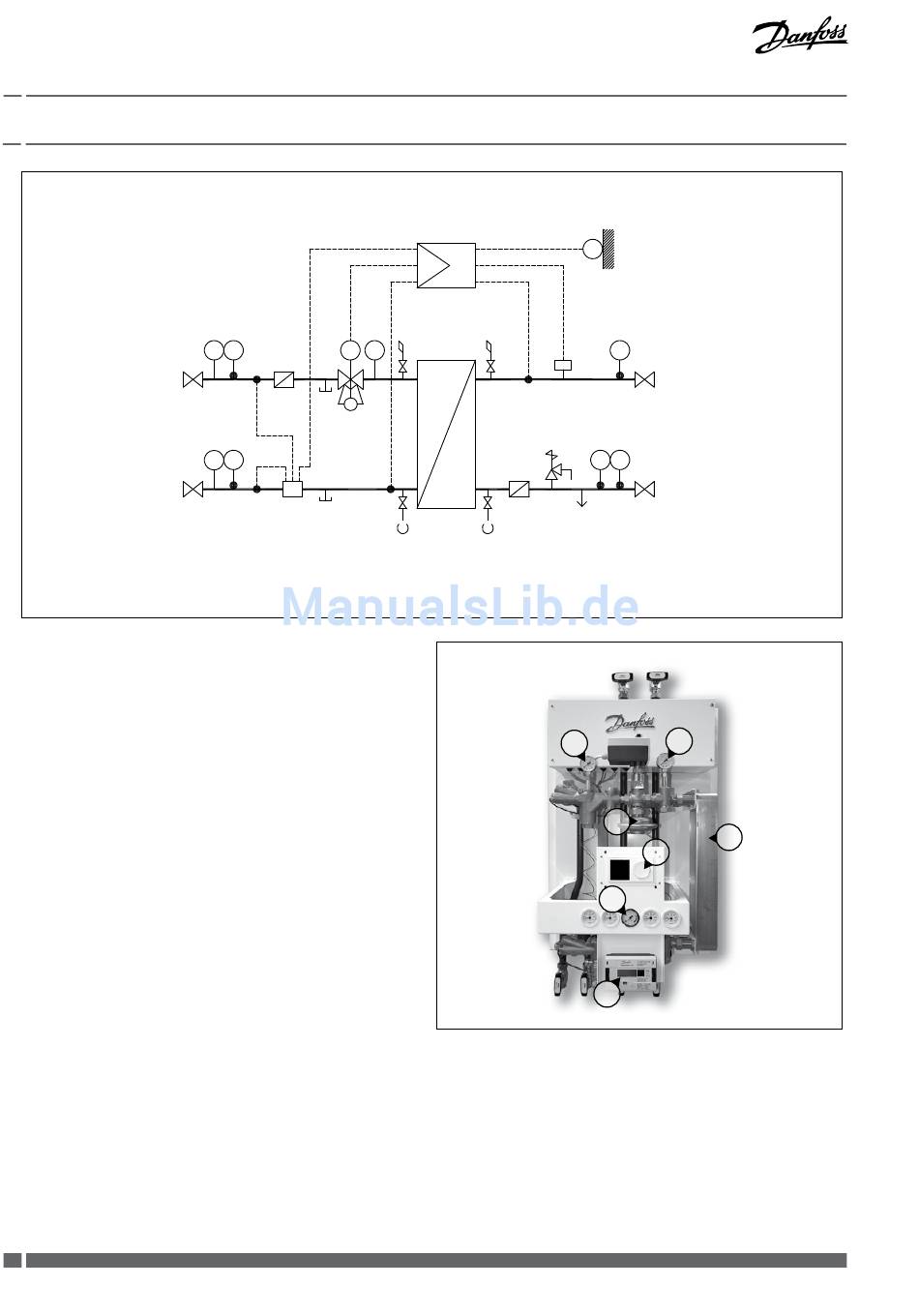

5.0 Diagramme
Vorlauf,
Primärseite
Rücklauf,
Primärseite
1. Außenfühler
2. Thermometer
3. Manometer
3.* Manometer (optional)
4. Fernwärme-Rücklauftemperaturfühler
5. Entlüfter
6. Ablauf
7. Anschluss für die primäre WW-Aufbereitung
8.* Sicherheitsthermostat
9. Anschluss für das Ausdehnungsgefäß
10. Regler (Standard: ECL 310. Optional: ECL 210 oder OPR 0020)
11. Schmutzfänger
12.* Wärmezähler (Danfoss Sonometer)
13. Kugelhähne
14. Sicherheitsventil
15. Wärmeübertrager Danfoss XB37M-1 10 bis 50
16. Kombinierter Differenzdruck- und Volumenstromregler
Danfoss AVQM mit elektrischen Stellantrieben
Danfoss AMV 10 oder 20
16.*Kombinierter Differenzdruck- und Volumenstromregler
Danfoss AVQM mit elektrischen Stellantrieben
Danfoss AMV 13 oder 23
6
DEN-SMT/PL
DSA 1 MINI - Diagramme
3* 2
*
MI TI
M MI
13
11
7
16
2
3*
TI
MI
13
*
Q
12
7
10
3* 5
5
15
4
14
11
4
6
6
Applikation
Die DSA 1 MINI ist für den Gebrauch in Fernwärmenetzen
vorgesehen. Die DSA 1 MINI eignet sich perfekt für die
Nutzung in Mikro- und Makronetzen – und zwar sowohl für
den Niedertemperaturbereich (LT) als auch für den Hochtem-
peraturbereich (HT). Darüber hinaus ist die DSA 1 MINI als
Hochdruckversion (PN25) und in als Niederdruckausführung
(PN16) erhältlich.
VM.HE.B2.03
1
TE
TI
*
13
Vorlauf,
Sekundärseite
8
3 2
MI TI
13
Rücklauf,
Sekundärseite
9
3*
3*
16
15
10
3
12
