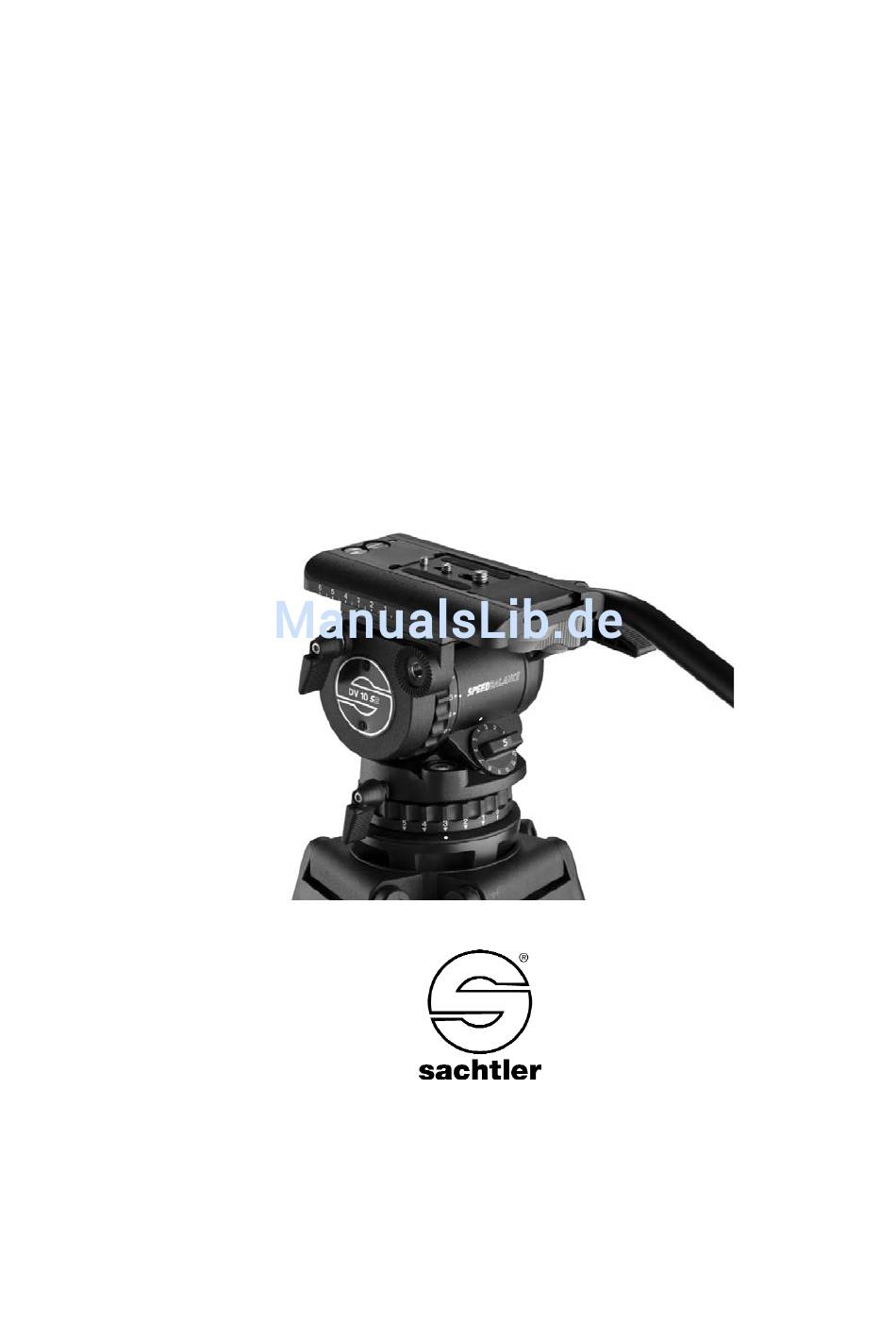

- Seite 1 DV 10 SB Manual Benutzerinformation Fluid Head Fluidkopf...
- Seite 2 © by sachtler ® . Alle Rechte vorbehalten / All rights reserved Originalbetriebsanleitung/Original User Manual Version: 1.6/02/12 Ausgabedatum / Issue date: 02/12 Bestellnr. / Order no.: S 2025-4980 Wir wollen, dass Ihre We want you to receive Sachtler products that are Sachtler Produkte immer auf always state of the art.
-
Seite 3: Inhaltsverzeichnis
DV 10 SB Table of contents Safety instructions/General information ......1 Operating elements..............2 Operation ................2 3.1 Intended use ..............2 3.2 Moving of the pan bar ..........3 3.3 Levelling of the fluid head..........3 3.4 Mounting of the camera and/or plate ......4 3.5 Counterbalancing of the camera .........4 3.6 Setting of the damping ..........5... - Seite 4 DV 10 SB Inhaltsverzeichnis Sicherheitshinweise/Grundlegende Hinweise....11 Bedienelemente ..............12 Betrieb................12 3.1 Bestimmungsgemäße Verwendung ......12 3.2 Schwenkarmverstellung..........12 3.3 Nivellieren des Fluidkopfes ........13 3.4 Entnehmen und Einsetzen der Kamera(platte) ..13 3.5 Einstellen der Kamerabalance ........14 3.6 Einstellen der Dämpfung..........15 3.7 Bremsen..............16 3.8 Austausch der Batterie ..........16 3.9 Transportstellung von Dämpfung, Gewichts-...
- Seite 5 DV 10 SB - III -...
-
Seite 7: Safety Instructions/General Information
DV 10 SB Safety instructions / General information Á Before using the fluid head read the manual. Á Before mounting the fluid head on the tripod, check if the tripod has a safe standing and if the tripod leg extensions are clamped. -
Seite 8: Operating Elements
Manual DV 10 SB Operating elements Camera plate Lever locking of Touch & Go System Clamping of the balance Safety lock of plate (backside) Touch & Go System Rosette for pan bar fixing Vertical brake Vertical setting of fluid damping... -
Seite 9: Moving Of The Pan Bar
Tighten the clamping screw firmly. Touch Bubble The DV 10 SB a self illuminating Touch Bubble which allo- ws easy levelling even under unfavourable lighting conditi- ons. -
Seite 10: Mounting Of The Camera And/Or Plate
Manual DV 10 SB 3.4 Mounting of the camera and/or plate The DV 10 SB is delivered with the Touch & Go camera quick locking system. Á Apply the horizontal and vertical brake. Á Hold the camera and /or plate with one hand. -
Seite 11: Setting Of The Damping
Á If you can’t manage to centre the camera correctly, please read paragraph 5.1 “Camera plates”. Á The fluid head DV 10 SB is equipped with a twelve step counterbalance adjustment. Select the setting which compensates best with your camera set up. Adjusting the lower setting comes immediately effective. -
Seite 12: Brakes
Manual DV 10 SB The different clamping levels can only be felt if the horizon- tal and vertical brakes are open. If you set the setting rings on the same index number (e. g. “3”) the degree of the horizontal and vertical damping is identical and thus enabling precise diagonal panning movements without jerks and vibrations. -
Seite 13: Technical Data
DV 10 SB Manual Technical Data Counterbalance: 1 kg to 12 kg (2 lb to 27 lb) Balance plate: 60 mm, 2.36” sliding range Grades of drag: 5 horizontally, vertically and 0 Tilt angle: + 90° / -75° Temperature range: -40°C (- 40°F) to 60°C (140°F) -
Seite 14: Accessories
1/4” screw and pin. 5.2 Pan bars The DV 10 SB comes with a single pan bar. There is a fixing for an additional pan bar on the fluid head. Please order code no. 1075 for 2nd pan bar. If you prefer telescopic pan bars, please order code no. -
Seite 15: Warranty
Á the fluid head was operated improperly or not in line with the specified technical data, or Á the head housing was opened by unauthorised personnel. We reserve the right to make changes based on technical advances. Please register at www.sachtler.com for an extended warranty period. - 9 -... - Seite 16 Benutzerinformation DV 10 SB - 10 -...
-
Seite 17: Sicherheitshinweise/Grundlegende Hinweise
DV 10 SB Benutzerinformation Sicherheitshinweise/Grundlegende Hinweise Á Vor Benutzung des Fluidkopfes muß die Benutzerinformation gelesen werden. Á Vor Montage des Fluidkopfes auf ein Stativ muß das Stativ auf sicheren Stand und die Stativbeinauszüge auf sichere Klemmung überprüft werden. Á Vor Lösen der Klemmschale, muß das Stativ bei aufgesetz- ter Kamera gegen Umkippen gesichert werden. -
Seite 18: Bedienelemente
DV 10 SB Benutzerinformation Bedienelemente Kameraplatte Verrieglungshebel der Touch & Go Klemmung Klemmung der Balanceplatte Sperrknopf der Touch (Rückseite) & Go Klemmung Rosette für Schwenkarm- Vertikalbremse befestigung Steuerring der Vertikaldämpfung Drehknopf zur Einstellung des Gewichtsausgleiches Selbstleuchtende Libelle Steuerring der Horizontaldämpfung... -
Seite 19: Nivellieren Des Fluidkopfes
Nivellieren zu können. Durch kräftiges Antippen der Libelle wird die Beleuchtung aktiviert. Die Libelle leuchtet ca. 20 Sekunden. 3.4 Entnehmen und Einsetzen der Kamera(platte) Der Fluidkopf DV 10 SB ist mit einem Touch & Go Kamera- Schnellverschluß ausgestattet. - 13 -... -
Seite 20: Einstellen Der Kamerabalance
DV 10 SB Benutzerinformation Á Schließen Sie Horizontal- und Vertikalbremse. Á Fassen Sie die Kamera(platte) mit der einen Hand. Á Verriegelungshebel mit Daumen und Zeigefinger der anderen Hand greifen und den roten runden Sperrknopf nach unten ziehen. Á Verriegelungshebel bis zum linken Anschlag drücken und dabei Kamera(platte) entnehmen. -
Seite 21: Einstellen Der Dämpfung
Fluidkopf durch die Null-Lage geschwenkt wird. 3.6 Einstellen der Dämpfung Der DV 10 SB verfügt horizontal und vertikal über je fünf Dämpfungsstufen und eine Nullstellung. Durch Drehen an den Steuerringen wird die gewünschte Fluiddämpfung eingestellt. In der Nullstellung ist die Dämpfung völlig abgeschaltet. -
Seite 22: Bremsen
3.9 Transportstellung von Dämpfung, Gewichts- ausgleich und Bremsen Um die Leichtgängigkeit der Steuerringe für die Dämpfung über die lange Lebensdauer eines Sachtler Fluidkopfes zu erhalten, sollten vor und nach dem Dreh beide Steuerringe von Stellung “0” bis zur maximalen Dämpfungsstufe durchgeschalten werden. -
Seite 23: Technische Daten
Länge 450 mm Zubehör 5.1 Kameraplatten Der Fluidkopf DV 10 SB wird mit der Touch & Go ® Platte S (Code Nr.0364) geliefert. Diese beinhaltet einen Pin, eine 1/4 Zoll Schraube und eine 3/8 Zoll Schraube. Das bedeutet, die Kameraplatte kann sowohl mit der Pin - 1/4 Zoll Schraube Kombination als auch mit der 1/4 Zoll - 3/8 Zoll Schrauben Kombination genutzt werden. -
Seite 24: Schwenkarme
44 bzw. 72 mm) nach vorne oder hinten versetzt. Sie wird mit einer 1/4 Zoll Schraube und einem Pin geliefert. 5.2 Schwenkarme Der DV 10 SB wird mit einem Schwenkarm geliefert. Eine Aufnahme für einen weiteren Schwenkarm ist am Fluidkopf vorhanden. Die Bestell-Code-Nr. für den zweiten Schwenkarm lautet 1075. -
Seite 25: Gewährleistung
Daten betrieben wurde oder Á das Grundgehäuse von einer nicht autorisierten Service- Stelle geöffnet wurde. Änderungen, die dem technischen Fortschritt dienen, sind vor- behalten. Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten. - 19 -... - Seite 26 Benutzerinformation DV 10 SB...
