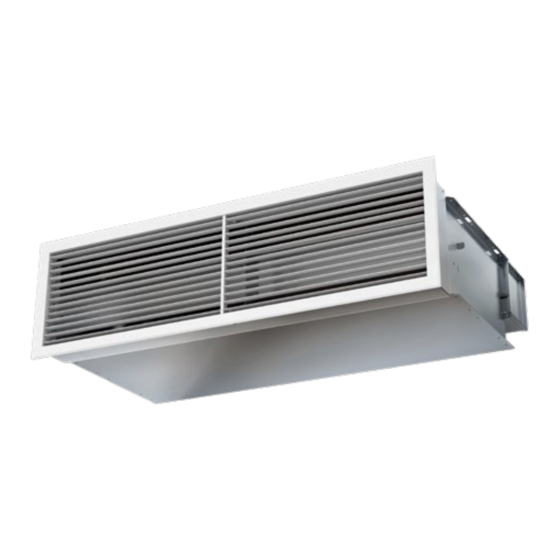

WISE Paragon Wall
Komfortmodul für Swegons WISE-System für die bedarfsgesteuerte Lüftung
KURZINFORMATIONEN
Komfortmodul für bedarfsgesteuertes Raumklima,
○
integriert in Swegons Steuerungsplattform WISE
Das Produkt wird in der Nähe des Flurs positioniert und
○
in dem Raum über der Flurdecke installiert.
Komplettes Produkt mit integrierter Klappe zur stufen-
○
losen Luftvolumenstromregelung 0–100 %
Energieeffizienter Betrieb, da Lüftung, Heizung und
○
Kühlung genau nach Bedarf erfolgen: nicht zu viel und
nicht zu wenig
Maximaler Komfort mit der Möglichkeit zur individuellen
○
Regelung am Produkt oder auf Raumebene
○
Einfache Installation und Integration in das WISE-System
1-Wege-Luftverteilung, die mithilfe von Swegons ADC
○
(Anti Draught Control) sowie Gittern mit Lamellen
verteilt werden kann
Der große Arbeitsbereich in ein und demselben Produkt
○
vereinfacht die Projektierung
KURZDATEN
Luftvolumenstrom-
Druck-
bereich:
bereich:
l/s
m
3
/h
Pa
0 - 85
0 - 306
20 - 200
Länge
(mm)
800, 1100, 1400
Kühlkapazität
Heizkapazität: (W)
gesamt:
W
Wasser
Bis zu 2682
Bis zu 4274
GRÖSSE
Tiefe
Höhe
(mm)
(mm)
722
286
Elektro:
1000
Inhaltsverzeichnis
Verwandte Anleitungen für Swegon WISE Paragon Wall
Inhaltszusammenfassung für Swegon WISE Paragon Wall
- Seite 1 WISE Paragon Wall Komfortmodul für Swegons WISE-System für die bedarfsgesteuerte Lüftung KURZINFORMATIONEN KURZDATEN Komfortmodul für bedarfsgesteuertes Raumklima, ○ Luftvolumenstrom- Druck- Kühlkapazität Heizkapazität: (W) bereich: bereich: gesamt: integriert in Swegons Steuerungsplattform WISE Wasser Elektro: Das Produkt wird in der Nähe des Flurs positioniert und ○...
-
Seite 2: Inhaltsverzeichnis
WISE Paragon Wall Inhalt Technische Beschreibung ........3 Kompakte Plug & Play-Einheit ........4 Werkseitig montierte Komponenten ......4 Funktionsprinzip ............5 Luftverteilung ............. 6 Regelung ..............7 Technische Daten ..........8 Elektrische Daten ............8 Dimensionierung ..........9 Kühlung ..............10 Heizung ..............11... -
Seite 3: Technische Beschreibung
Produkte dienen ausschließlich als Sender. Komfortmodul WISE Paragon Wall Abb. 2. WISE Paragon Wall, Rückansicht Das Komfortmodul WISE Paragon Wall ist im WISE-System enthalten. Es steuert den Luftvolumenstrom sowie die Kühlung und Heizung nach Bedarf, um die beste Energie- effizienz und den höchsten Komfort zu erzielen. -
Seite 4: Kompakte Plug & Play-Einheit
WISE Paragon Wall ist standardmäßig mit folgenden Komponenten ausgestattet: • WISE CU mit eingebautem Drucksensor und 2 Eingängen Abb. 4. WISE Paragon Wall mit Wasseranschluss auf der rechten für WISE-Fühler/Sensoren. Seite und montierter Steuerausrüstung. • Mit 0–10 V gesteuerter Motor zur Regelung einer internen Klappe. -
Seite 5: Funktionsprinzip
(Anti Draught Control). Wenn die Luftverteilung in vertikaler Richtung erfolgen soll, können die Lamellen des Luft- auslasses nach oben oder unten verstellt werden. Unsere neue WISE Paragon Wall-Generation verfügt über eine stufenlose k-Faktor-Einstellung und einen großen Luftvolumenstrombereich. Abbildung 7 – Heizfunktion (wasserbasiert) 1 = Primärluft... -
Seite 6: Luftverteilung
WISE Paragon Wall Luftverteilung Abb. 11. Luftverteilung in senkrechter Richtung mit verstellbaren Abbildung 9. Horizontale Luftverteilung mit ADC Lamellen im Zuluftgitter. Abb. 10. PARAGON ADC Konstruktionsänderungen vorbehalten. 25.11.2021... -
Seite 7: Regelung
Benutzer des Raums die gewünschte Temperatur manuell einstellen. WISE Paragon Wall wurde für die bedarfsgesteuerte Abb. 13. WISE Paragon Wall mit Wasseranschluss auf der linken Lüftung entwickelt und ist komplett mit Ventilen, einer Seite. Komplettes Produkt mit werkseitig montierter Steuereinheit... -
Seite 8: Technische Daten
2400 kPa * WISE SMB * Gilt ohne montierte Steuerausrüstung Beispiel: WISE Paragon Wall in Standardausführung mit folgendem Zubehör: Max. empfohlener Druckabfall Stellantrieb für Kühlung und Heizung sowie WISE SMA, ergibt einen Gesamtleistungsverbrauch von 4,3 + 6 + 0,8 = 11,1 VA über CCO-Ventil:... -
Seite 9: Dimensionierung
Single Product Calculator „SPC“ ist eine einfache Schnellberechnung für Raumprodukte. Leistungen, Schall, Volumenströme, Isotachen u.v.m. können berechnet und ausgedruckt werden. SPC ist über unsere Produktseiten unter www.swegon.se erreichbar, wo es eine „Berechnen“-Taste gibt. Es sind weder eine Anmeldung noch das Herunterladen einer Software erforderlich – superschnell und einfach! Abb. -
Seite 10: Kühlung
WISE Paragon Wall Kühlung Kühleffekt Tabelle 1-2 zeigt die erreichte Kühlleistung sowohl von Primärluft als auch Wasser für unterschiedliche Gerätelängen und Luftvolumenströme. Die gesamte Kühlleistung eines Geräts ist die Summe aus den Kälteleistungen von Primärluft und Wasser. Tabelle 2 – Kühlleistung, 70 Pa Länge der... -
Seite 11: Heizung
WISE Paragon Wall Heizung Heizleistung Tabelle 3 – Heizleistung, 70 Pa Länge der Luftvolumenstrom Schallpegel Heizkapazität Wasser (W) bei ΔT Druckabfallkonstante Einheit Luft dB(A) 30,1 <20 16,7 60,2 <20 1063 27,6 99,4 1100 30,1 <20 1100 25,1 90,4 <20 1041... -
Seite 12: Installation
In Standardausführung ist der Luftanschluss zentriert auf der Rückseite des Produkts, damit er von beiden Stirnseiten WISE Paragon Wall hat auf jeder Kurzseite zwei Löcher, sowie der Rückseite einfach erreicht werden kann und die zum Aufhängen vorgesehen sind, und wird mit einer damit vermieden wird, dass die Einheit auf der Baustelle Gewindestange in jedem Loch montiert. -
Seite 13: Anschluss - Wasser
WISE Paragon Wall Anschluss – Wasser Wasseranschluss Die Wasserrohre befinden sich abhängig von der vor- genommenen Auswahl auf der linken oder der rechten Anschlussabmessungen Kurzseite des Produkts. Verbinden Sie die Wasserleitungen mit Schnellkupplungen Standardausführung mit werkseitig montierten Ventilen: (Push-on) oder Klemmringkupplungen, wenn das Produkt Länge... - Seite 14 WISE Paragon Wall Wasseranschluss mit CCO-Ventil WISE Paragon Wall A (Kühlung) mit Ventil und Ventil- stellantrieb Produkt nur zum Kühlen. Die Kapazität des Wärmetauschers wird durch Maximierung des Kühlkreislaufes durch das Register optimal ausgenutzt. WISE Paragon Wall B (Kühlung und Heizung) mit Ventilen und Ventilstellantrieben WISE Paragon Wall B (Kühlung und Heizung) mit...
-
Seite 15: Zubehör
WISE Paragon Wall Zubehör Raumzubehör Handterminal, TuneWISE Dongle für Handterminal, ConnectWISE USB Werkseitig montiertes Zubehör Scanner, Scanner TuneWISE Die werkseitig montierte Regelausrüstung vereinfacht die Drucksensor, WISE DPS Modbus Installation. Alle Komponenten sind von der Rückseite des Sollwertschalter mit integriertem Temperaturfühler, WISE RTA Produkts aus erreichbar. -
Seite 16: Zubehör, Werkseitig Montiert
VDN215 DN15 (½”) 0,07-0,89 Heizung Weitere Informationen zum Ventil entnehmen Sie dem separaten Produktblatt unter www.swegon.com. Stellantrieb Kühlung und Heizung, ACTUATORc 24 V NC Werkseitig montierter Ventilstellantrieb für Kühlung und Heizung. 24 V WS/GS, NC (normalerweise geschlossen). Weitere Informationen zu den Ventilstellantrieben entnehmen Sie dem separaten Produktblatt unter www.swegon.com. -
Seite 17: Loses Zubehör
Doppelt isolierter Schutztransformator 230 AC/24 V AC Eingangsspannung 230 V 50–60 Hz, Ausgangsspannung 24 V AC, Leistung 20 VA, Schutzart IP33 Weitere Informationen entnehmen Sie dem separaten Produktblatt unter www.swegon.com. Taupunktset, Taupunkt-SET WISE PARAGON Enthält WISE Tempfühler PT-1000, Kabelbinder für die nachträgliche Montage am einlaufenden Kühlrohr, um die Funktion Taupunktregelung möglich zu machen. - Seite 18 WISE Paragon Wall 6-Wegeventil, CCO-SET Kompaktes Umschaltventil zur maximalen Nutzung des Registers und damit hoher Kühl- und Heizkapazität. Gittersicherung, PARAGON VAV T- GL Gittersicherung zur Fixierung der Stellung des Zuluftgitters Montageteil, SYST MS M8 Für die Montage aller vier Aufhängungsbefestigungen werden Montageteile wie Gewindestangen, Deckenbefestigungen und Muttern verwendet.
- Seite 19 In zwei Durchmessern erhältlich: Ø125 und Ø160 mm. PARAGON d T-SAK Zuluftset mit Muffe und Schalldämpfer CLA, d =125 mm. PARAGON d T-CRT-EAK-125-WISE Abluftset, angepasst für WISE Paragon Wall. Das Set enthält Schalldämpfer CLA, d=125mm, CRT motorbetriebene Klappe 2–10 V sowie Drucksensor, 0,5 m Schlauch, Nippel und Schraube, Steuerventil EXC PARAGON d T-WD-EAK-125-WISE Abluftset, angepasst für WISE Paragon Wall.
-
Seite 20: Abmessungen Und Gewicht
WISE Paragon Wall Abmessungen und Gewicht 7 2 2 9 / 1 9 / 1 Gewicht WISE Paragon Wall 800 2 8 6 Länge Durchm. Trockengewicht* Wasservolumen (l) (kg) 4 0 1 Ø Ohne Inkl. Kühlung Hei- 1 0 1 / 1... -
Seite 21: Spezifikation
Spezifikation Bestellspezifikation WISE Paragon Wall aaaa- Spezifikation Version: WISE Paragon Wall für Kühlung, Heizung und Lüftung mit eingebauter Steuerausrüstung zur Integration ins Länge (mm) WISE-System. Zur Standardausführung gehören werkseitig 800, 1100 und 1400 montierte Komponenten für die Plug & Play-Installation. -
Seite 22: Bestellsortiment, Kits Und Zubehör
WISE Paragon Wall Bestellspezifikation, Zubehör Bestellsortiment, Kits und Zubehör Außer den werkseitig montierten Zubehören sind Zu-/Rückluftgitter PARAGON d T- SG/RG bbbb auch loses Zubehör und Sets erhältlich (werkseitig Typ: nicht montiert): Die Sets und das Zubehör lassen sich bei der Installation SG/RG = Zu-/Rückluftgitter... -
Seite 23: Produktzubehör
+-30 Grad • Fühler für Wandmontage, Input Radio Extender • Kanalanschluss Ø 125 mm (analog/digital) WISE IRE-W, xx St. • Die Lieferung des Komfortmoduls WISE Paragon Wall kann mit Zubehör erfolgen, damit die WISE Taupunkt- Produktzubehör regelungsfunktion werkseitig eingerichtet wird •...
