5.9
WIG-Schweißen
5.9.1
Anschluss Schweißbrenner
WIG-Schweißbrenner zum Anschluss an einen Eurozentralanschluss sind in zwei
Ausführungen verwendbar:
•
WIG-Kombischweißbrenner werden am Eurozentralanschluss des Drahtvorschubgerätes
und am Schweißstromanschluss (-) der Stromquelle angeschlossen.
•
WIG-Schweißbrenner in der Ausführung (EZA) werden ausschließlich am
Eurozentralanschluss des Drahtvorschubgerätes angeschlossen. Hierzu muss die
Schweißstromleitung des Zwischenschlauchpaketes, auf der Geräterückseite, mit dem
Schweißstromanschluss (-) verbunden sein!
Pos. Symbol
1
2
3
4
5
6
7
099-005121-EW500
19.03.2014
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse, Schweißstrom „-"
•
WIG-Schweißen:
Stromquelle
Zusätzliche Systemdokumente beachten!
Aufbau und Funktion
HINWEIS

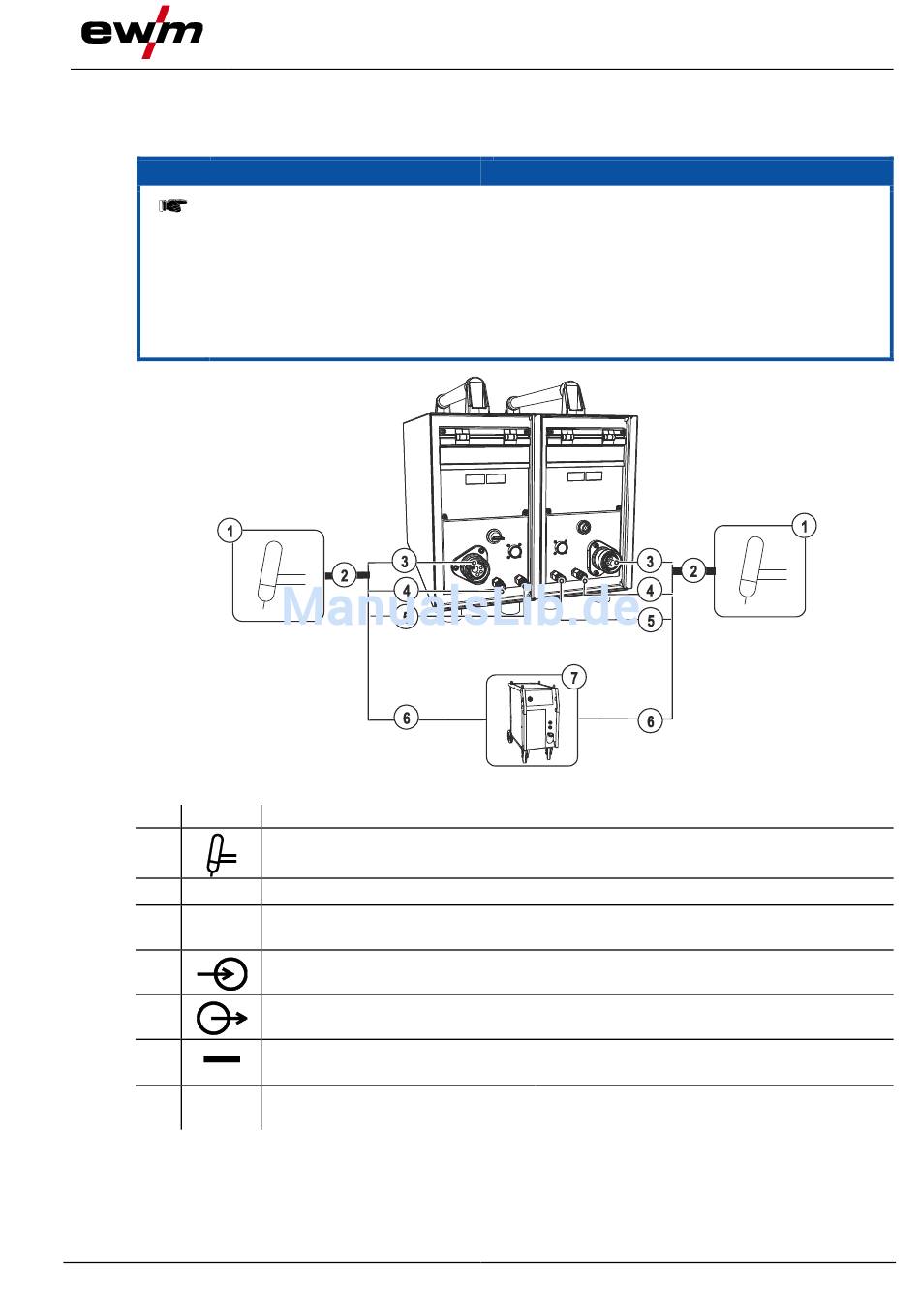

Abbildung 5-43
Schweißstromanschluss für Schweißbrenner
WIG-Schweißen
77
