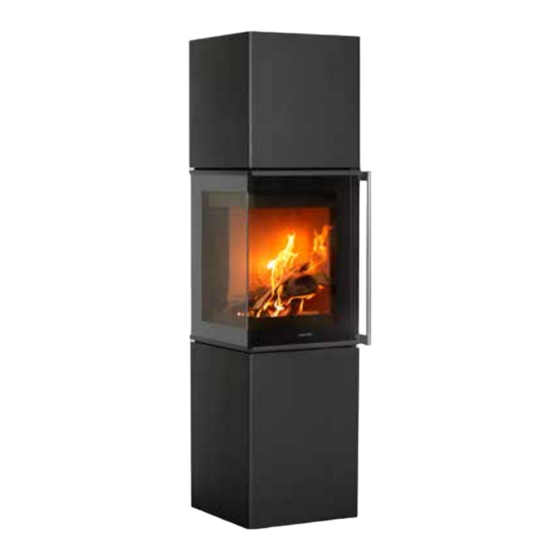

Morso 4300 Aufstellungs- Und Bedienungsanleitung
Verwandte Anleitungen für Morso 4300
Inhaltszusammenfassung für Morso 4300
- Seite 1 Aufstellungs- und Bedienungsanleitung Morsø 4300 DIN · EN 13240 · 15a B-VG MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch zum Kauf Ihres neuen Morsø-Ofens! Morsø, der größte Anbieter auf dem dänischen Markt, stellt seit 1853 Kaminöfen von höchster Qualität her. Beachten Sie bitte die folgenden Anweisungen, damit Sie an Ihrem neuen Ofen viele Jahre lang Freude haben. Inhalt Aufstellen Ihres Morsø-Ofens Seite Nr. -
Seite 3: Aufstellen Ihres Morsø-Ofens
1.0 Aufstellen Ihres Morsø-Ofens 1.1 Auspacken des Ofens Der Morsø-Ofen 4340 wiegt 151 kg. Um Schäden zu vermeiden empfehlen wir, das Auspacken und Aufstellen von 2 Personen ausführen zu lassen. 1.2 Aufstellen des Ofens Der Abluftstutzen (1) ist bei dem Ofen werksseitig nach oben montiert, zusammen mit einem losen Kugelfänger, der die Kugel des Schornsteinfegers während des Fegens stoppen soll, wird gleichzeitig mit der Montage vom Rauchstutzen festgeschraubt. -
Seite 4: Aufstellungsort Des Ofens/Einzuhaltende Abstände
Afstand til hjørnevæg Dim. without indication of margin acc. to DS/ISO 2768-1 m Released: 1:10 Weight: Scale: chende Schutzbekleidung oder Hilfsmittel (hitzebeständige Handschuhe oder andere Betäti- Morsø 4300 Material: Format: Distance to Corner wall Model no. Itemno.: gungsmittel) ist zu unterlassen. -
Seite 5: Schornstein
Fußböden Vor den Feuerungsöffnungen von Feuerstätten für feste Brernnstoffe sind Fußböden aus brennbaren Baustoffen durch einen Belag aus nichtbrennbaren Baustoffe zu schützen. Der Belag muss sich nach vorn auf mindestens 50 cm und seitlich auf mindestens 30 cm über die Feuerungsöffnung hinaus erstrecken. 1.5 Schornstein Wenn es die örtlichen Bestimmungen erlauben, kann der Ofen an einen Schornstein ange- schlossen werden, an den bereits eine andere geschlossene Feuerstelle angeschlossen ist... -
Seite 6: Anschluss An Einen Gemauerten Schornstein
1.6 Rohranschluss Montage mit nach oben zeigendem Abluftstutzen Der Abluftstutzen (1) ist bei dem Ofen werkssei- tig nach oben montiert. Montage mit Abluftstutzen hinten Die Topplatte vom Ofen abheben, so dass der Zu- gang zu dem gusseisernen Abluftstutzen frei ist. Das Eisenplättchen ganz oben am hinteren Hit- zeschild mit einem Hammer mit kurzen festen Schlägen vor den kleinen „Brücken“, mit denen... -
Seite 7: Anschluss An Einen Stahlschornstein
Um Verlust von Schornsteinzug zu vermeiden, ist es von Vorteil, evtl. Übergänge vom senk-rech- ten zum waagrechten Rauchrohr mit einer weichen Biegung zu montieren. Wenn der Frischluftanschluss direkt nach hinten geführt werden soll, das Eisenplättchen ganz oben am hinteren Hitzeschild mit einem Hammer mit kurzen festen Schlägen vor den kleinen „Brücken“, mit denen das Plättchen befestigt ist, herausschlagen. -
Seite 8: Faktoren, Die Den Schornsteinzug Beeinflussen
1.9 Faktoren, die den Schornsteinzug beeinflussen Tritt beim Öffnen der Feuerungstür Rauch aus, beruht das auf schlechtem Schornsteinzug. Für diesen Ofentyp ist ein Schornsteinzug von mindestens 12 pa erforderlich, damit die Ver- brennung zufriedenstellend verläuft und kein Rauch austritt. Die Gefahr eines Rauchaustritts besteht jedoch auch, wenn die Ofentür bei seh r starkem Heizen geöffnet wird. - Seite 9 Wertetripel zur Berechnung des Schornsteins nach EN 13384 Teil 1 und Teil 2 bzw. Teil 3 für den Kaminofen Morsø 4340 der Firma Morsø Jernstøberi A/S, Furvej 6, DK-7900 Nykøbing Mors Nennwärmeleistung 5 kW Betriebsweise geschlossen Brennstoff Scheitholz Abgasmassenstrom bez. auf NWL 3,6 g/s Abgastemperatur gemessen im Abgasstutzen 298 °C...
-
Seite 10: Heiztechnik/Verwendung Ihres Ofens
2.0 Heiztechnik/Verwendung Ihres Ofens Ihr Ofen ist auf eine Luftzufuhr an einer Stelle ausgelegt. Eine vorgewärmte Verbrennungsluft wird der Verbrennung mit großer Geschwindigkeit über das Glas zugeführt und mithilfe des Handgriffs reguliert, der sich hinter der untersten Tür be- findet. Die Verbrennungsluft wird durch Schieben des Handgriffs nach rechts zugeführt und durch Schieben nach links geschlossen Die Nennwärmeleistung des Ofens beträgt 5 kW. -
Seite 11: Anheizen Und Feuerungsintervalle
2.1 Anheizen und Feuerungsintervalle Während des Anheizens wird eine große Menge Luft benötigt. Wenn der Ofen ganz kalt ist, ist es vorteilhaft, die Tür in den ersten Minuten angelehnt zu lassen und die Zufuhr von Ver- brennungsluft auf max. Öffnung zu stellen. Damit sich auf dem Boden des Ofens eine isolie- rende Ascheschicht bilden kann, sollten Sie beim ersten Anheizen 1-1,5 kg trockenes Kleinholz verbrennen. - Seite 12 3. Nach dem Anzünden des Papiers/der Anzündwürfel die Feu- ertür leicht anlehnen, sodass sich bei einer spaltbreiten Öffnung von ca. 5-10 cm gute Zugverhältnisse bilden können. Der rostfreie Griff in der Ecke der Ofentür wird während des Schließens der Tür angehoben. Hierdurch wird der ge- wünschte Effekt, dass die Tür in der Anfangsphase einen Spalt offen steht, erreicht.
- Seite 13 Stellen Sie während und nach dem Hinunterschrauben der Verbrennungsluft sicher, dass immer genügend Luft (Sauer- stoff) dafür vorhanden ist, dass die Flammen klar und kon- stant bleiben. Während des Testlaufs lag die Nachlegefrequenz bei 60- 70 Minuten. 9. Eine neue Portion Holz kann auf die gleiche Weise an- geheizt werden wie unter Punkt 5 und 6 angegeben.
-
Seite 14: Regelmäßige Wartung Des Ofens
3.0 Regelmäßige Wartung des Ofens 3.1 Wartung von außen Die gusseiserne Oberfläche des Ofens ist mit einer hitzebeständigen Senothermfarbe ge- strichen. Schützen Sie den Anstrich, indem Sie ihn nur mit einer weichen Staubsaugerdüse oder einem trockenen, fusselfreien Tuch reinigen. Der Anstrich kann mit der Zeit bei zu kräftigem Heizen einen gräulichen Schimmer bekom- men. -
Seite 15: Reinigung Des Ofens
Ursachen für zu schnellen Verschleiß der inneren Teile: - Zu kräftiges Heizen. - Verwendung von zu viel trockenem Holz (Möbelabfallholz). - Zu viel Ruß oben auf den Rauchleitplatten (siehe Abschnitt Reinigung). - Zu viel Asche in der Ascheschublade (siehe Abschnitt Asche). Raumheizvermögen Das Raumheizvermögen ist entsprechend EN 13240 für Räume, deren Wärmedämmung nicht den Anforderungen der Wärmeschutzverordnung entspricht, für eine Nennwärmeleistung von 5 kW. - Seite 16 Asche Wie oben beschrieben, sollte der Boden der Brennkammer mit einer Ascheschicht von ca. 1 cm bedeckt sein, damit eine hohe Verbrennungstemperatur erzielt wird. Wenn die Asche- schicht zu dick ist, muss die Asche in die Ascheschublade gefegt werden. Leeren Sie die Schublade, bevor diese ganz voll ist, damit die Asche um den Schüttelrost herum keine Isolierschicht bildet, denn das kann ein Durchbrennen begünstigen.
-
Seite 17: Wartungsteile Für 4340
6. Vor dem ersten Anheizen des Ofens nach einer Reinigung muss man sich vergewissern, dass die beiden Rauchleitplatten und die Seitensteine korrekt montiert sind. Das erfolgt in der im Verhältnis zum Herausnehmen umgekehrten Reihenfolge der Teile. Wartungsteile für 4340 Beschreibung Artikelnr. -
Seite 19: Garantie Produkt Registrierung
Garantie Produkt Registrierung MORSØ 5-JAHRES-GARANTIESCHEIN In jedem Morsø-Ofen stecken mehr als 160 Jahre Entwicklungs- und Produktionserfahrung. Die Qua- litätskontrolle steht seit jeher im Mittelpunkt unseres Herstellungsprozesses und wir haben in allen wichtigen Produktionsphasen wirksame Maßnahmen zur Qualitätssicherung umgesetzt. Darum bietet Morsø... -
Seite 20: Gute Glutschicht
WICHTIG! Umweltfreundlich und sicher heizen! • Nur trockenes Holz verwenden Verwenden Sie nur trockenes (max. 20% Feuchtigkeitsgehalt) und unbehandeltes Holz. Die Scheite müssen gespalten und 8 - 12 cm dick sein. • Anzünden Mit trockenem Reisig anzünden (verwen- den Sie 1 - 2 kg). Lassen Sie während der Anzündphase die Tür angelehnt und hal- ten Sie sich in der Nähe des Ofens auf.
