Contura C 630 Installationsanleitung Seite 5

Inhaltsverzeichnis

Werbung

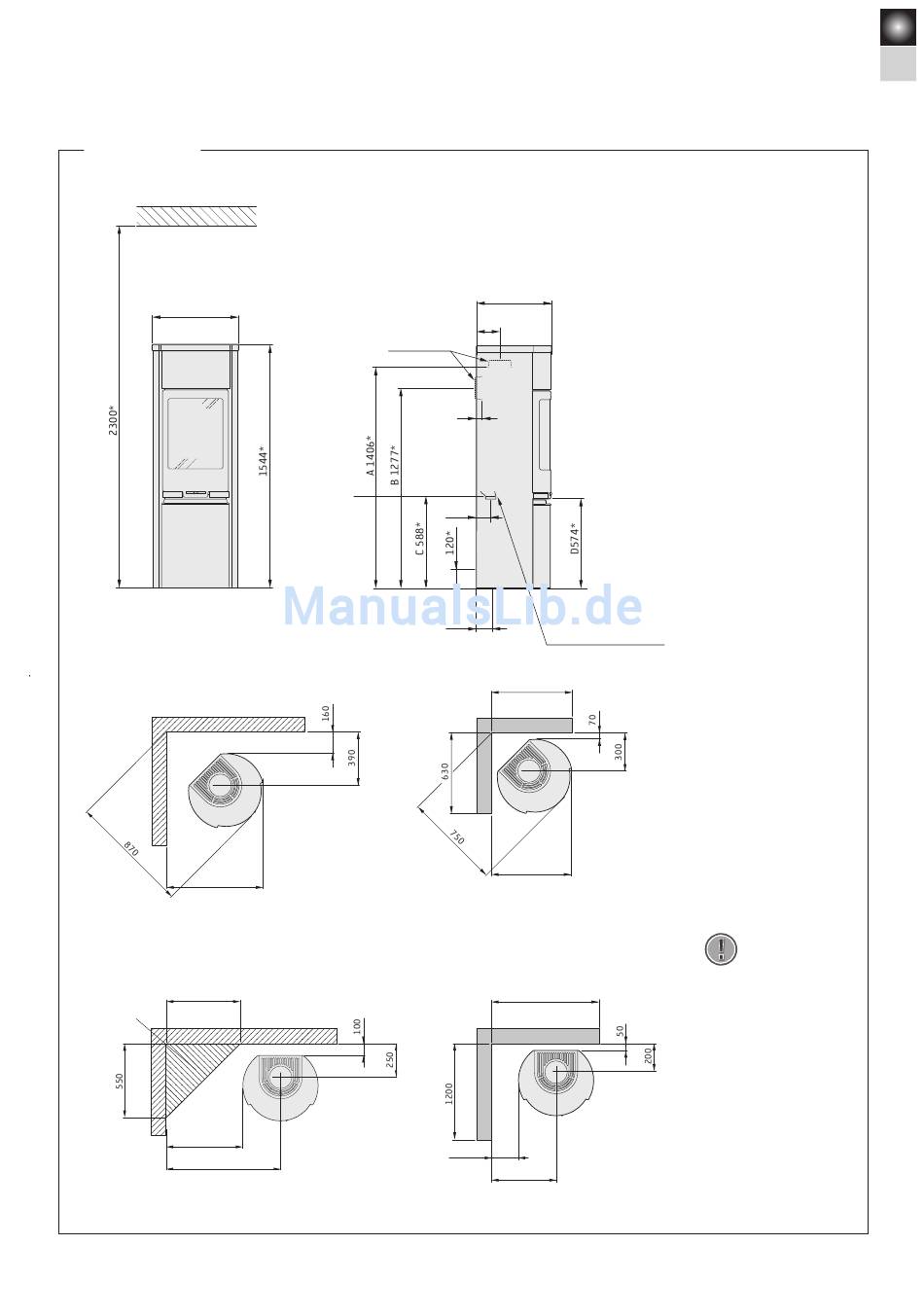

Installationsabstände
C 630
Brennbare Decke
551
Brennbare Wand
700
Für brennbare
Baubestandteile
550
zugelassener
Bereich
570
850
* Wenn der Kaminofen auf einem Brandschutzbereich z.B. aus Glas (Zubehör) aufgestellt wird, ändert sich die Höhe vom Boden um die Stärke des Brandschutzbereichs. Dies gilt ebenfalls für freiliegende
Brandschutzbereiche aus Glas (Zubehör).
** Um Verfärbungen an gestrichenen nicht brennbaren Wänden zu vermeiden, empfehlen wir denselben seitlichen Abstand wie zu einer brennbaren Wand.
BEI DER INSTALLATION EINES DREHTELLERS (SONDERZUBEHÖR)
gelten die unten aufgeführten Installationsabstände nicht.
Siehe separate Installationsanleitung für den Drehteller.
Ø150
Brennbare Wand
478
151
40
92
100
Zuluftstutzen Ø67
630
Feuerfeste Wand aus
Ziegel oder Beton
615
800
Feuerfeste Wand aus
Ziegel oder Beton
200**
480
INSTALLATIONSABSTÄNDE
Der Mindestabstand zwischen
Kaminofenöffnung und einem
brennbaren Gebäudeteil oder
Einrichtungsgegenständen
beträgt 1 m.
Bei einem Anschluss des Stahl-
schornsteins an der Oberseite
verweisen wir auf die Montagean-
leitung des entsprechenden Fab-
rikats. Beachten Sie die geltenden
Sicherheitsabstände zwischen
dem jeweiligen Stahlschornstein
und brennbarem Material.
A= Höhe vom Boden bis zum
Schornsteinanschluss an der
Oberseite
B= Abstand vom Boden
bis zur Mitte des
Schornsteinanschlusses an der
Rückseite
C= Höhe vom Boden bis zum
Zuluftanschlussstück
D= Höhe vom Boden bis zur
Unterkante der Tür
!
Ein freiliegender
Brandschutzbereich
aus Glas (Zubehör)
setzt die Anschlusshöhe
am Schornstein um
10 mm herauf. Die
Abstandsscheiben
im Lieferumfang des
Brandschutzbereichs sind
vor dem Anschluss am
Kaminofen zu befestigen.
DE
21
