EventBAR 100IR WDMX
Bedienfeld
DMX-Steuermodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Rückseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der
erste Kanal, über den der EventBAR vom Controller angesteuert wird. Achten Sie bei der Verwendung
eines Controllers darauf, dass das Gerät maximal über 24 Kanäle verfügt. Die DMX-Adresse muss
unbedingt richtig eingestellt werden, wenn Sie mehrere EventBARs verwenden. Daher sollte die DMX-
Adresse des ersten EventBARs 1(001) sein; die DMX-Adresse des zweiten EventBARs sollte 1+24=25 (d025)
sein; die DMX-Adresse des dritten EventBARs sollte 25+24=49 (d049) sein, etc. Stellen Sie sicher, dass sich
die Kanäle nicht überschneiden, damit jeder einzelne EventBAR korrekt angesteuert werden kann. Wenn
zwei oder mehreren EventBARs ähnliche Adressen zugewiesen werden, reagieren sie entsprechend
ähnlich.
Steuerung:
Nachdem Sie allen EventBARs eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
steuern.
Hinweis: Beim Einschalten erkennt der EventBAR automatisch, ob er DMX-512-Daten empfängt. Es könnte
eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 10 Sekunden
Wenn 10 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert. Drücken Sie Mode, Setup,
Up oder Down, um das Display zu aktivieren. Das Display wird nun wieder aktiviert.
Bestellnummer: 44101

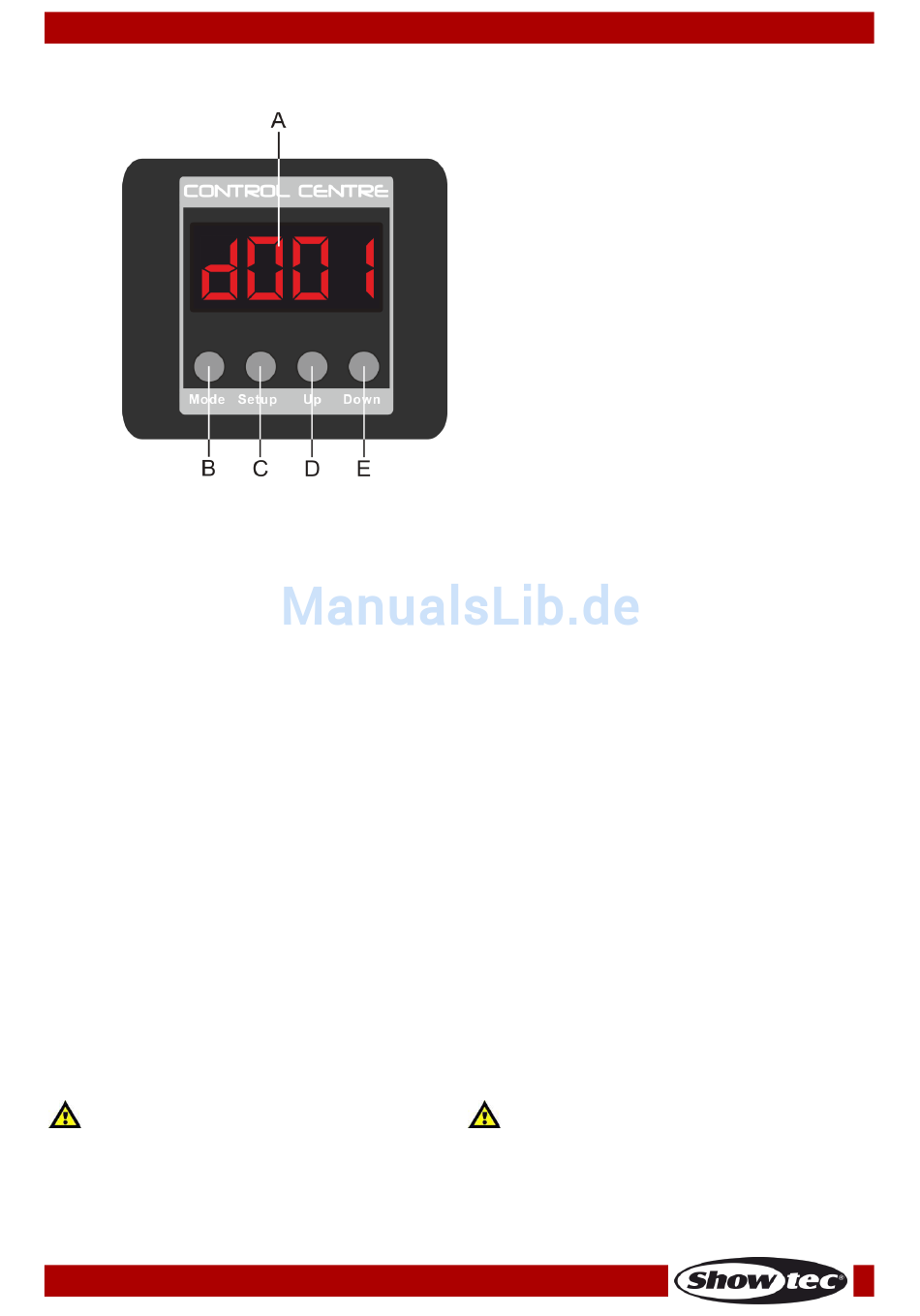

A. LED-Display
B. Mode-Taste
C. Setup-Taste
D. Up-Taste
E. Down-Taste
Abb. 08
