- Seite 1 HANDBUCH DEUTSCH Phantom 100 Spot Bestellnummer: 40077 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Phantom 100 Spot Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Produkts ............................. 7 Funktionen ..................................7 Vorderseite ..................................8 Zurück ....................................8 Installation ................................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Phantom 100 Spot ● Pro Power Netzkabel (1,3 m) ● 2x Quick-Lock-Halterungen ●... - Seite 4 Phantom 100 Spot übernehmen. Dieses Produkt enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Netzanschlüsse
Phantom 100 Spot professionelles Traversensystem verwendet werden. ● Verwenden Sie eine Schelle, um den Phantom mithilfe der Halterung an einem Traversenrahmen zu befestigen. ● Der Phantom darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann. -
Seite 7: Rückgabe
Phantom 100 Spot Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Produkts

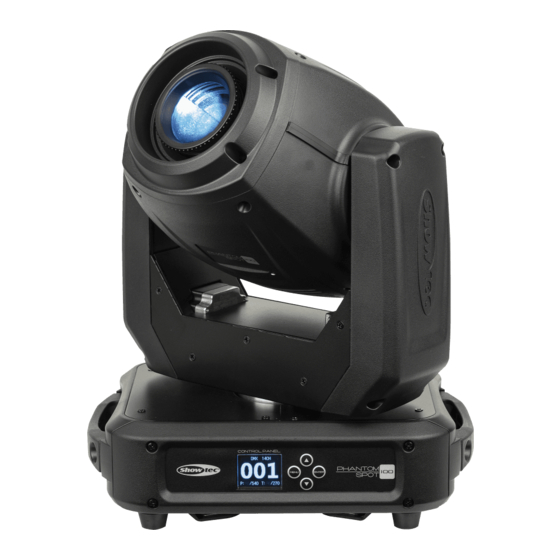

Phantom 100 Spot Beschreibung des Produkts Funktionen Der Showtec Phantom 100 Spot ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. ● Eingangsspannung: 100-240 V AC, 50/60 Hz ● Leistungsaufnahme: 360 W ● Lichtquelle: 1x 100 W LED, weiß... -
Seite 9: Vorderseite
08) 3-poliger DMX-Ausgang Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Phantom 100 Spot. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Setup Und Betrieb
Phantom 100 Spot Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 110 V ausgelegtes Gerät darf nicht an eine Netzspannung von 240 V angeschlossen werden und umgekehrt. -
Seite 11: Mehrere Phantoms (Dmx-Steuerung)
Phantom 100 Spot Mehrere Phantoms (Master/Slave-Steuerung) Abb. 03 Mehrere Phantoms (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 80 cm Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). - Seite 12 Phantom 100 Spot DMX-Set-Up für mehrere Phantoms Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 40077...
-
Seite 13: Verbinden Der Geräte
Phantom 100 Spot Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Phantom 100 Spot Der Phantom 100 Spot kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display UP-Taste C) ENTER-Taste D) DOWN-Taste MENU-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 15: Menü-Übersicht
Phantom 100 Spot Menü-Übersicht Bestellnummer: 40077... -
Seite 16: Hauptmenü-Optionen
Phantom 100 Spot Hauptmenü-Optionen DMX-Adresszuweisung DMX-512 / Master/Slave-Modus / Auto / Musiktaktung / Manueller Modus Pan- und Tilt-Umkehrung / Displayumkehrung / Pan- und Tiltwinkel / Audioempfindlichkeit / Wireless aktivieren / Wireless trennen / Reset / Werkseinstellungen Systeminformationen Direkt nach dem Einschalten zeigt das Gerät den aktuell aktiven Modus sowie die Pan- und Tilt- Einstellungen an. -
Seite 17: Voreingestellte Programme
Phantom 100 Spot Voreingestellte Programme Der Phantom verfügt über mehrere automatische Programme. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN einen der 5 Modi aus: 1. -
Seite 18: Manueller Modus
Phantom 100 Spot 5. Manueller Modus 01) Drücken Sie UP/DOWN, bis das Display „MANUAL“ anzeigt. 02) Drücken Sie ENTER, um den manuellen Modus zu aktivieren. 03) Auf dem Display erscheint nun: 04) Wählen Sie mit UP/DOWN eine der folgenden Optionen aus: ●... -
Seite 19: Erweiterte Einstellungen
Phantom 100 Spot Erweiterte Einstellungen 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Auf dem Bildschirm erscheint nun: 04) Scrollen Sie mit UP/DOWN durch diese Optionen: ●... -
Seite 20: Dmx-Kanäle
Phantom 100 Spot DMX-Kanäle 10 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 21 Phantom 100 Spot Kanal 6 – Rotierendes Goborad + Gobo-Shake Geöffnet/Weiß 8-15 Gobo 1 (Glas) 16-23 Gobo 2 (Metall) 24-31 Gobo 3 (Metall) 32-39 Gobo 4 (Metall) 40-47 Gobo 5 (Metall) 48-55 Gobo 6 (Metall) 56-63 Gobo 7 (Metall) 64-71...
-
Seite 22: Kanäle
Phantom 100 Spot 168-183 Musikgetaktetes Programm 3 184-199 Musikgetaktetes Programm 4 200-215 Musikgetaktetes Programm 5 216-231 Musikgetaktetes Programm 6 232-247 Musikgetaktetes Programm 7 248-255 Musikgetaktetes Programm 8 14 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. - Seite 23 Phantom 100 Spot 121-134 Schrittweise Anpassung Splitfarbe Orange/Pink 135-148 Schrittweise Anpassung Splitfarbe Pink/Hellgrün 149-161 Schrittweise Anpassung Splitfarbe Hellgrün/Hellblau 162-175 Schrittweise Anpassung Splitfarbe Hellblau/Dunkelblau 176-189 Schrittweise Anpassung Splitfarbe Dunkelblau/Weiß 190-221 Kontinuierliche Rotation im Uhrzeigersinn, Regenbogeneffekt, von schnell nach langsam 222-223 Stopp...
- Seite 24 Phantom 100 Spot Kanal 13 - Kanalfunktionen Keine Funktion 8-15 Blackout während Pan/Tilt-Bewegung 16-23 Blackout während Farbrad-Bewegung 24-31 Blackout während Goborad-Bewegung 32-39 Blackout während Pan-/Tilt-/Farbradbewegung 40-47 Blackout während Pan-/Tilt-/Goborad-Bewegung 48-55 Blackout während Pan-/Tilt-/Farbrad-/Goboradbewegung 56-95 Zurücksetzen des Blackout während Pan-/Tilt-/Farbrad-/Goboradbewegung 96-103 Pan zurücksetzen...
-
Seite 25: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Phantom 100 Spot ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 26: Ein Gobo Aus Dem Rotierenden Goborad Auswechseln
Phantom 100 Spot Ein Gobo aus dem rotierenden Goborad auswechseln 01) Ziehen Sie den Netzstecker ab und stellen Sie den Netzschalter auf OFF. 02) Stellen Sie sicher, dass das Gobo, das Sie einsetzen möchten, die richtige Größe hat. Siehe die Abbildung unten. -
Seite 27: Orientierung Der Glasgobos
Phantom 100 Spot 08) Befestigen Sie das neue Gobo in der Halterung. Bringen Sie die Klemme vorsichtig wieder an. Verwenden Sie gegebenenfalls eine Zange. 09) Rasten Sie den Gobohalter wieder am Goborad ein. 10) Bringen Sie die Lampenabdeckung wieder an und ziehen Sie alle Schrauben wieder fest. -
Seite 28: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 24 für nähere Informationen zum Auswechseln der Sicherung. - Seite 29 Phantom 100 Spot Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät Geräte eingeschaltet ist und dass die Kabel funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung.
-
Seite 30: Technische Daten
Phantom 100 Spot Technische Daten Modell: Showtec Phantom 100 Spot Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 360 W DMX-Verbindung: 30 Stück Sicherung: F5AL/250 V Abmessungen: 325 x 210 x 420 mm (LxBxH) Gewicht: 11,3 kg Bedienung und Programmierung: Ausgabepole:... -
Seite 31: Abmessungen
Phantom 100 Spot Abmessungen Bestellnummer: 40077... -
Seite 32: Notizen
Phantom 100 Spot Notizen Bestellnummer: 40077... - Seite 33 Phantom 100 Spot Bestellnummer: 40077...
- Seite 34 ©2019 Showtec...
