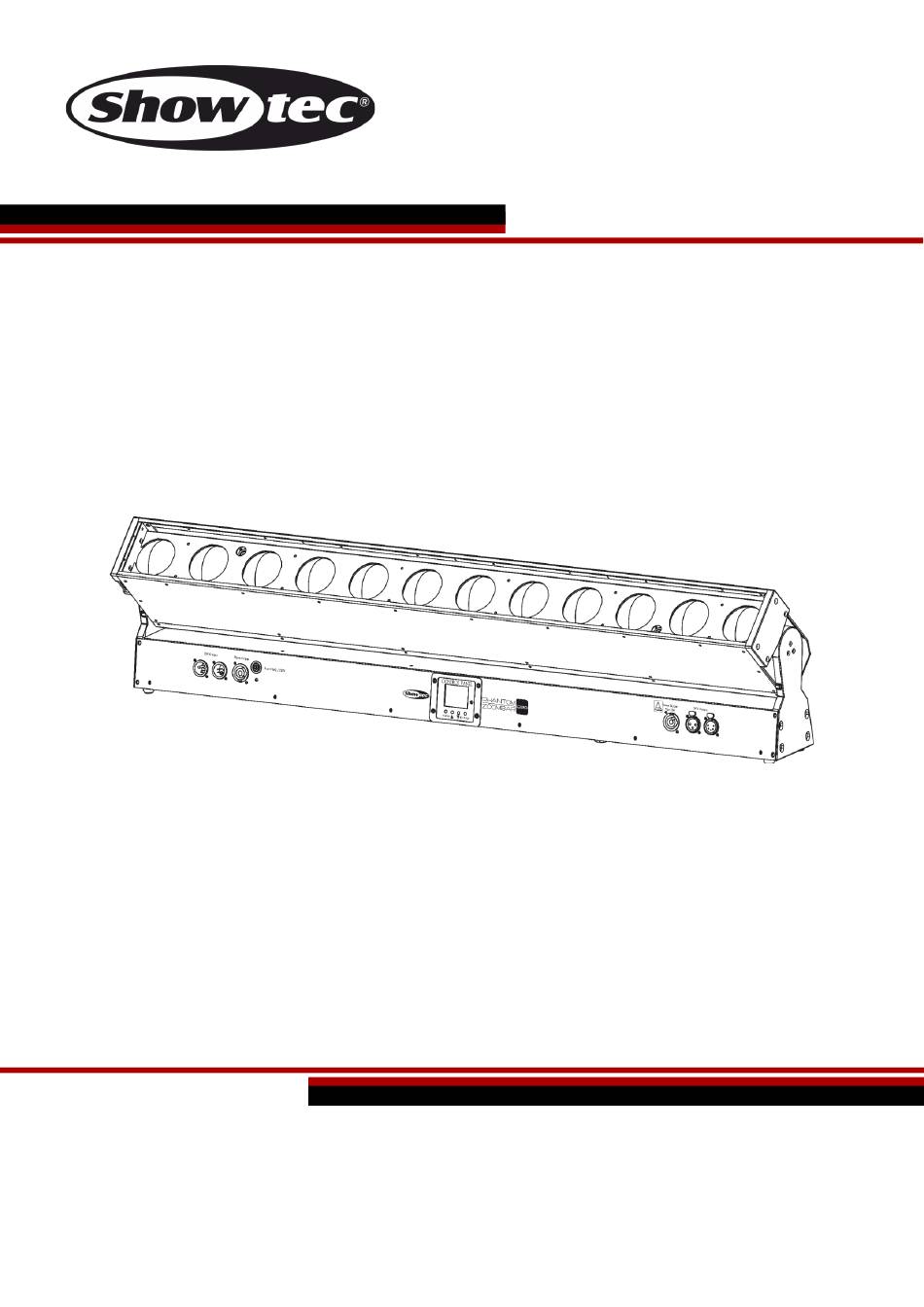

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Phantom 1220 Zoombar Produktcode: 40090 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Vorbemerkung
Phantom 1220 Zoombar Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von Showtec. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf. -
Seite 3: Inhaltsverzeichnis
Phantom 1220 Zoombar Inhaltsverzeichnis Einleitung ................................4 Vor der Verwendung des Produkts ......................... 4 Bestimmungsgemäßer Gebrauch ........................4 Produktlebensdauer ............................4 LED-Lebensdauer ............................... 4 Begriffe im Text ..............................4 Symbole und Signalwörter ..........................5 Symbole auf dem Hinweisschild ........................5 Sicherheit ................................ - Seite 4 Phantom 1220 Zoombar 129 Kanäle ..............................34 Fehlersuche ................................ 38 Wartung ................................39 Sicherheitshinweise für die Wartung ......................39 Vorbeugende Wartung ..........................39 Anweisungen für die grundlegende Reinigung ...................40 Korrigierende Wartung ............................40 Ersetzen der Sicherung ..........................40 Deinstallation, Transport und Lagerung ......................41 Anweisungen zur Deinstallation ........................41 Anweisungen für den Transport ........................41...
-
Seite 5: Einleitung
Bedienungsanleitung zurückzuführen sind. Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Lieferumfang: ● Showtec Phantom 1220 Zoombar ● 2x Quick-Lock-Halterungen ● Kabel Schuko zu Neutrik Powercon (1,3 m) ●... -
Seite 6: Symbole Und Signalwörter
Phantom 1220 Zoombar Sicherheit“, „drehen Sie die Einstellschraube (02)“ ● 0-255: Definiert einen Wertbereich ● Hinweise: Hinweis: (fett gedruckt) – es folgen nützliche Informationen oder Tipps. 1.6. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung mit Sicherheitssymbolen gekennzeichnet. -
Seite 7: Sicherheit
Phantom 1220 Zoombar Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Produkt installieren, bedienen oder warten. Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... - Seite 8 Phantom 1220 Zoombar ● Verwenden Sie das Gerät niemals während eines Gewitters. Trennen Sie das Gerät sofort von der Stromversorgung. WARNUNG Verbrennungsgefahr durch heiße Oberflächen Während des Betriebs können die Oberfläche und die inneren Teile des Geräts sehr heiß werden.
- Seite 9 Phantom 1220 Zoombar ● Tauschen Sie die Linse oder die LEDs aus, wenn sie sichtbar so stark beschädigt sind, dass sie nicht mehr angemessen verwendet werden können, zum Beispiel durch Risse oder tiefe Kratzer. Wenden Sie sich für weitere Informationen an Ihren Highlite International-Händler, da die Servicearbeiten nur von eingewiesenen oder geschulten Personen durchgeführt werden dürfen.
-
Seite 10: Anforderungen An Den Anwender
Phantom 1220 Zoombar 2.2. Anforderungen an den Anwender Dieses Produkt darf von Personen ohne besondere Qualifikation verwendet werden. Die Pflege des Produkts kann von Personen ohne besondere Qualifikation durchgeführt werden. Die Installation und Wartung des Produkts darf nur von qualifizierten Personen durchgeführt werden. Wenden Sie sich an Ihren Highlite-Händler für weitere Informationen. -
Seite 11: Beschreibung Des Produkts
Phantom 1220 Zoombar Beschreibung des Produkts Der Showtec Phantom 1220 Zoombar ist eine LED Bar mit 12 x 20 W RGBW-LEDs, ausgezeichneter Optik und ist vollständiger Pixelansteuerung. Durch den Zoombereich von 5° bis 50° können Sie sowohl einen schmalen, mehrfarbigen Lichtvorhang als auch schöne Wash-Effekte erstellen. -
Seite 12: Technische Daten
Phantom 1220 Zoombar 3.3. Technische Daten Modell: Phantom 1220 Zoombar Elektrik: Eingangsspannung: 100–240 V AC, 50/60 Hz Leistungsaufnahme: 240 W Sicherung: F4AL/250V Physisch: Abmessungen: 997 x 95 x 233 mm (LxBxH) Gewicht: 13,2 kg Optik: Lichtquelle: 12 x 20 W RGBW-LEDs... -
Seite 13: Abmessungen
Phantom 1220 Zoombar 3.4. Abmessungen Abb. 04 Installation 4.1. Sicherheitshinweise für die Installation WARNUNG Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Wenn Traversensysteme verwendet werden, darf die Installation nur von unterwiesenen oder qualifizierten Personen durchgeführt werden. -
Seite 14: Montage
Phantom 1220 Zoombar ● Die maximale Umgebungstemperatur für den Betrieb beträgt t = 40 °C und darf auf keinen Fall überschritten werden. ● Die relative Luftfeuchtigkeit darf 50 % bei einer Umgebungstemperatur von 40 °C nicht überschreiten. 4.4. Montage Das Gerät kann auf einer ebenen Fläche platziert werden oder in jeder beliebigen Position an einem Traversensystem oder einer anderen tragenden Struktur befestigt werden. -
Seite 15: Neigungsfeststellung
Phantom 1220 Zoombar 4.4.1. Neigungsfeststellung Vor der Verwendung müssen Sie die Neigungsfeststellung (01) lösen. 01) Drücken Sie auf beiden Seiten auf die Neigungsfeststellung (01). 02) Schieben Sie die Neigungsfeststellung (01) nach oben (zum Lösen) oder nach unten (zum Feststellen) des Neigungsmechanismus. -
Seite 16: Setup
5.2. Setup im selbstständigen Modus Der Phantom 1220 Zoombar funktioniert selbständig, wenn er an keinen Controller oder andere Geräte angeschlossen ist. Das Gerät kann manuell oder im Automodus betrieben werden. Weitere Informationen zu der Steuerungsarten finden Sie in Kapitel 6.2 Steuerungsmodi auf Seite 18. -
Seite 17: Dmx-Kabel
Abb. 07 5.3.3. Setup im Master/Slave-Modus Der Phantom 1220 Zoombar unterstützt den Master/Slave-Steuerungsmodus. Führen Sie die folgenden Schritte durch, um mehrere Geräte in einem Master/Slave-Setup anzuschließen: Verbinden Sie den DMX-Ausgang des ersten Geräts über ein 3-75-poliges DMX-Kabel mit dem DMX- Eingang des zweiten Geräts. -
Seite 18: Dmx-Verbindung
5.3.5. DMX-Adresszuweisung Achten Sie bei einem Setup mit mehreren Geräten darauf, dass Sie die DMX-Startadresse jedes Geräts korrekt einstellen. Der Phantom 1220 Zoombar hat 5 Personalitys: 19 Kanäle, 24 Kanäle, 72 Kanäle. 84 Kanäle und 129 Kanäle. Wenn Sie mehrere Geräte an einer Datenübertragungsleitung anschließen und mit 129 Kanälen betreiben möchten, befolgen Sie diese Schritte:... -
Seite 19: Bedienung
Bevor Sie das Gerät an die Stromversorgung anschließen, stellen Sie sicher, dass Stromstärke, Spannung und Frequenz den Angaben auf dem Hinweisschild entsprechen, das am Gerät angebracht ist. 6.2. Steuerungsmodi Der Phantom 1220 Zoombar unterstützt die folgenden Steuerungsmodi: ● Selbstständiger Modus: Automodus (voreingestellte Chases), manuelle Steuerung ●... -
Seite 20: Bedienfeld
6.4. Hochfahren Nach dem Einschalten wird ein Splash Screen mit dem Showtec-Logo angezeigt. Direkt danach erscheint auf dem Display der Startbildschirm. Auf dem Startbildschirm erscheinen Informationen zum aktiven Betriebsmodus des Geräts und zum aktuellen Neigungswinkel. Drücken Sie ENTER, um das Hauptmenü... -
Seite 21: Menü-Übersicht
Phantom 1220 Zoombar 6.5. Menü-Übersicht Produktcode: 40090... -
Seite 22: Hauptmenü-Optionen
Phantom 1220 Zoombar 6.6. Hauptmenü-Optionen DMX-Adresse DMX- / Slave-/ Auto- / manueller Modus Tilt-Umkehr / Zoomumkehr / Tiltwinkel / Pixelumkehr / Display / Bildschirmumkehr / Farbmischung / Dimmerkurve / Dimmergeschwindigkeit / PWM-Option / Funktion zurücksetzen / Werkseinstellungen wiederherstellen Systeminformationen 6.6.1. DMX-Adresse (Address) In diesem Menü... -
Seite 23: Voreingestellte Programme (Run Mode)
Phantom 1220 Zoombar 6.6.2. Voreingestellte Programme (Run Mode) In diesem Menü können Sie einen DMX-Kanalmodus, die Autoprogramme und den manuellen Modus auswählen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. -
Seite 24: Manuelle Steuerung (Manual)
Phantom 1220 Zoombar 6.6.2.4. Manuelle Steuerung (Manual) 01) Nachdem Sie dieses Untermenü aufgerufen haben, wird Folgendes auf dem Display angezeigt: 02) Wählen Sie mit UP/DOWN eine der folgenden 17 Optionen aus: ● TILT ● P/T Speed (P/T-Geschwindigkeit, von schnell nach langsam) ●... -
Seite 25: Erweiterte Einstellungen (Setup)
Phantom 1220 Zoombar 6.6.3. Erweiterte Einstellungen (Setup) In diesem Menü können Sie die erweiterten Einstellungen anpassen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint: 03) Wählen Sie mit UP/DOWN eine der folgenden 12 Optionen aus:... -
Seite 26: Dimmerkurven
Phantom 1220 Zoombar 6.6.3.1. Dimmerkurven Die verfügbaren Dimmerkurven sind: 6.6.3.2. Zurücksetzen 01) Wenn Sie in Schritt 3 auf Seite 24 „RESET FUNCTION“ ausgewählt haben, wird Folgendes auf dem Display angezeigt: 02) Wählen Sie mit UP/DOWN eine der folgenden Optionen aus: ●... -
Seite 27: Systeminformationen
Phantom 1220 Zoombar 6.6.4. Systeminformationen In diesem Menü werden der aktuell aktivierte Modus, die DMX-Startadresse, die aktuelle Softwareversion, die Gerätetemperatur, die Gesamtbetriebsdauer und die UID-Nummer angezeigt. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. -
Seite 28: Dmx-Kanäle
Phantom 1220 Zoombar 6.7. DMX-Kanäle 6.7.1. 19 Kanäle 19 CH Funktion Wert Einstellung Tilt 000–255 Tilt-Anpassung, 0°–180° Tilt, Feineinstellung 000–255 Tilt-Anpassung, 16 Bit 000–255 Geschwindigkeitsanpassung für Tilt, von schnell nach Tilt-Geschwindigkeit langsam Dimmer (Dimmer] 000–255 Von niedriger zu hoher Intensität (0–100 %) 000–004... - Seite 29 Phantom 1220 Zoombar 19 CH Funktion Wert Einstellung 050-086 R=0, G=255, B-, W=0 Grün (R=0, G=255, B=0, W=0) 088-124 R+, G=255, B=0, W=0 Gelb (R=255, G=255, B=0, W=0) 126-162 R=255, G-, B=0, W=0 Rot (R=255, G=0, B=0, W=0) 164-200 R=255, G=0, B+, W=0 Magenta (R=255, G=0, B=255, W=0）...
- Seite 30 Phantom 1220 Zoombar 19 CH Funktion Wert Einstellung Blau (R=0, G=0, B=255, W=0) 240-247 Farbfluss von schnell nach langsam 248-255 Farbwechsel von schnell nach langsam Hintergrunddimmer 000–255 Von niedriger zu hoher Intensität (0–100 %) Zoom 000–255 Von groß zu klein (0-100 %)
-
Seite 31: Kanäle, 72 Kanäle Und 84 Kanäle
Phantom 1220 Zoombar 6.7.2. 24 Kanäle, 72 Kanäle und 84 Kanäle Funktion Wert Einstellung Tilt 000–255 Tilt-Anpassung, 0°–180° Tilt, Feineinstellung 000–255 Tilt-Anpassung, 16 Bit 000–255 Geschwindigkeitsanpassung für Tilt, von schnell Tilt-Geschwindigkeit nach langsam Dimmer (Dimmer] 000–255 Von niedriger zu hoher Intensität (0–100 %) Dimmer-Feineinstellung 000–255... - Seite 32 Phantom 1220 Zoombar Funktion Wert Einstellung 050-086 R=0, G=255, B-, W=0 Green (R=0, G=255, B=0, W=0) 088-124 R+, G=255, B=0, W=0 Yellow (R=255, G=255, B=0, W=0) 126-162 R=255, G-, B=0, W=0 Red (R=255, G=0, B=0, W=0) 164-200 R=255, G=0, B+, W=0 Magenta (R=255, G=0, B=255, W=0）...
- Seite 33 Phantom 1220 Zoombar Funktion Wert Einstellung Blue (R=0, G=0, B=255, W=0) 240-247 Farbfluss von schnell nach langsam 248-255 Farbwechsel von schnell nach langsam Hintergrunddimmer 000–255 Von niedriger zu hoher Intensität (0–100 %) Hintergrundfarbe Red 000–255 Von niedriger zu hoher Intensität (0–100 %) Hintergrundfarbe Green 000–255...
- Seite 34 Phantom 1220 Zoombar Funktion Wert Einstellung White 1 000–255 Von niedriger zu hoher Intensität (0–100 %) Dimmer 2 000–255 Von niedriger zu hoher Intensität (0–100 %) Red 2 000–255 Von niedriger zu hoher Intensität (0–100 %) Green 2 000–255 Von niedriger zu hoher Intensität (0–100 %) Blue 2 000–255...
-
Seite 35: 129 Kanäle
Phantom 1220 Zoombar 6.7.3. 129 Kanäle 129 CH Funktion Wert Einstellung Tilt 000–255 Tilt-Anpassung, 0°–180° Tilt, Feineinstellung 000–255 Tilt-Anpassung, 16 Bit 000–255 Geschwindigkeitsanpassung für Tilt, von schnell nach Tilt-Geschwindigkeit langsam Dimmer (Dimmer] 000–255 Von niedriger zu hoher Intensität (0–100 %) Dimmer-Feineinstellung 000–255... - Seite 36 Phantom 1220 Zoombar 129 CH Funktion Wert Einstellung Green (R=0, G=255, B=0, W=0) 088-124 R+, G=255, B=0, W=0 Yellow (R=255, G=255, B=0, W=0) 126-162 R=255, G-, B=0, W=0 Red (R=255, G=0, B=0, W=0) 164-200 R=255, G=0, B+, W=0 Magenta (R=255, G=0, B=255, W=0）...
- Seite 37 Phantom 1220 Zoombar 129 CH Funktion Wert Einstellung 240-247 Farbfluss von schnell nach langsam 248-255 Farbwechsel von schnell nach langsam Hintergrunddimmer 000–255 Von niedriger zu hoher Intensität (0–100 %) Hintergrunddimmer, 000–255 Von niedriger zu hoher Intensität (0–100 %) Feineinstellung Hintergrundfarbe Red 000–255...
- Seite 38 Phantom 1220 Zoombar 129 CH Funktion Wert Einstellung Green/Magenta, 000–255 Von niedriger zu hoher Intensität (0–100 %) Feineinstellung Blue/Yellow 000–255 Von niedriger zu hoher Intensität (0–100 %) Blue/Yellow, 000–255 Von niedriger zu hoher Intensität (0–100 %) Feineinstellung White 000–255 Von niedriger zu hoher Intensität (0–100 %) White, Feineinstellung 000–255...
-
Seite 39: Fehlersuche
Phantom 1220 Zoombar Fehlersuche Diese Anleitung zur Fehlersuche enthält Lösungen, die von Personen ohne besondere Qualifikation ausgeführt werden können. Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Nicht autorisierte Änderungen am Gerät führen dazu, dass die Garantie erlischt. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 40: Wartung
Phantom 1220 Zoombar Wartung 8.1. Sicherheitshinweise für die Wartung GEFAHR Stromschlag durch gefährliche Spannung im Inneren Trennen Sie die Stromversorgung, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. WARNUNG Verbrennungsgefahr durch heiße Oberflächen Lassen Sie das Gerät mindestens 15 Minuten lang abkühlen, bevor Sie es warten oder reinigen. -
Seite 41: Anweisungen Für Die Grundlegende Reinigung
Phantom 1220 Zoombar 8.2.1. Anweisungen für die grundlegende Reinigung Die externe Linse des Geräts muss regelmäßig gereinigt werden, um die Lichtleistung auf optimalem Niveau zu halten. Der Reinigungsplan hängt von den Bedingungen des Standorts ab, an dem das Gerät installiert ist. Wenn dort Rauch- oder Nebelmaschinen verwendet werden, muss das Gerät häufiger gereinigt werden. -
Seite 42: Deinstallation, Transport Und Lagerung
Phantom 1220 Zoombar 06) Setzen Sie die Sicherungshalterung wieder in die Öffnung ein und befestigen Sie die Abdeckung. Deinstallation, Transport und Lagerung 9.1. Anweisungen zur Deinstallation WARNUNG Die unsachgemäße Deinstallation kann zu schweren Verletzungen und Sachschäden führen. ● Lassen Sie das Gerät abkühlen, bevor Sie es abbauen. - Seite 43 Phantom 1220 Zoombar Produktcode: 40090...
- Seite 44 ©2020 Showtec...
