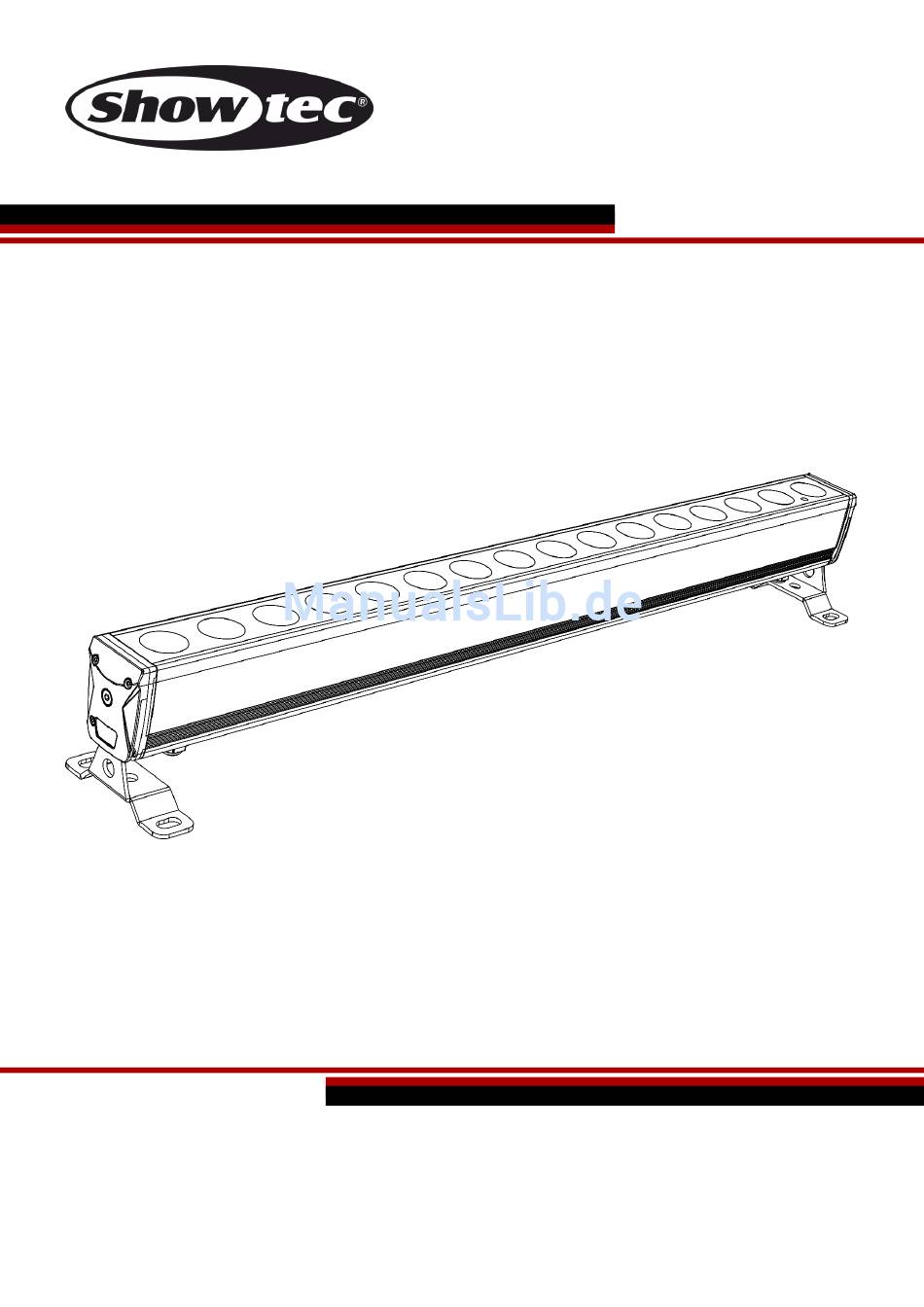

- Seite 1 HANDBUCH DEUTSCH Cameleon Bar 16 Q4 Bestellnummer: 42670 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Cameleon Bar 16 Q4 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................3 Montage ..................................4 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Vorderseite ..................................9 Rückseite ..................................9 Installation ................................... 9 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Cameleon Bar 16 Q4 1x Netzkabel Schuko zu 3-polig (IP65), 1,5 m Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. -
Seite 4: Bestimmungsgemäßer Gebrauch
Sicherungen. • Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb der Cameleon Bar 16 Q4. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. • Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. -
Seite 5: Montage
Cameleon Bar 16 Q4 • Trennen Sie das Gerät während der Zeiträume, in denen es nicht verwendet wird, vollständig von der Stromversorgung, entweder mit einem Leistungsschalter oder, indem Sie den Stecker aus der Steckdose ziehen. So vermeiden Sie Verschleiß und verlängern Sie die Lebensdauer. - Seite 6 Stellen Sie immer sicher, dass der Bereich unter der Installation gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Die Cameleon Bar 16 Q4 kann auf dem Boden einer flachen Bühne positioniert oder an einer Wand befestigt werden.
-
Seite 7: Netzanschlüsse
Cameleon Bar 16 Q4 Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN... -
Seite 8: Rückgabe
Cameleon Bar 16 Q4 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts

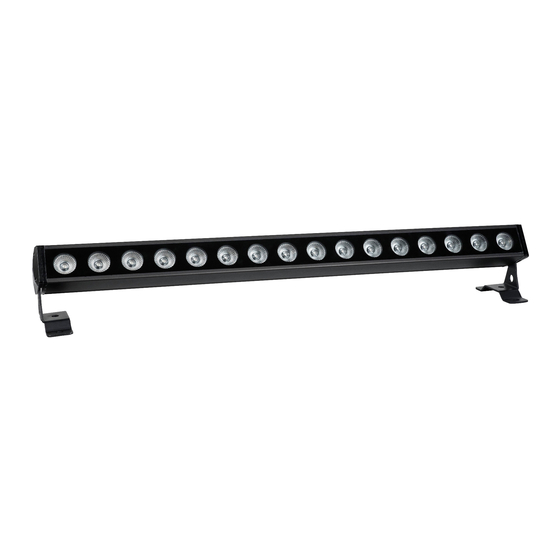

Cameleon Bar 16 Q4 Beschreibung des Geräts Funktionen Der Showtec Cameleon Bar 16 Q4 ist eine LED-Leiste mit hoher Leistung und hervorragenden Effekten. Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 80 W @ FO DMX-Betriebsarten: 4, 5, 6 oder 9 Kanäle ... -
Seite 10: Vorderseite
08) Erde Installation Entfernen Sie alle Verpackungsmaterialien von Ihrer Cameleon Bar 16 Q4. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Steuerungsmodi
Cameleon Bar 16 Q4 Steuerungsmodi Es gibt 5 Modi: • Autoprogramm • Voreingestellte Programme • Manuelle Farben • Master/Slave • DMX-512 (4CH, 5CH, 6CH, 9CH) Eine Cameleon Bar (Automodus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Cameleon Bars (Dmx-Steuerung)
Cameleon Bar 16 Q4 Mehrere Cameleon Bars (Master/Slave-Steuerung) Abb. 03 Mehrere Cameleon Bars (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). - Seite 13 Cameleon Bar 16 Q4 DMX-Set-Up für mehrere Cameleon Bars Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Hinweis: An den DMX-Anschluss kann kein Standard-DMX-Kabel angeschlossen werden. Verwenden Sie ein spezielles Kabel für die DMX-Verbindung (42708) sowie spezielle Verlängerungskabel (42707/427076).
-
Seite 14: Verbinden Der Geräte
Cameleon Bar 16 Q4 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Cameleon Bar 16 Q4 Bedienfeld A) OLED-Display MODE-Taste C) UP-Taste D) SET-Taste DOWN Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 16: Menü-Übersicht
Cameleon Bar 16 Q4 Menü-Übersicht Bestellnummer: 42670... -
Seite 17: Hauptmenü-Optionen
Cameleon Bar 16 Q4 Hauptmenü-Optionen 01) Nach dem Einschalten wird Folgendes auf dem Display angezeigt: 02) Drücken Sie ENTER oder MODE, um das Hauptmenü zu öffnen. Auf dem Display erscheint nun: 03) Scrollen Sie mit UP/DOWN durch die Menüs: 04) Drücken Sie SET, um das gewünschte Menü zu öffnen. -
Seite 18: Dmx-Adresse / Dmx-Konfiguration
Cameleon Bar 16 Q4 3. DMX-Adresse / DMX-Konfiguration In diesem Menü können Sie die DMX-Startadresse des Geräts einstellen und den gewünschten DMX- Kanalmodus auswählen. 01) Wählen Sie im Hauptmenü mit UP/DOWN „DMX“ aus. 02) Drücken Sie SET, um das Menü zu öffnen. -
Seite 19: Einstellungen
Cameleon Bar 16 Q4 6. Einstellungen In diesem Menü können Sie die Einstellungen des Geräts anpassen. 01) Wählen Sie im Hauptmenü mit UP/DOWN „Settings“ aus. 02) Drücken Sie SET, um das Menü zu öffnen. 03) Drücken Sie UP/DOWN, um zwischen den folgenden Menüs zu wechseln: Curves Select, Dimmer Speed, DMX Fail, DMX Sync, Lock, Factory. -
Seite 20: Dmx Fail
Cameleon Bar 16 Q4 6.3. DMX Fail In diesem Menü können Sie festlegen, wie das Gerät im Fall eines DMX-Signalfehlers reagieren soll. 01) Wählen Sie im Menü „Settings“ mit UP/DOWN „Dmx Fail“ aus. 02) Drücken Sie SET, um das Menü zu öffnen. -
Seite 21: Dmx-Kanäle
Cameleon Bar 16 Q4 DMX-Kanäle 4 Kanäle Kanal 1 – Rotintensität 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 – Grünintensität 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 3 – Blauintensität 0-255 Schrittweise Blaueinstellung von 0-100% Kanal 4 – Weißintensität 0-255 Schrittweise Weißeinstellung von 0-100% 5 Kanäle... -
Seite 22: Kanäle
Cameleon Bar 16 Q4 210-216 Farbe 30 (R000, G000, B000, W255) 217-223 Farbe 31 (R075, G075, B000, W255) 224-230 Farbe 32 (R000, G000, B100, W255) 231-255 Farbe 33 (R255, G255, B255, W255) Kanal 4 – Voreingestellte Programme Dimmer muss geöffnet sein... -
Seite 23: Kanäle
Cameleon Bar 16 Q4 9 Kanäle Kanal 1 – Masterdimmer 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0 - -100%) Kanal 2 – Lineares Stroboskop Dimmer und CH3 oder CH4 oder CH6-9 müssen geöffnet sein 0-10 Geschlossen 11-255 Stroboskop, von niedriger nach hoher Frequenz (0-20 Hz) Kanal 3 –... -
Seite 24: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Die Cameleon Bar 16 Q4 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 25: Fehlersuche
02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die interne Sicherung. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 26 Cameleon Bar 16 Q4 Problem Mögliche Ursache(n) Lösung • Überprüfen Sie, ob das Gerät eingeschaltet ist und ob die Kabel Ein oder mehrere Das Gerät erhält keinen Strom. angeschlossen sind Geräte funktionieren überhaupt nicht • Geben Sie das Gerät an Ihren Hauptsicherung durchgebrannt.
-
Seite 27: Technische Daten
Cameleon Bar 16 Q4 Technische Daten Modell: Showtec Cameleon Bar 16 Q4 Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 80 W Antriebsstrom: 350 mA Aktualisierungsrate: > 6000 Hz Schutzart: IP-65 Abmessungen: 1002 x 72 x 142 mm (LxBxH) Gewicht: 6 kg... -
Seite 28: Abmessungen
Cameleon Bar 16 Q4 Abmessungen Bestellnummer: 42670... - Seite 29 Cameleon Bar 16 Q4 Bestellnummer: 42670...
- Seite 30 ©2017 Showtec...
