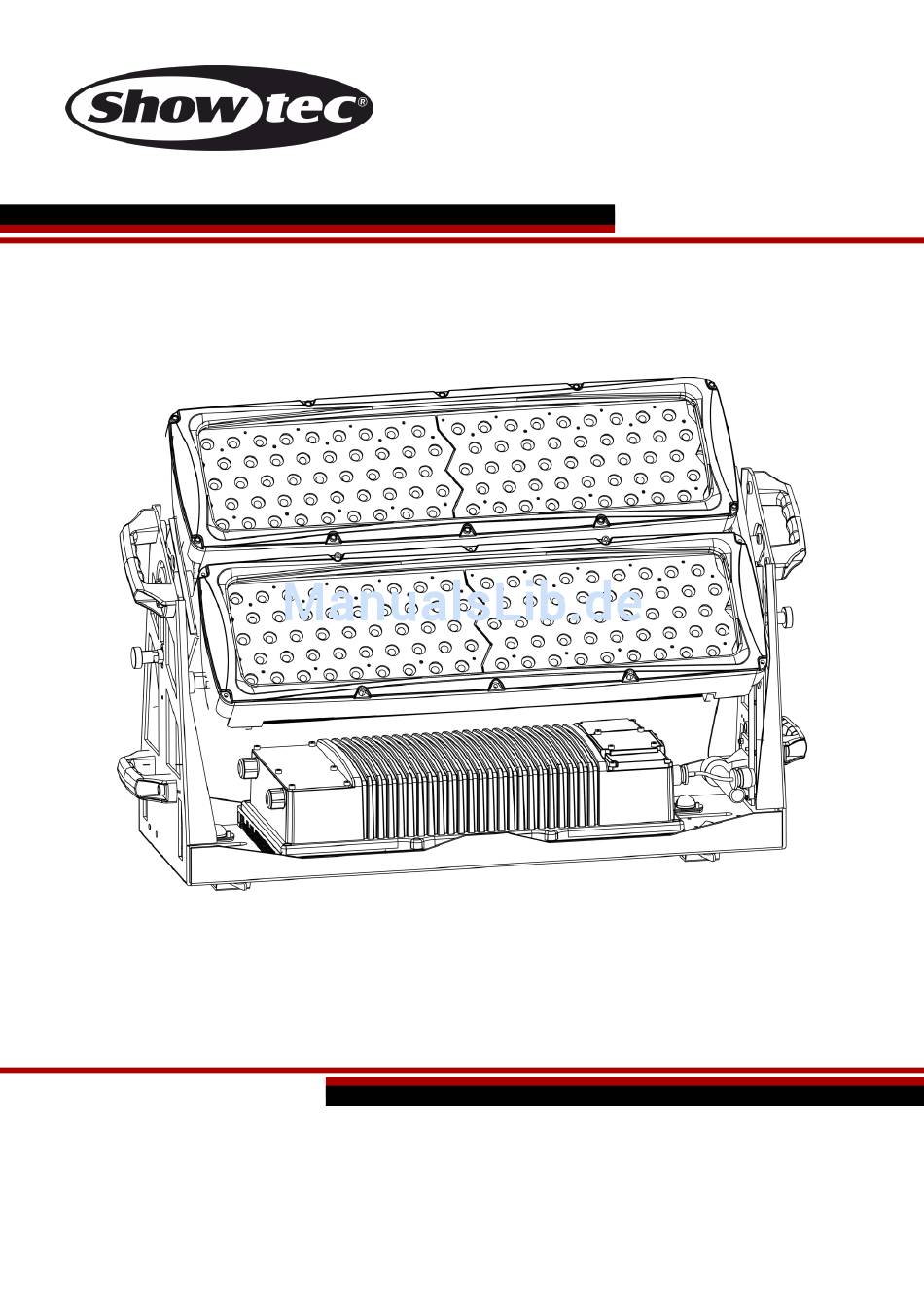

- Seite 1 HANDBUCH DEUTSCH City Painter 18000 LED Bestellnummer: 40908 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – the Netherlands...
-
Seite 2: Inhaltsverzeichnis
......................................8 Setup und Betrieb ....................................8 Steuerungsmodi ..................................9 Ein City Painter 18000 LED (Statische Farben und Eingebaute Programme) ............9 Mehrere City Painters (Master/Slave-Steuerung) ......................9 Mehrere City Painters 18000 LED (DMX-Steuerung) ....................10 Verbinden der Geräte ............................... 11 Datenverkabelung ................................11 Bedienfeld .................................... -
Seite 3: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang : Showtec City Painter 18000 LED 2 x schnellverschluss Brackets 1 x Schuko zu 3-pin (IP67) Netzkabel (1,5 m) ... -
Seite 4: Sicherheitshinweise
City Painter 18000 LED Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: • dafür qualifiziert sein und • die Anweisungen in dieser Bedienungsanleitung beachten. Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. -
Seite 5: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Montage
Stellen Sie immer sicher, dass der Bereich unter der Installation für gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Der City Painter 18000 LED kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden.. -
Seite 7: Netzanschlüsse
City Painter 18000 LED Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN... -
Seite 8: Beschreibung Des Geräts
City Painter 18000 LED Beschreibung des Geräts Funktionen Der City Painter 18000 LED LED Spot ist eine extrem helle LED-Leuchte, die leistungsstark genug ist, um große architektonische Fassaden oder ganze Bühnenbereiche zu beleuchten Eingangsspannung: 100-240V AC, 50/60Hz Leistungsaufnahme: 570W max (full output) ... -
Seite 9: Vorderseite
04) 4-digit LED-Anzeige + Menü-Tasten Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem City Painter 18000 LED. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Steuerungsmodi
• Master/Slave • DMX-512 (3CH, 3CH, 4CH, 5CH, 6CH, 7CH, 10CH, 17CH) Ein City Painter 18000 LED (Statische Farben und Eingebaute Programme) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere City Painters 18000 Led (Dmx-Steuerung)
City Painter 18000 LED Mehrere City Painters 18000 LED (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 12: Verbinden Der Geräte
City Painter 18000 LED Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
City Painter 18000 LED Der City Painter 18000 LED kann mit einem Controller gesteuert werden oder im selbstständigen Modus ohne Controller betrieben werden Bedienfeld A) LED-Display MENU-Taste C) SET-Taste D) UP-Taste DOWN-Taste Abb. 04 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 14: Menü-Übersicht
City Painter 18000 LED Menü-Übersicht Ordercode: 40908... - Seite 15 City Painter 18000 LED Ordercode: 40908...
-
Seite 16: Hauptmenü-Optionen
City Painter 18000 LED Hauptmenü-Optionen Statische Farben Modus (Manueller Modus) Eingebaute und Benutzerdefinierte Programme DMX Addresse Master/Slave-Modus DMX Konfiguration Einstellungen Edit Modus Kalibrierungsmenü 1 Kalibrierungsmenü 2 10. Optionaler Wireless DMX Modus 11. Keylock Modus 1. Statische Farben Modus In diesem Menü können Sie eine statische Farbe erstellen. -
Seite 17: Eingebaute Und Benutzerdefinierte Programme
City Painter 18000 LED 2. Eingebaute und benutzerdefinierte Programme Mit diesem Menü können Sie die eingebauten Programme einstellen oder Ihre bearbeiteten benutzerdefinierten Programme auswählen 01) Drücken Sie MENU, bis das Display anzeigt. 02) Drücken Sie SET, um das Menü zu öffnen. -
Seite 18: Dmx-Konfiguration
City Painter 18000 LED 5. DMX-Konfiguration Mit diesem Menü können Sie den gewünschten DMX-Kanalmodus (Persönlichkeit) einstellen 01) Drücken Sie MENU, bis das Display anzeigt. 02) Drücken Sie SET, um das Menü zu öffnen. 03) Drücken Sie die UP/DOWN-Tasten, um zwischen den folgenden DMX-Kanal-Modi umzuschalten: TOUR: 17 Kanäle... -
Seite 19: Upload
City Painter 18000 LED 6.1. Upload Mit diesem Menü können Sie aktuelle Programme vom Master-Gerät zu den angeschlossenen Slave- Geräten exportieren. 01) Drücken Sie die UP/DOWN-Tasten, bis das Display anzeigt. 02) Drücken Sie SET, um das Menü zu öffnen. 03) Geben Sie das Passwort ein: UP>DOWN>UP>DOWN und drücken Sie zur Bestätigung die SET-Taste. -
Seite 20: Edit Modus
City Painter 18000 LED 7. Edit Modus Mit diesem Menü kannst du eigene benutzerdefinierte Shows erstellen. 01) Drücken Sie MENU, bis das Display anzeigt. 02) Drücken Sie SET, um das Menü zu öffnen. 03) Drücken Sie die UP/DOWN-Tasten, um das gewünschte Programm auszuwählen: PR.01 – PR.10. -
Seite 21: Kalibriermenü 1
City Painter 18000 LED 8. Kalibriermenü 1 Mit diesem Menü können Sie die Temperatur der eingebauten weißen Farbvorgaben einstellen. 01) Drücken Sie MENU, bis das Display anzeigt. 02) Drücken Sie SET, um das Menü zu öffnen. 03) Drücken Sie die UP/DOWN –Tasten, um eines der 11 weißen Farbvorgaben auszuwählen: 04) Sobald Sie die gewünschte Voreinstellung gewählt haben, drücken Sie SET, um das Menü... -
Seite 22: Optionaler Drahtloser Dmx-Modus
City Painter 18000 LED 10. Optionaler drahtloser DMX-Modus Achtung: Diese Option ist bei der Standard City Painter nicht verfügbar. Wenn du diese Option verwenden möchtest, musst du den Empfänger und die Antenne kaufen. Die Ersatzteile SPWIR015 und SPWIR002 können über unsere Vertriebsabteilung bestellt werden. -
Seite 23: Dmx-Kanäle
City Painter 18000 LED DMX-Kanäle 17 Kanäle TOUR Kanal 1 – Master Dimmer 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit 0-100% Kanal 2 – LED 1 Rotintensität (CH1 muss zwischen 001-255 eingestellt sein 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 3 –... - Seite 24 City Painter 18000 LED 216-220 Weiss 4: 4900K 221-225 Weiss 5: 5600K 226-230 Weiss 6: 5900K 231-235 Weiss 7: 6500K 236-240 Weiss 8: 7200K 241-245 Weiss 9: 8000K 246-250 Weiss 10: 8500K 251-255 Weiss 11: 10000K Kanal 13 – Stroboskop (CH1-12 muss zwischen 001-255 eingestellt sein...
-
Seite 25: Kanäle Arc.1
City Painter 18000 LED 70-79 ID 7 80-89 ID 8 90-99 ID 9 100-109 ID 10 110-119 ID 11 120-129 ID 12 130-139 ID 13 140-149 ID 14 150-159 ID 15 160-169 ID 16 170-179 ID 17 180-189 ID 18... -
Seite 26: Kanäle Arc.3
City Painter 18000 LED 5 Kanäle ARC.3 Channel 1 – Rotintensität 0-255 Schrittweise Roteinstellung von 0 – 100% Channel 2 – Grünintensität 0-255 Schrittweise Grüneinstellung von 0 – 100% Channel 3 – Blauintensität 0-255 Schrittweise Blaueinstellung von 0 – 100% Channel 4 –... -
Seite 27: Kanäle Hsv
City Painter 18000 LED Kanal 5 – Weissintensität (CH1 muss zwischen 001-255 eingestellt sein 0-255 Schrittweise Weisseinstellung von 0 – 100% Kanal 6 – Amberintensität (CH1 muss zwischen 001-255 eingestellt sein 0-255 Schrittweise Ambereinstellung von 0 – 100% Kanal 7 – Stroboskop (CH1-6 muss zwischen 001-255 eingestellt sein... -
Seite 28: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der City Painter 18000 LED ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. - Seite 29 City Painter 18000 LED Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. ● ·Überprüfen Sie, ob das Gerät eingeschaltet Geräte sind völlig ist und dass die Kabel angeschlossen sind. tot. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung.
-
Seite 30: Technische Daten
City Painter 18000 LED Technische Daten Modell: Showtec City Painter 18000 LED Eingangsspannung: 100-240V AC, 50/60Hz Kont. Leistung: 570W max (full output) DMX linking: 30pcs Abmessungen: 805 x 252 x 405 mm (LxBxH) Gewicht: 36 kg Bedienung und Programmierung: Signal pin OUT:... -
Seite 31: Abmessungen
City Painter 18000 LED Abmessungen Gewicht flight case: 21,5 kg Ordercode: 40908... - Seite 32 ©2017 Showtec...
