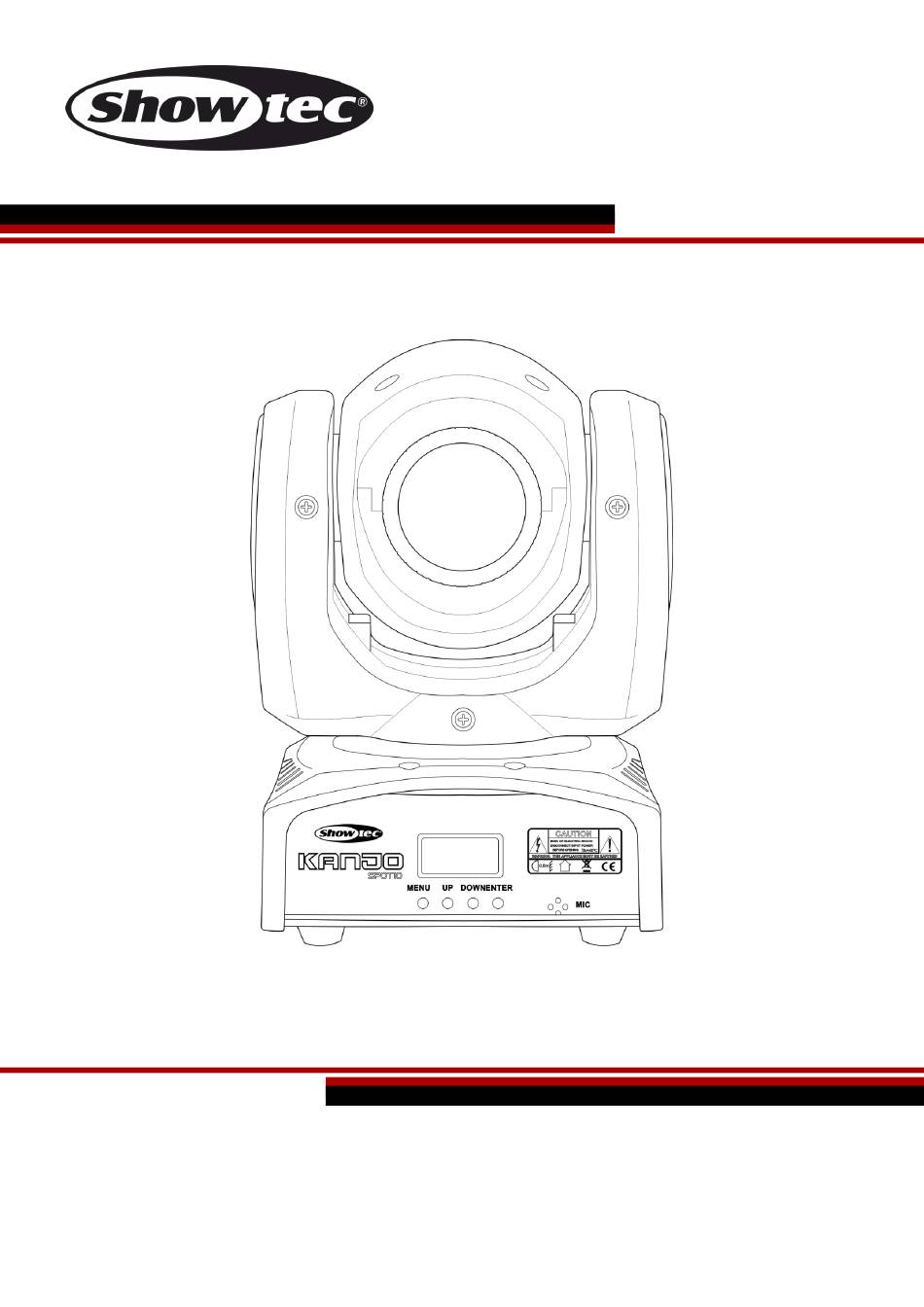

- Seite 1 HANDBUCH DEUTSCH Kanjo Spot 10 Bestellnummer: 45010 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Kanjo Spot 10 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Funktionen ..................................8 Vorderseite ..................................8 Rückseite ..................................9 Installation ................................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Kanjo Spot 10 • IEC-Netzkabel (1,5 m) • 1 Halterung und 2 Schrauben für die Traversenmontage •... - Seite 4 Kanjo Spot 10 Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden. - Seite 6 Kanjo Spot 10 • Der Kanjo darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann. • Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. •...
-
Seite 7: Netzanschlüsse
Kanjo Spot 10 Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ... -
Seite 8: Rückgabe
Kanjo Spot 10 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts

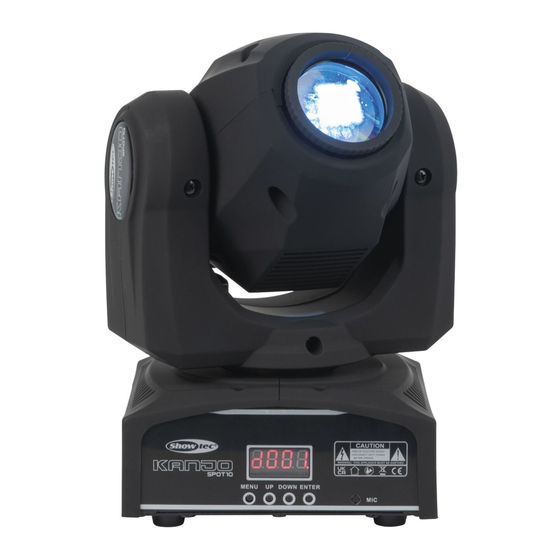

Kanjo Spot 10 Beschreibung des Geräts Funktionen Der Kanjo Spot 10 ist ein ultrakompakter Moving Head mit einer weißen LED mit einer Leistung von 10 W. Der Kanjo Spot 10 ist ideal für kleine Clubs und mobile DJs. Eingangsspannung: 100-240 V AC, 50/60 Hz ... -
Seite 10: Rückseite
Kanjo Spot 10 Rückseite Abb. 02 04) 3-poliger DMX-Eingang (IN) 05) 3-poliger DMX-Ausgang (OUT) 06) IEC-Netzeingang 100-240V + Sicherung F3AL/250V 07) Ventilator Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Kanjo Spot 10. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Steuerungsmodi
Kanjo Spot 10 Steuerungsmodi Es gibt 5 Modi: • Selbstständiger Modus (Auto) • Manueller Modus • Musiktaktung • Master/Slave • DMX-512 (8CH, 10CH) Ein Kanjo (Auto und manuell) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Kanjos (Dmx-Steuerung)
Kanjo Spot 10 Mehrere Kanjos (Master/Slave-Steuerung) Abb. 03 Mehrere Kanjos (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Kanjos und andere Geräte mit einem 3-poligen XLR-Kabel. - Seite 13 Kanjo Spot 10 DMX-Setup für mehrere Kanjos Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 45010...
-
Seite 14: Verbinden Der Geräte
Kanjo Spot 10 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Kanjo Spot 10 Der Kanjo Spot 10 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LED-Display MENU-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 16: Menü-Übersicht
Kanjo Spot 10 Menü-Übersicht Bestellnummer: 45010... -
Seite 17: Hauptmenü-Optionen
Kanjo Spot 10 Hauptmenü-Optionen 1. DMX-512-Modus 2. Pan/Tilt-Umkehrmodus 3. Betriebsarten 4. Kanal-Modus 5. Display-Einstellungen 6. Display-Umkehrmodus 7. Reset 8. Manueller Modus 9. Manuelle DMX-Einstellung (optional) 1. DMX-512-Modus 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü... -
Seite 18: Betriebsarten
Kanjo Spot 10 3. Betriebsarten 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN eine der 4 Optionen aus: Slave-Modus Auto 1 Auto 2 Musiktaktung 04) Drücken Sie ENTER, wenn das Display... -
Seite 19: Reset
Kanjo Spot 10 7. Reset 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Drücken Sie UP/ DOWN, um das Reset zu aktivieren oder abzubrechen. Wählen Sie zwischen aus. -
Seite 20: Dmx-Kanäle
Kanjo Spot 10 DMX-Kanäle 8 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... -
Seite 21: Kanäle
Kanjo Spot 10 Kanal 7 – Stroboskop/Shutter ( Dimmer muss geöffnet sein 8-127 Stroboskop EIN, von niedriger nach hoher Frequenz 128-255 Zufälliges Stroboskop, von niedriger nach hoher Frequenz Kanal 8 - Funktionen 0-93 Keine Funktion Einstellungen zurücksetzen Werkseinstellungen wiederherstellen 96-255 Musiktaktung 10 Kanäle Kanal 1 –... - Seite 22 Kanjo Spot 10 schnell 192-207 Gobo-Shakeeffekt 4 von langsam nach schnell 208-223 Gobo-Shakeeffekt 5 von langsam nach schnell 224-239 Gobo-Shakeeffekt 6 von langsam nach schnell 240-255 Gobo-Shakeeffekt 7 von langsam nach schnell Kanal 8 – Dimmer 0-255 Lichtintensität von dunkel nach hell Kanal 9 –...
-
Seite 23: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Kanjo Spot 10 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 24: Statisches Goborad Und Farbrad
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 22 für nähere Informationen zum Auswechseln der Sicherung. - Seite 25 Kanjo Spot 10 Problem Mögliche Ursache(n) Lösung • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Das Gerät erhält keinen Strom. Geräte angeschlossen sind funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte Der Controller ist nicht •...
-
Seite 26: Technische Daten
Kanjo Spot 10 Technische Daten Modell: Showtec Kanjo Spot 10 Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 26W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: F3AL/250V Abmessungen: 175 x 150 x 278 mm (LxBxH) Gewicht: 2,6 kg Bedienung und Programmierung:... -
Seite 27: Abmessungen
Kanjo Spot 10 Abmessungen Bestellnummer: 45010... -
Seite 28: Notizen
Kanjo Spot 10 Notizen Bestellnummer: 45010... - Seite 29 Kanjo Spot 10 Bestellnummer: 45010...
- Seite 30 Kanjo Spot 10 Bestellnummer: 45010...
- Seite 31 ©2017 Showtec...
