Eingangs- und Ausgangsanschlüsse

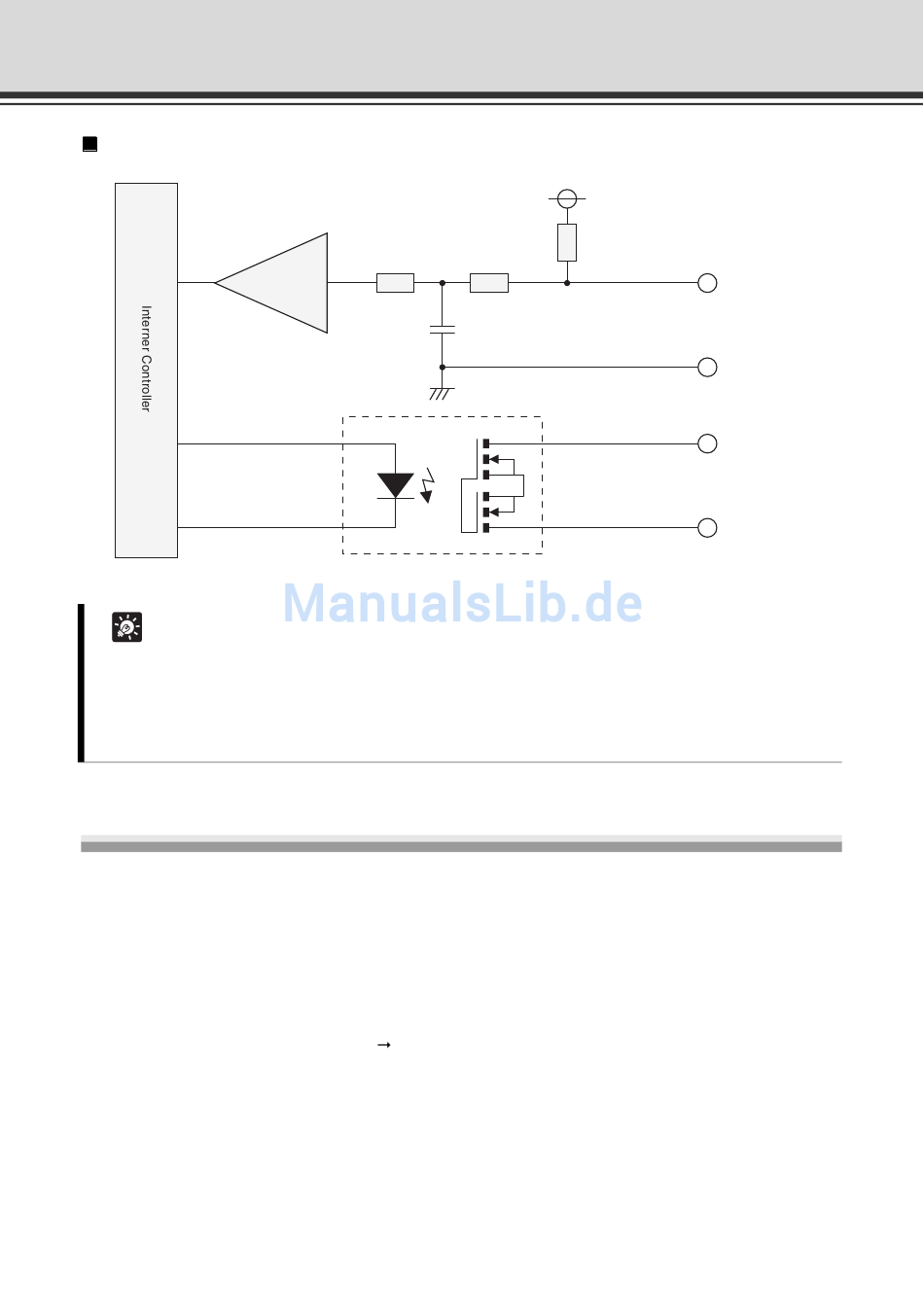

Innenschaltung
Tipp
Geeignete Kabel zum Anschluss externer Geräte:
Einleiterkabel AWG Nr. 28 bis 22
Leiterdurchmesser Φ 0,32 bis 0,65 mm
Kabel ca. 8 bis 9 mm abisolieren
Audio-Eingangs- und Ausgangsanschlüsse
Ein Audio-Eingangsanschluss und ein Audio-Ausgangsanschluss stehen zur Verfügung.
An die Kamera kann ein Mikrofon oder ein Lautsprecher mit Verstärker oder ein anderes
Audio-Eingabe-/Ausgabegerät angeschlossen werden, sodass über den Viewer Audiosignale
gesendet und empfangen werden können.
Zur Verbindung der Kamera mit einem Audio-Eingabe- oder Ausgabegerät dient das spezielle
Audioschnittstellenkabel WA500-VB (
Verwenden Sie zur Verbindung des Audioschnittstellenkabels mit dem Audio-Eingabe- oder
Ausgabegerät eine Φ 3,5-mm-Monoklinkenbuchse.
3-8
Ω
Ω
10 k
10 k
Externes Gerät
µ
0,1
F
S. 1-22).
+3,3V
Ω
10 k
+
Eingangsanschluss
IN1, IN2
–
Externes
Ausgangsanschluss
Gerät
OUT1, OUT2
