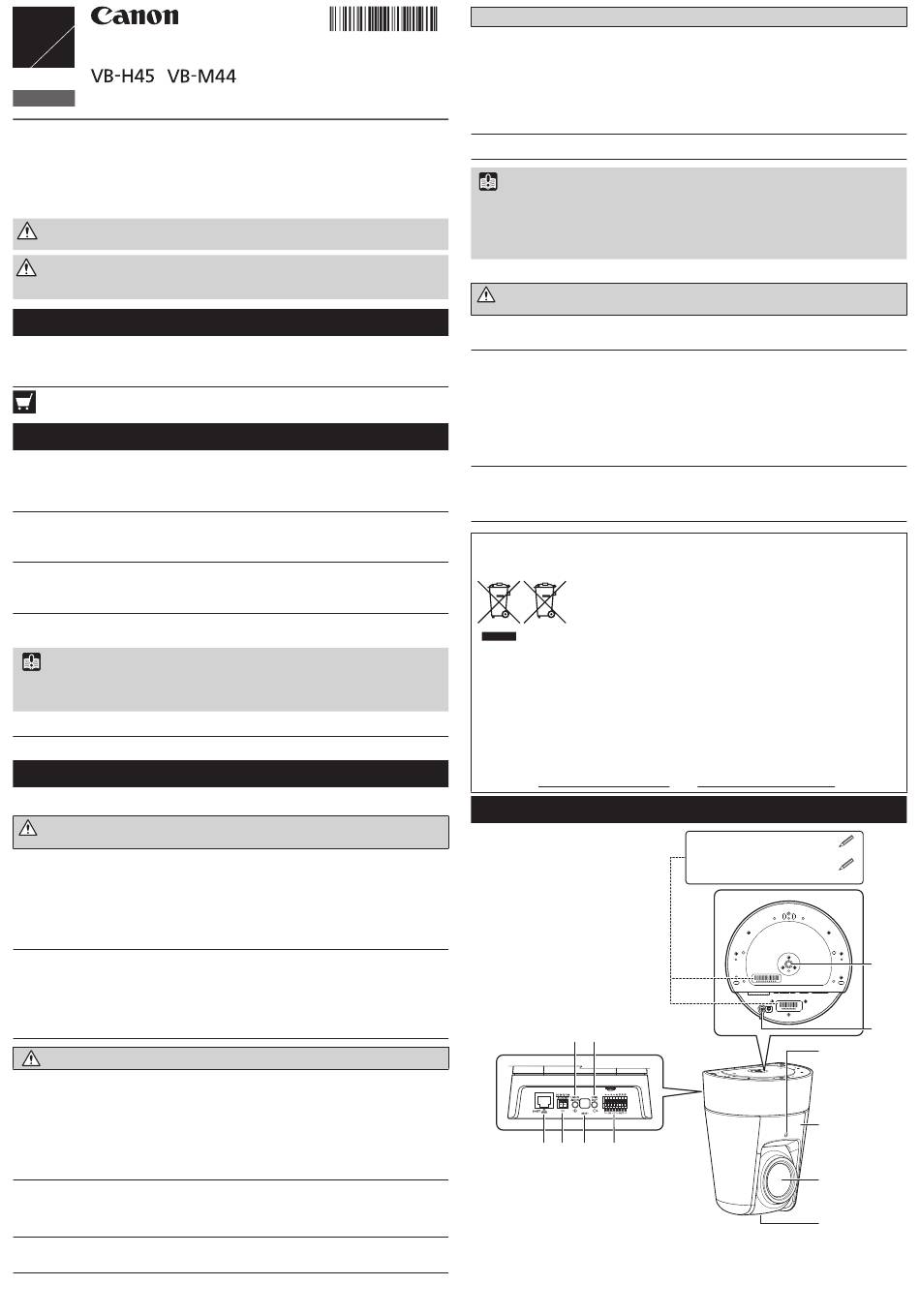

Canon VB-H45 Installationshandbuch

Vorschau ausblenden Andere Handbücher für VB-H45:

Werbung

1
Netzwerkkamera
2
/
BID-7115-000
Installationshandbuch
DEUTSCH
Dieses Installationshandbuch umfasst die Seiten [1/2] und [2/2]. In diesem
„Installationshandbuch" wird die Installationsmethode der Kamera mithilfe der
Abdeckung für Deckenhalterung (separat erhältlich) erläutert. Beachten und lesen
Sie vor allem den Abschnitt „Sicherheitshinweise". Es wird empfohlen, dieses
Installationshandbuch zur zukünftigen Verwendung griffbereit aufzubewahren. Diese
Kamera ist nur zur Verwendung im Innenbereich vorgesehen.
* Einige Kameras sind in manchen Ländern oder Regionen nicht verfügbar.
Um die Brand- oder Stromschlaggefahr zu vermeiden, darf dieses Gerät
ACHTUNG
nicht Regen oder Feuchtigkeit ausgesetzt werden.
Vorsicht
Die Montage ist von fachkundigem Personal vorzunehmen. Die Kamera
niemals selbst installieren. Anderenfalls besteht unnötiges Unfallrisiko (u. a.
Beschädigung der Kamera) oder Stromschlaggefahr.
Überprüfen des Lieferinhalts

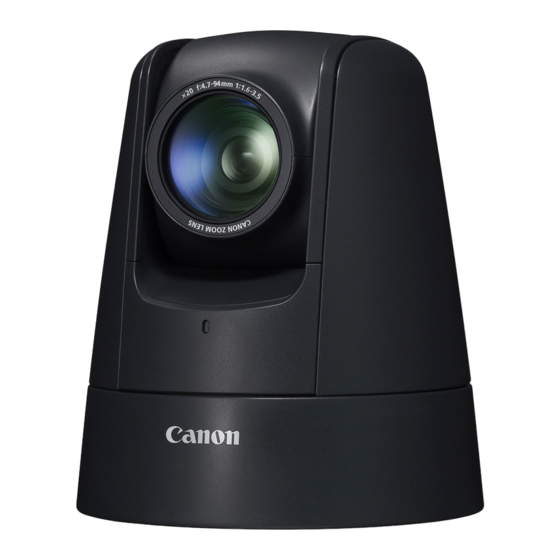

Kamera
Stromversorgungsanschluss
In diesem Installationshandbuch verwendete Symbole
In diesem Installationshandbuch [2/2] mit diesem Symbol gekennzeichnete Teile sind nicht
im Lieferumfang der Kamera enthalten. Sie müssen separat erworben werden.
Zubehör
Die folgenden Zubehörteile sind bei Bedarf separat erhältlich. Einige Zubehörteile sind
in manchen Ländern oder Regionen nicht verfügbar. Für die Deckenmontage sind eine
Abdeckung für Deckenhalterung oder ein Innenbereich-Kuppelgehäuse erforderlich.
Abdeckung für Deckenhalterung SS40-S-VB/SS40-B-VB
Spezielles Zubehörteil für die Montage der Kamera an einer Decke. Die Abdeckung für
Deckenhalterung ist in zwei Farben erhältlich: Silber (SS40-S-VB) und Schwarz (SS40-B-VB).
Innenbereich-Kuppelgehäuse DR41-C-VB/DR41-S-VB
Spezielles Zubehörteil für den Einbau der Kamera in der Decke. Die Kuppel ist in zwei Farben
erhältlich: klar (DR41-C-VB) und rauchfarben (DR41-S-VB).
Hängemontagesatz für PC600-VB
Spezielles Zubehör für die Montage der Kamera am Ende eines Rohrs, das sich von hohen
Decken erstreckt, wie in großen Geschäften.
Wichtig
Wird dieses Zubehörteil verwendet, kann es abhängig davon, wie das Rohr an der Decke angebracht
ist, zu größeren Erschütterungen als den Vibrationen in der Decke kommen. Sollte der Kamerawinkel
nicht passen, verwenden Sie Schwenken und Neigen zur Einstellung des Kamerawinkels.
Netzgerät PA-V18
Spezielles Netzgerät für diese Kamera.
Sicherheitshinweise
Sicherheitshinweise zur Installation
Achtung
Die Nichtbeachtung der Hinweise kann zu schweren Verletzungen oder
sogar zum Tod führen.
Die Kamera NICHT an folgenden Standorten installieren:
• Standorte, die direkter Sonneneinstrahlung, Wärmequellen oder hohen Temperaturen ausgesetzt sind
• Standorte in der Nähe von offenem Feuer oder brennbaren Flüssigkeiten (Alkohol, Lösungsmittel,
Treibstoff usw.)
• Feuchte oder staubige Standorte
• Standorte, die Ruß oder Dampf ausgesetzt sind
• Standorte mit feuchten Witterungsbedingungen
• Schwer zugängliche oder enge Räume
Bei Nichtbeachtung besteht Brand- oder Stromschlaggefahr.
Hinweise zur externen Stromversorgung
• Bei Verwendung von Netzgeräten nur das spezielle Netzgerät (separat erhältlich) verwenden.
• Stellen Sie keine schweren Objekte auf dem Stromkabel (oder dem LAN-Kabel bei einer PoE-
Stromversorgung) ab.
• Achten Sie darauf, das Stromkabel (oder LAN-Kabel bei einer PoE-Stromversorgung) nicht in die Länge
zu ziehen, zu knicken, zu beschädigen oder zu ändern.
• Das Netzgerät (separat erhältlich) nicht mit Tüchern o. Ä. bedecken oder umwickeln.
Bei Nichtbeachtung besteht Brand- oder Stromschlaggefahr.
Vorsicht
Die Nichtbeachtung der Hinweise kann zu Verletzungen führen.
Bei Fragen zur Installation oder Wartung der Kamera wenden Sie sich bitte an den Händler, bei
dem Sie das Produkt erworben haben.
• Die Installation sollte nur von qualifiziertem Fachpersonal durchgeführt werden sowie allen regionalen
Bestimmungen und Vorschriften entsprechen.
• Bei der Montage ist darauf zu achten, dass die Oberfläche das Gesamtgewicht der Kamera und der
Zubehörteile tragen kann. Achten Sie gegebenenfalls auf ausreichende Befestigung.
• Verwenden Sie Montageschrauben, die für die Art von Oberfläche geeignet sind, an der die Kamera
montiert werden soll.
• Um etwaige Verletzungen und Beschädigungen durch fehlerhafte Teile zu vermeiden, sind
Halterungen und Schrauben in regelmäßigen Abständen auf Rost und lockere Teile zu überprüfen.
• Die Kamera nicht an bzw. auf instabilen Oberflächen oder an Standorten installieren, wo die Kamera
starken Erschütterungen, Salz oder korrosiven Gasen ausgesetzt ist.
• Die Kamera kann NICHT an senkrechten Oberflächen (z. B. Wänden) montiert werden.
• Bei der Montage unbedingt das Sicherungsseil verwenden.
Anderenfalls kann die Kamera evtl. herunterfallen oder andere Unfälle wären die Folge.
• Die Kanten von Metallteilen nicht mit bloßen Händen berühren.
• Achten Sie darauf, dass Sie sich bei der Installation nicht die Finger einklemmen.
Bei Nichtbeachtung besteht Verletzungsgefahr.
Wir behalten uns Änderungen am Inhalt dieses Handbuchs ohne vorherige Ankündigung vor.
BID7115000
Installationshandbuch (dieses Dokument)
Garantiekarte
Vorsicht
Die Nichtbeachtung der Hinweise kann zu Sachschäden führen.
• Das Gerät beim Tragen nicht am Kamerakopf anfassen.
• Die Objektiveinheit der Kamera nicht mit der Hand drehen.
• Bei Inbetriebnahme den Kamerakopf NICHT berühren!
• Montieren Sie die Kamera nicht an instabilen Oberflächen. Der Montagewinkel der Kamera sollte bei maximal
±5° horizontal liegen.
• Nach dem Abschalten sollten Sie mindestens fünf Sekunden mit dem erneuten Einschalten warten.
• Ergreifen Sie vor der Ausführung jeglicher Installationsschritte Maßnahmen zur Beseitigung von statischer Elektrizität.
• Falls Kondensation auftritt, warten Sie mit dem Einschalten, bis die Kondensation sich verflüchtigt hat.
• Die Netzwerkkamera ist nur für eine Verbindung mit einem Ethernet- oder PoE-Netzwerk gedacht, ohne
Verbindung zu einer externen Anlage.
Anderenfalls kann es zu einer Fehlfunktion kommen.
• Achten Sie darauf, keine Leitungen oder Rohre zu beschädigen.
Bei Nichtbeachtung können Sachschäden auftreten.
Wichtig
• Wir empfehlen die Installation eines Blitzableiters (eines Überspannungsschutzgeräts) als Vorsichtsmaßnahme
gegen Ausfälle aufgrund von Blitzschlägen. Weitere Informationen finden Sie auf unserer Website.
• Die Kamera kann in aufrechter Position installiert werden. Bringen Sie handelsübliche Anti-Rutsch-Streifen
unter der Kamera an und stellen Sie sie auf eine ebene, stabile Fläche ohne Neigung, oder fixieren Sie
die Kamera auf einem Stativ o. Ä. Verwenden Sie beim Stativ nur Montageschrauben, die kürzer als
5,5 mm sind. Wenn die Schrauben des Stativs 5,5 mm oder länger sind, wird die Kamera möglicherweise
beschädigt. Verwenden Sie ferner ein Stativ mit einem Grunddurchmesser von mindestens 30 mm.
Sicherheitshinweise zu Verwendung und Betrieb
Achtung
Die Nichtbeachtung der Hinweise kann zu schweren Verletzungen oder
sogar zum Tod führen.
• Bei anzunehmendem Defekt (Rauch, ungewöhnliche Geräusche, Hitzeentwicklung oder Geruchsbildungen) die
Kamera sofort ausschalten. Wenden Sie sich in solchen Fällen an Ihren Fachhändler.
Bei weiterer Benutzung der Kamera besteht Brand- oder Stromschlaggefahr.
• Bei einem Gewitter sollten Sie die Montage oder Wartung usw. beenden und weder die Kamera berühren noch die
Verbindung des Kabels fortsetzen.
• Zerlegen oder verändern Sie die Kamera nicht.
• Das Anschlusskabel nicht beschädigen.
• Die Kamera sollte nicht mit Spritzwasser oder Feuchtigkeit in Berührung kommen.
• Führen Sie keine Fremdkörper wie Wasser oder Metall in die Kamera ein.
• Keine brennbaren Sprühmittel in der Nähe der Kamera verwenden.
• Bei Nichtbenutzung der Kamera für einen längeren Zeitraum LAN-Kabel, externe Stromversorgung bzw. den
Stromversorgungsanschluss für das Netzgerät (separat erhältlich) von der Kamera trennen.
• Zum Reinigen der Kamera keine brennbaren Flüssigkeiten und Lösungsmittel wie z. B. Alkohol, Verdünner
oder Benzin verwenden.
Bei Nichtbeachtung besteht Brand- oder Stromschlaggefahr.
• Diese Kamera sollte nicht mit medizinischen Geräten oder anderen lebenserhaltenden Systemen verwendet werden.
• Abhängig von der Computer- und Netzwerkumgebung kann die Übertragung von hochpräzisem Bildmaterial
aufgrund von Videostockungen oder -verlust nicht garantiert werden.
Canon übernimmt keine Haftung für einen Unfall oder Schaden, der aus der Verwendung der
Kamera unter den oben genannten Bedingungen resultiert.
Nur für Europäische Union und EWR (Norwegen, Island und Liechtenstein)
Diese Symbole weisen darauf hin, dass dieses Produkt gemäß WEEE-Richtlinie (2012/19/EU;
Richtlinie über Elektro- und Elektronik-Altgeräte), Batterien-Richtlinie
(2006/66/EG) und nationalen Gesetzen zur Umsetzung dieser Richtlinien
nicht über den Hausmüll entsorgt werden darf.
Falls sich unter dem oben abgebildeten Symbol ein chemisches Symbol
befindet, bedeutet dies gemäß der Batterien-Richtlinie, dass in dieser
Batterie oder diesem Akkumulator ein Schwermetall (Hg = Quecksilber,
Cd = Cadmium, Pb = Blei) in einer Konzentration vorhanden ist, die über
einem in der Batterien-Richtlinie angegebenen Grenzwert liegt.
Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann
z. B. durch Rückgabe beim Kauf eines neuen ähnlichen Produkts oder durch Abgabe bei einer
autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräten
sowie Batterien und Akkumulatoren geschehen. Der unsachgemäße Umgang mit Altgeräten
kann aufgrund potenziell gefährlicher Stoffe, die generell mit Elektro- und Elektronik-Altgeräten in
Verbindung stehen, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.
Durch Ihre Mitarbeit bei der umweltgerechten Entsorgung dieses Produkts tragen Sie zu einer
effektiven Nutzung natürlicher Ressourcen bei.
Um weitere Informationen über die Wiederverwertung dieses Produkts zu erhalten, wenden Sie sich
an Ihre Stadtverwaltung, den öffentlich-rechtlichen Entsorgungsträger, eine autorisierte Stelle für die
Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihr örtliches Entsorgungsunternehmen oder
besuchen Sie www.canon-europe.com/weee, oder www.canon-europe.com/battery.
Komponenten der Kamera
1
2
3
4
5
6
1. Audio-Eingangsanschluss (Standardanschluss LINE IN und MIC IN) / 2. Audio-Ausgangsanschluss (LINE OUT) /
3. 100Base-TX LAN-Anschluss / 4. Stromversorgungsanschluss / 5. Reset-Taste*
6. Eingangs-/Ausgangsanschlüsse für externe Geräte / 7. Befestigungsschraubenloch für Stativ /
8. Befestigung des Sicherungsseils / 9. LED (Blau)*
*
Weitere Informationen zum Zurücksetzen der Kamera erhalten Sie in der „Bedienungsanleitung".
1
*
Ein: Beim Einschalten, während des Neustarts, im normalen Betrieb / Aus: Wenn [Ausschalten]
2
ausgewählt ist (Informationen hierzu erhalten Sie in der „Bedienungsanleitung")
Seriennummer_ _ _ _ _ _ _ _ _ _ _ _ _
MAC_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
9
10
11
12
/
1
/ 10. Speicherkartenabdeckung / 11. Objektiv / 12. Kamerakopf
2
7
8
