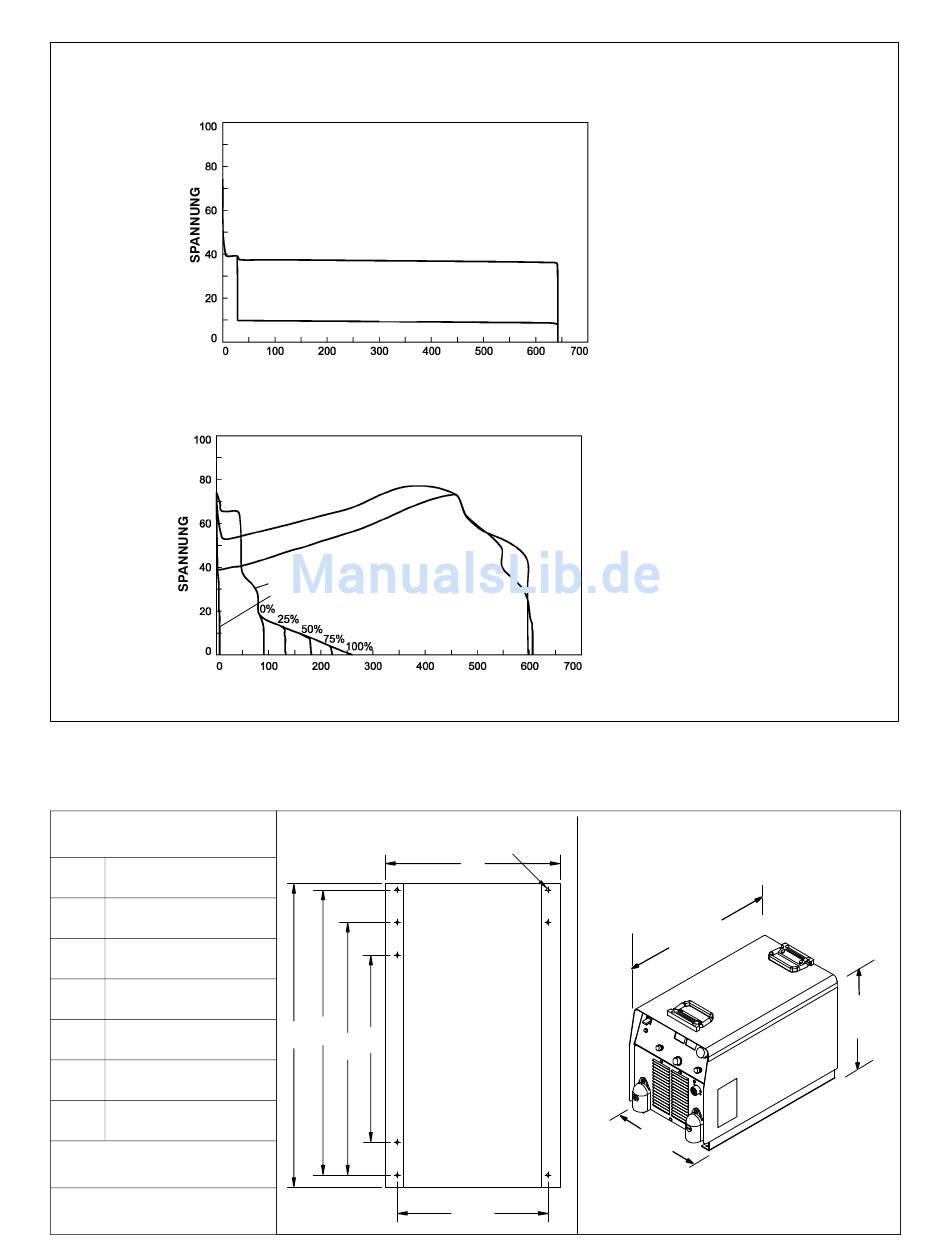

3-5. Strom-/Spannungsdiagramm

3-6. Abmessungen und Gewicht

Montagebohrungen
A 14−21/64 Zoll (363,9 mm)
B 20−3/4 Zoll (527,1 mm)
C 23−27/64 Zoll (594,9 mm)
D 24−31/32 Zoll (634,2 mm)
E 12−3/8 Zoll (314,3 mm)
F 9/32 Zoll (7,1 mm) Ø
G 15−3/4 Zoll (400,05 mm)
Gewicht
118 lb (53.5 kg)
OM−235 848 Seite 12
CV Modi
MAX.
MIN.
STROMSTÄRKE
CC Modi
STABELEKTRODENSCHWEISSEN−MAX
WIG−SCHWEISSEN-MAX
Stabelektrodenschweißen
WIG-SCHWEISSEN-MIN
DIG
STROMSTÄRKE
C
D
G
B
F
A
15−1/2 Zoll.
(394 mm)
E
Das Strom−/Spannungsdiagramm
zeigt die min. und max. vom Gerät
abgegebenen Spannungs(V)− und
Strom(A)−Werte. Kurven anderer
Einstellungen fallen zwischen die
abgebildeten Kurven.
va_curve1 4/95 − SA-181 561 / SA-181 562
28 Zoll.
(711 mm)
18 Zoll.
(457 mm)
