A u s r ü s t u n g e n

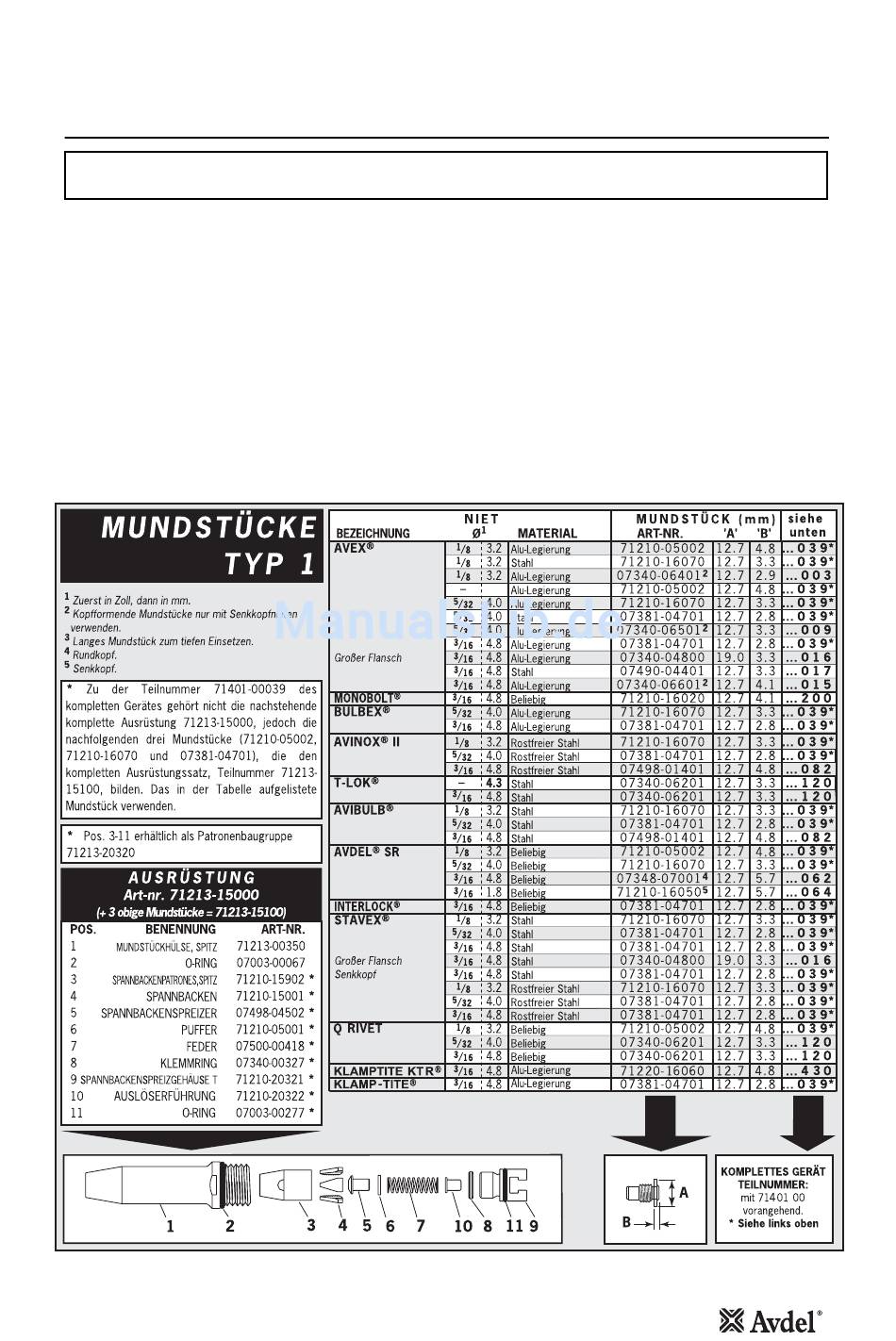

M u n d s t ü c k e
W I C H T I G
Ausrüstungen enthalten KEINE Mundstücke. Mundstücke sind separat zu bestellen.
Ein Gerät (mit Ausnahme der Artikelnummer 71401-00039) muss immer mit der korrekten Ausrüstung und einem für den zu
setzenden Niet geeigneten Mundstück ausgestattet sein. Falls Sie eine Ausrüstung oder ein Mundstück gesondert bestellen möchten,
können Sie diesbezügliche Informationen den untenstehenden „MUNDSTÜCKE"-Tabellen und den Seiten 9 und 11 entnehmen.
Ein Mundstück vom Typ „1" verwenden, wenn bei Ihrer Anwendung kein beschränkter Zugang vorliegt.
Die nachstehend aufgeführten Maße „A" und „B" helfen die Eignung eines besonderen Mundstücks zu bewerten.
Es ist außerdem zu überprüfen, dass die Abmessungen der Mundstückhülse den Zugang zu Ihrer Anwendung nicht beschränken.
Bei beschränktem Zugang stehen Mundstücke Typ „2" für einige der Nieten zur Verfügung (siehe Tabelle auf Seite 11).
Es ist unbedingt erforderlich, dass vor Betreiben des Gerätes die Ausrüstung und das Mundstück mit dem Niet kompatibel sind. Bei
Bestellung eines kompletten Gerätes 71401-00039 ist es unbedingt erforderlich, dass geprüft wird, dass das bereits in der kompletten
Ausrüstung eingebaute Mundstück das richtige für das Setzen Ihres Niets ist, indem der Dorn des Niets in das Mundstück geschoben
wird. Es sollte keine Kraftaufwendung erfolgen und das Spiel sollte minimal sein.
Drehköpfe stehen als Alternative für die kompletten Ausrüstungen zur Verfügung, wenn mehr Reichweite benötigt wird (siehe Seite 13 bis
15 im Abschnitt „Zubehör").
