A r b e i t s b e re i c h
N i e t s o r t i m e n t
Das Druckluftgerät nG2s wurde zum Setzen von Avdel
hohen Geschwindigkeiten konstruiert. Es ist auf diese Weise ideal für die
Serien- und Fließlinienmontage in einer ausgedehnten Anwendungsreihe
in allen Industriezweigen. Es ist für das Setzen aller gegenüberliegend
aufgeführten Niete geeignet.
Das Gerät ist mit einem verstellbaren Vakuumsystem für die Nietsicherung
und das störungsfreie Einsammeln von ausgeworfenen Greifteilen
ungeachtet der Ausrichtung des Gerätes ausgerüstet.
Anweisungen zur Einstellung finden Sie unter "Betrieb" auf Seite 7.

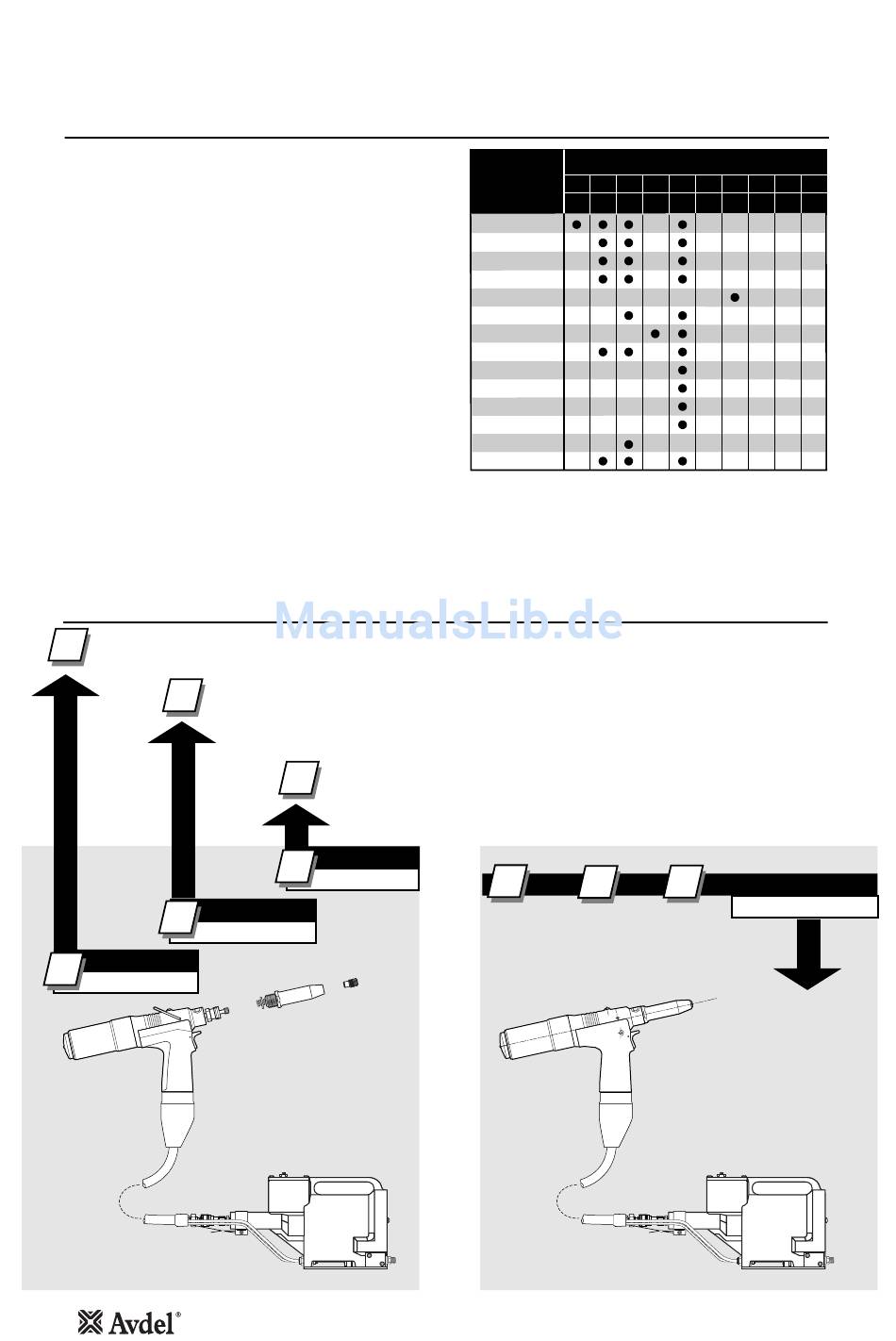

Ein komplettes Gerät (Ausnahme: 71401-00039) besteht aus drei
separaten Elementen, die einzeln geliefert werden.
Siehe untenstehende Abbildung.
Für das Setzen der meisten in der gegenüberstehenden Tabelle
angegebenen Niete kann das komplette Gerät 71401-00039
bestellt werden, das aus folgenden Elementen besteht:
•
71401-010000 Grundgerät.
•
71213-15000 komplette Ausrüstung.
•
Mundstücke 71210-05002, 71210-16070 und
07381-04701.
Mundstücke wie auf den Seiten 8 bis 11 beschrieben
anbauen.
Sie können die oben genannten drei Mundstücke und die Ausrüstung als Ausrüstungssatz unter der Artikelnummer
71213-15100 bestellen. Für einige Niete müssen das Grundgerät, die Ausrüstung und das Mundstück gesondert bestellt werden.
DIE AUSRÜSTUNG MUSS, WIE AUF SEITE 8 BESCHRIEBEN, ANGEBAUT SEIN.
Te i l e n u m m e r i e r u n g
Die Artikelnummer des Grundgerätes ist immer dieselbe, ganz gleich ob eine komplette Ausrüstung oder ein Mundstück eingebaut
1
ist. Siehe Übersichtszeichnung auf Seite 24. Bei Einbau eines Drehkopfes ist eine Anpassung desselben Grundgerätes vorzunehmen.
Siehe Einzelheiten den Seiten 14, 15 und 16.
2
2
71213-15000
GRUNDGERÄT
1
71401-01000
6
®
Blindnieten bei
Diese einzelne komplette Ausrüstung erlaubt das Setzen aller verwendeten Niete, indem einfach das
entsprechende Mundstück aus einer Reihe von Mundstücken des Typs 1 gewählt wird. Andere komplette
Ausrüstungen stehen für Anwendungen mit beschränktem Zugang sowie für Niete und für Spezialniete zur
Verfügung. Siehe Tabellen auf den Seiten 9 und 11. Eine komplette Ausrüstung kann durch einen Drehkopf ersetzt
werden (siehe Seite 13 bis 15). In diesem Fall wird die Ausrüstung Teil des Drehkopfs.
Die Mundstück-Artikelnummer bezieht sich auf einen spezifischen Niet. Besteht ein
3
beschränkter Zugang zu der Anwendung, stehen einige verlängerte Mundstücke zur
Verfügung. Siehe Auswahltabelle auf Seite 11.
MUNDSTÜCK
3
siehe Hinweis 3
AUSRÜSTUNG
NIET-
3 3.2 4.0 4.3 4.8 5 5.2
BEZEICHNUNG
1
5
–
/
/
8
32
AVEX
®
®
STAVEX
®
AVINOX
II
®
AVIBULB
ETR
®
BULBEX
®
T-LOK
AVDEL
®
SR
®
MONOBOLT
®
INTERLOCK
®
KLAMPTITE KTR
®
KLAMP-TITE
*
AVSEAL
®
II
Q RIVET
*
®
Avseal
Ausrüstungen siehe separate Übersicht 07900-00840
+
+
1
2
MM
NIETGRÖSSE (
)
IN
6
6.5 7
3
–
/
–
–
–
–
16
=
3
KOMPLETTES GERÄT
71401-00 . . .
*
3 ZIFFERN AUS DER
LETZTEN SPALTE AUS DER
MUNDSTÜCK-TABELLE AUF
SEITE 9 ODER 11 ZUGEBEN.
FÜR GERÄTE MIT
DREHKÖPFEN IST DIE
TABELLE AUF DEN SEITEN
13 UND 14 ZU VERWENDEN.
–
*
