A u s r ü s t u n g e n
M u n d s t ü c k e Ty p 2 o d e r M u n d s t ü c k v e r l ä n g e r u n g

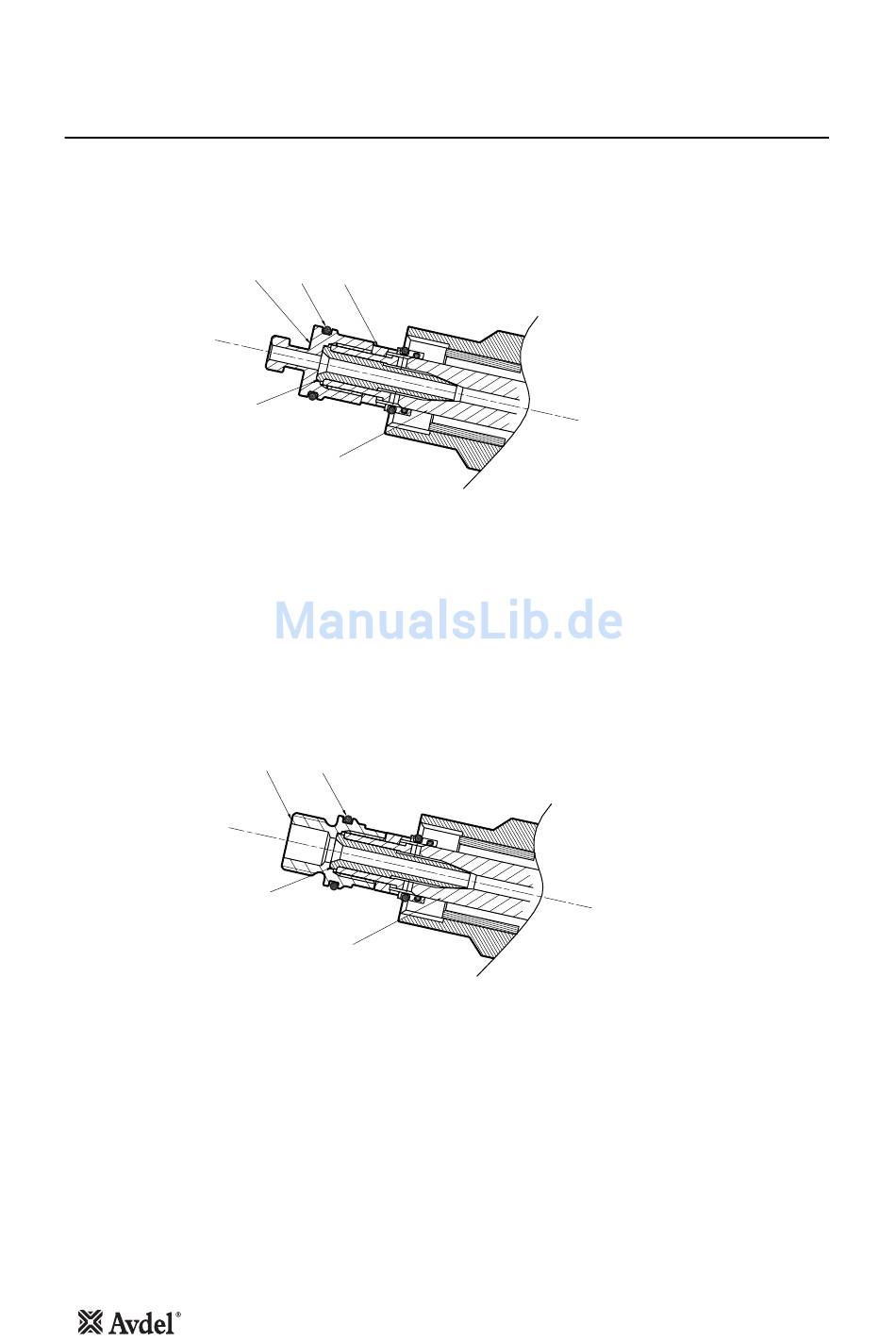

Zum Anbau von Mundstücken Typ 2 oder einer Mundstückverlängerung muss der T-Adapter 1 gegen das Spannbackenspreizgehäuse 9*
ausgetauscht werden.
Kontermutter 3 mit einem 16 mm AF-Schraubenschlüssel lösen.
T-Adapter 1 losschrauben und zusammen mit O-Ring 2 ausbauen.
Spannbackenspreizgehäuse 9* zusammen mit O-Ring 10* anbauen (bei Mundstücken Typ 2 im Lieferumfang inbegriffen).
Das Spannbackenspreizgehäuse 9* muss auf Kopfkolben 27 befestigt werden; dabei darauf achten, dass Vakuumhülse 43 erfasst
wird. Schließlich Kontermutter 3 gegen Spannbackenspreizgehäuse 9* anziehen.
Pos. 9* und 10* beziehen sich auf die Aufsatzkomponenten in den Mundstücktabellen auf Seite 11.
Die anderen fettg g e e d d r r u u c c k k t t e e n n Positionsnummern entsprechen der Übersichtszeichnung und der Ersatzteilliste auf Seite 24 und 25.
10
2
1
3
43
27
9*
10*
43
27
