Z u b e h ö r
G r e i f t e i l a b w e i s e r
Der Greifteilabweiser ist eine einfache Alternative zum serien-mäßigen Greifteil-Auffangbehälter und erlaubt Zugang zu Bereichen mit
beschränktem Raum. Um den Greifteilabweiser durch einen Greifteil - Auffangbehälter zu ersetzen, ist wie folgt zu verfahren:
Vo r b e r e i t u n g d e s G r u n d g e r ä t s z u r Ve r w e n d u n g m i t G r e i f t e i l a b w e i s e r
Vor der Wartung bzw. Zerlegung MUSS die Druckluftleitung getrennt werden.

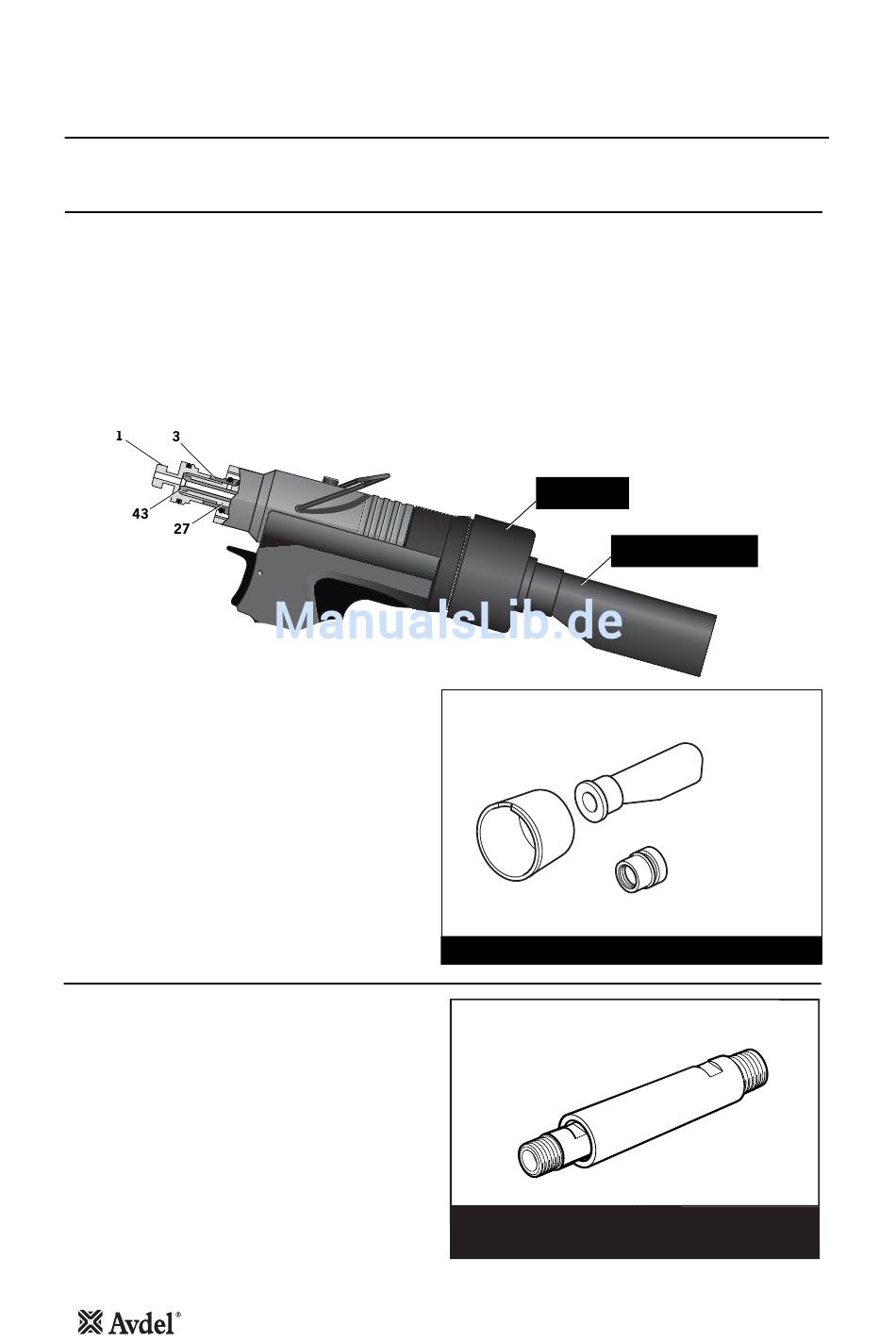

Kontermutter 3 wie folgt durch Verschlussmutter 71213-02200 ersetzen (zur Unterbrechung der Luftzufuhr zum Vakuumsystem):
•
Kontermutter 3 mit einem 16 mm AF-Schraubenschlüssel lösen.
•
T-Adapter 1 und Kontermutter 3 losschrauben und ausbauen.
•
Kontermutter 3 gegen Verschlussmutter 71213-02200 austauschen, Verschlussmutter auf Kopfkolben 27 schrauben,
um das Vakuumsystem zu deaktivieren.
•
T-Adapter 1 muss gegen Kopfkolben 27 angezogen werden, um Vakuumhülse 43 am Kopfkolben zu verankern.
Danach Verschlussmutter dagegen anziehen.
•
Die Schrauben 2 2 1 1 (2 Stück) lösen und die Anschlagplatten-Baugruppe 71213-03900 (siehe Seite 22) entfernen.
•
Greifteilabweiser (07340-00342) in Adapter (71213-20101)
einsetzen.
•
Den zusammengebauten Greifteilabweiser und Adapter über
den Flaschenadapter 24 schieben und auf die Kerbung
ausrichten.
Ve r l ä n g e r u n g
Zwischen dem Gerät und der Ausrüstung montiert, ermöglicht
die Verlängerung den Zugang zu tiefen Kanälen.
Das Gerät muss vor Einbau der Verlängerung mit
Spannbackenspreizgehäuse 9* und O-Ring 10* ausgestattet
werden. Siehe Seite 10.
•
Um die Verlängerung zu montieren, sind alle Teile der
Ausrüstung zu entfernen.
•
Die Innenverlängerung an das Spannbackenspreizgehäuse
9* schrauben.
•
Die Außenverlängerung an die Kopfbaugruppe 4 schrauben.
•
Die Ausrüstung an die Verlängerung montieren.
Die fettg g e e d d r r u u c c k k t t e e n n Positionsnummern entsprechen der
Übersichtszeichnung und der Ersatzteilliste auf Seite 24 und 25.
Pos. 9* und 10* beziehen sich auf die Aufsatzkomponenten in
den Mundstücktabellen auf Seite 11.
12
71213-20101
ENDKAPPE

GREIFTEILABWEISER

GREIFTEILABWEISER
VERSCHLUSSMUTTER
ENDKAPPE
71213-20101
GREIFTEILABWEISER: 71210-20100
INNEN
VERLÄNGERUNG - 'T' STECKADAPTER 71213-12000
VERLÄNGERUNG - NICHT SCHNELLAUSLÖSEND 71210-20300
07340-00342
07340-00342
71213-02200
AUSSEN
