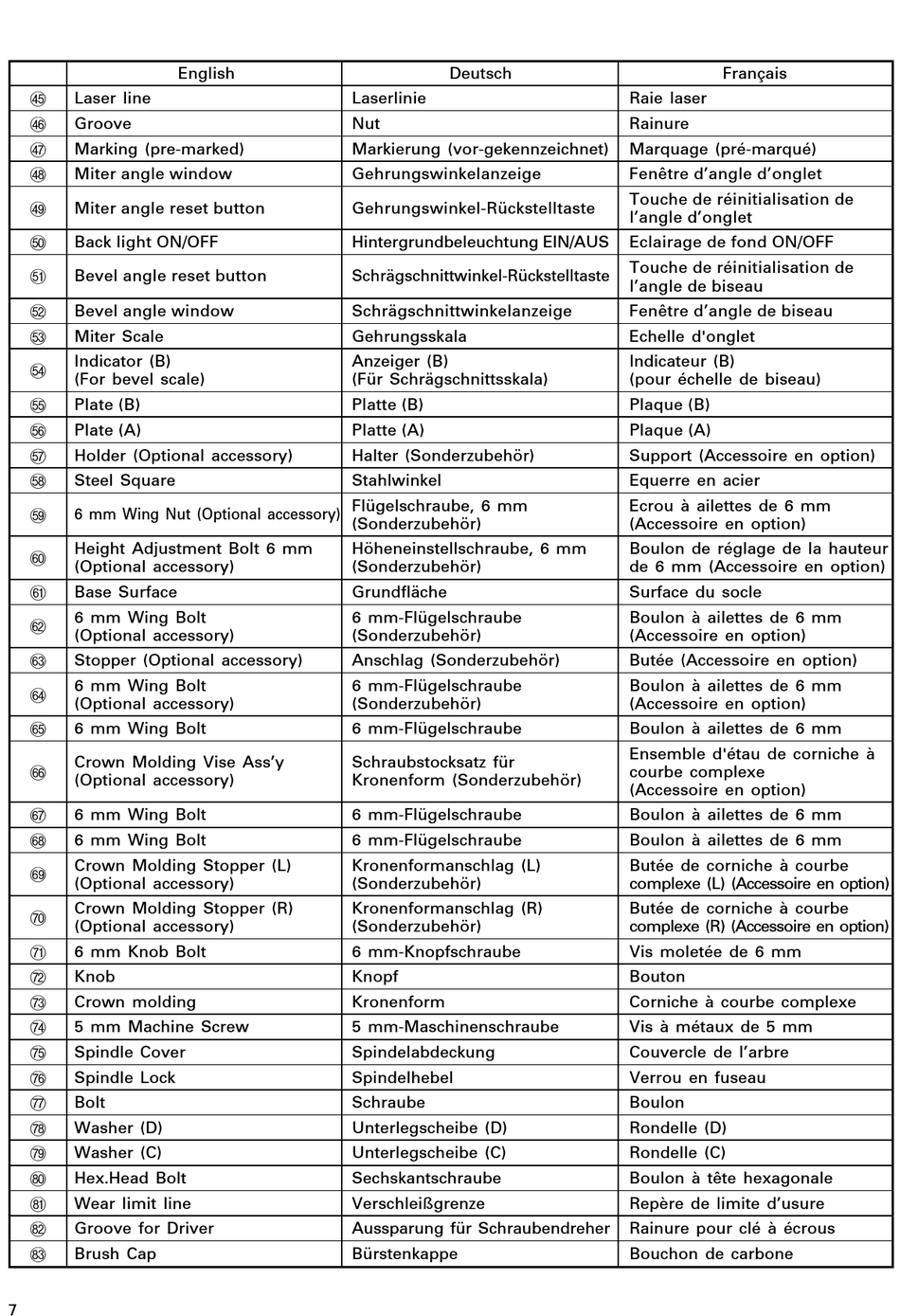

Hitachi Koki C 12LCH Bedienungsanleitung Seite 8

e
Laser line
f
Groove
g Marking (pre-marked)
h
Miter angle window
i
Miter angle reset button
j
Back light ON/OFF
k
Bevel angle reset button
l
Bevel angle window
m Miter Scale
Indicator (B)
n
(For bevel scale)
o Plate (B)
p Plate (A)
q
Holder (Optional accessory)
r Steel Square
s 6 mm Wing Nut (Optional accessory)
Height Adjustment Bolt 6 mm
t
(Optional accessory)
u
Base Surface
6 mm Wing Bolt
v
(Optional accessory)
w Stopper (Optional accessory)
6 mm Wing Bolt
x
(Optional accessory)
y 6 mm Wing Bolt
Crown Molding Vise Ass'y
z
(Optional accessory)
{ 6 mm Wing Bolt
|
6 mm Wing Bolt
Crown Molding Stopper (L)
}
(Optional accessory)
Crown Molding Stopper (R)
~
(Optional accessory)
å
6 mm Knob Bolt
ç Knob
†
Crown molding
¢ 5 mm Machine Screw
£
Spindle Cover
§
Spindle Lock
• Bolt
¶
Washer (D)
ß Washer (C)
®
Hex.Head Bolt
© Wear limit line
™
Groove for Driver
¥
Brush Cap
7
English Deutsch
Laserlinie
Nut
Markierung (vor-gekennzeichnet)
Gehrungswinkelanzeige
Gehrungswinkel-Rückstelltaste
Hintergrundbeleuchtung EIN/AUS
Schrägschnittwinkel-Rückstelltaste
Schrägschnittwinkelanzeige
Gehrungsskala
Anzeiger (B)
(Für Schrägschnittsskala)
Platte (B)
Platte (A)
Halter (Sonderzubehör)
Stahlwinkel
Flügelschraube, 6 mm
(Sonderzubehör)
Höheneinstellschraube, 6 mm
(Sonderzubehör)
Grundfläche
6 mm-Flügelschraube
(Sonderzubehör)
Anschlag (Sonderzubehör)
6 mm-Flügelschraube
(Sonderzubehör)
6 mm-Flügelschraube
Schraubstocksatz für
Kronenform (Sonderzubehör)
6 mm-Flügelschraube
6 mm-Flügelschraube
Kronenformanschlag (L)
(Sonderzubehör)
Kronenformanschlag (R)
(Sonderzubehör)
6 mm-Knopfschraube
Knopf
Kronenform
5 mm-Maschinenschraube
Spindelabdeckung
Spindelhebel
Schraube
Unterlegscheibe (D)
Unterlegscheibe (C)
Sechskantschraube
Verschleißgrenze
Aussparung für Schraubendreher
Bürstenkappe
Français
Raie laser
Rainure
Marquage (pré-marqué)
Fenêtre d'angle d'onglet
Touche de réinitialisation de
l'angle d'onglet
Eclairage de fond ON/OFF
Touche de réinitialisation de
l'angle de biseau
Fenêtre d'angle de biseau
Echelle d'onglet
Indicateur (B)
(pour échelle de biseau)
Plaque (B)
Plaque (A)
Support (Accessoire en option)
Equerre en acier
Ecrou à ailettes de 6 mm
(Accessoire en option)
Boulon de réglage de la hauteur
de 6 mm (Accessoire en option)
Surface du socle
Boulon à ailettes de 6 mm
(Accessoire en option)
Butée (Accessoire en option)
Boulon à ailettes de 6 mm
(Accessoire en option)
Boulon à ailettes de 6 mm
Ensemble d'étau de corniche à
courbe complexe
(Accessoire en option)
Boulon à ailettes de 6 mm
Boulon à ailettes de 6 mm
Butée de corniche à courbe
complexe (L) (Accessoire en option)
Butée de corniche à courbe
complexe (R) (Accessoire en option)
Vis moletée de 6 mm
Bouton
Corniche à courbe complexe
Vis à métaux de 5 mm
Couvercle de l'arbre
Verrou en fuseau
Boulon
Rondelle (D)
Rondelle (C)
Boulon à tête hexagonale
Repère de limite d'usure
Rainure pour clé à écrous
Bouchon de carbone
