przekładni tak, aby głowica swoimi wpustami za-
blokowała się na jego wypustach.
Zacisnąć dźwignię głowicy kątowej.
Pozycję głowicy można ustawiać z krokiem co 30°.
Mocowanie/zdejmowanie uchwytu wiertar-
skiego
Uchwyt wiertarski mocowany jest na wałku nasadki
kątowej analogicznie do mocowania na wrzecionie
wiertarki.
7.4 Ogranicznik głębokości DC UNI FF
Ogranicznik głębokości umożliwia wkręcanie śrub
na określoną głębokość. Mogą Państwo ustawić
odległość, w jakiej łeb śruby ma znajdować się
ponad obrabianym przedmiotem, lub głębokość,
na jaką ma być w niego wpuszczony.
Montaż
Nałożyć ogranicznik głębokości na wrzeciono wkrę-
tarki [8-1].
Pociągnąć pierścień odblokowujący [8-2] w kie-
runku do przodu.
Obracać go do momentu, aż trzpień sześciokątny
ogranicznika zaskoczy w gnieździe sześciokątnym
maszyny. Wcisnąć ogranicznik na wrzeciono. Zwol-
nić pierścień odblokowujący.
Demontaż
Pociągnąć pierścień odryglowujący [8-2] w kierun-
ku do przodu i następnie zdjąć ogranicznik głębo-
kości z wrzeciona.
Wymiana narzędzi
Zdjąć tuleję A lub B ogranicznika głębokości. W
uchwycie magnetycznym umieścić odpowiedni bit
lub adapter do nasadek z łbem sześciokątnym [8-3].
Ponownie założyć tuleję A lub B.

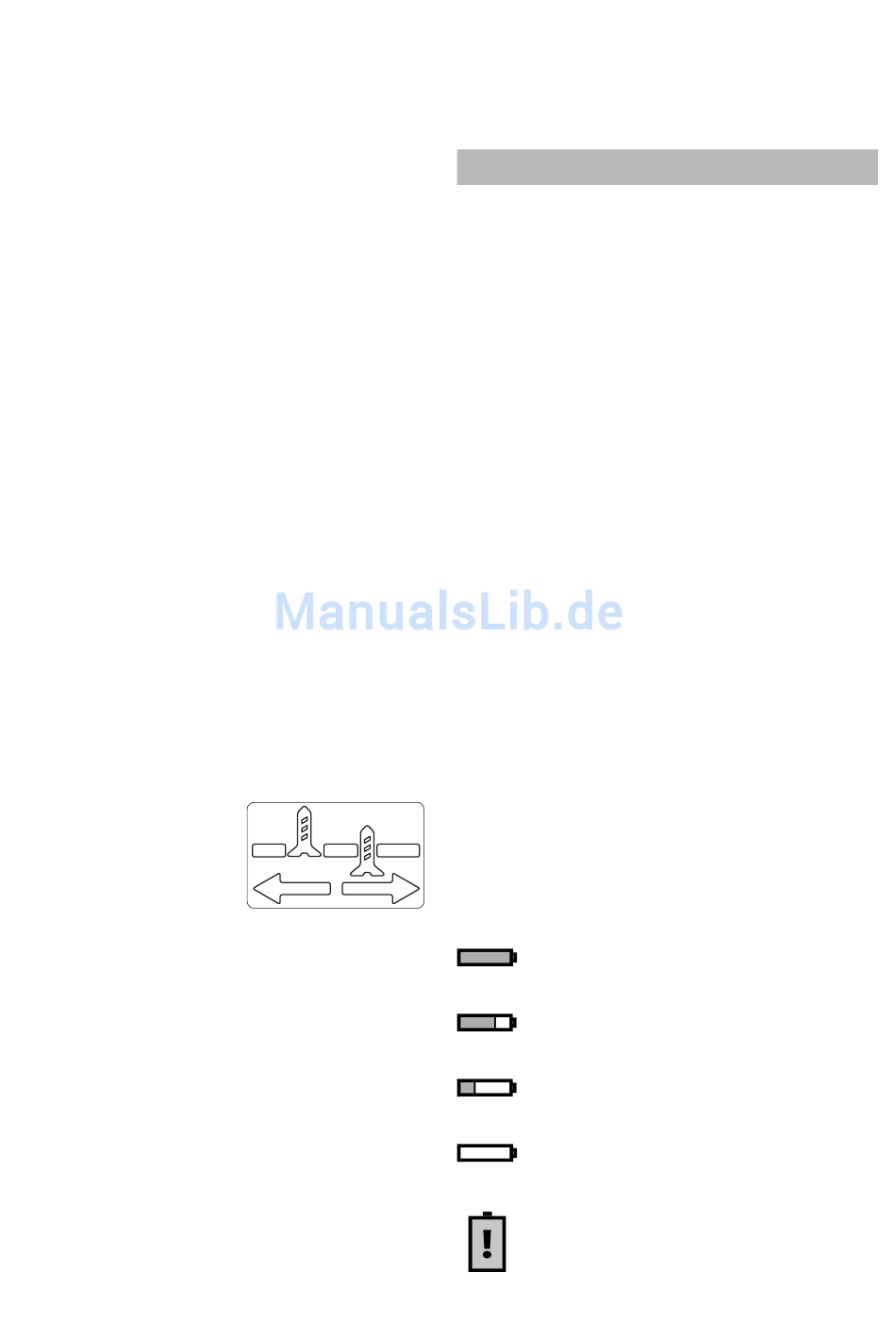

Nastawianie głębokości
Obracając obudową [8-4]
ustawić żądaną głębokość
wkręcania – patrz symbol
na oprawie. Każda pozycja
zapadkowa zmienia głębo-
kość wkręcania o 0,1 mm.
Wykręcanie śrub
Jeśli chcą Państwo ponownie wykręcić śrubę, nale-
ży zdjąć tuleję A lub B. Następnie ustawić kierunek
obrotów na lewoskrętne i wykręcić śrubę.
7.5 Rękojeść dodatkowa
Rękojeść dodatkową osadzić na wcisk na kołnierzu
mocującym przekładni tak, aby wpusty rękojeści
zablokowały się w jego wypustach.
Mocno dokręcić, obracając rączką rękojeści do-
datkowej.
Rękojeść dodatkową można ustawiać w różnych
pozycjach z krokiem co 30°.
Za pomocą ogranicznika głębokości [7-2] można
ustalać głębokość wiercenia.
96
7.6 Mocowanie narzędzi we
wrzecionie wiertarki
Bity można mocować bezpośrednio w chwycie sze-
ściokątnym wrzeciona wiertarki [4-1], dzięki czemu
staje się ona lżejsza i krótsza.
8

Eksploatacja

Nacisnąć włącznik/wyłącznik [1-2] w celu włącze-
nia urządzenia.
Prędkość obrotową można płynnie zmieniać po-
przez zmianę nacisku na włącznik/wyłącznik.
Urządzenie wyłącza się, zwalniając włącznik/wy-
łącznik [1-2].
Zwolnienie włącznika/wyłącznika powoduje wyha-
mowanie wrzeciona roboczego (uchwytu wiertar-
skiego), co zapobiega jego dalszemu obracaniu.
Zasobnik bitów [1-1]
W zasobniku można przechowywać bity, uchwyty
bitów, wkręty i tym podobne elementy. Przytrzy-
muje je uchwyt magnetyczny.
Klips z Zaczep do paska
akładany na pasek [1-7; z prawej/z lewej strony
narzędzia] umożliwia osobom praworęcznym, jak
i leworęcznym przymocowanie go na krótko do
odzieży roboczej.
Oświetlenie oraz wskaźnik
naładowania akumulatora
Dioda [1-9] służy jako oświetlenie oraz wskaźnik
naładowania akumulatora:
Nacisnąć przycisk oświetlenia [1-8].
1x Oświetlenie włączone
► wyłącza się automatycznie po upływie
30 min.
2x Wskaźnik naładowania akumulatora włączony
► wyłącza się automatycznie po upływie
10 s.
3x Dioda wyłączona
Dioda [1-9] lampki wskazuje stan naładowania
akumulatora.
Zielona dioda LED – świeci nieustan-
nie: akumulator litowo-jonowy jest nała-
dowany na ponad 60%.
Zielona dioda LED – miga powoli: aku-
mulator litowo-jonowy jest naładowany na
60–30%.
Zielona dioda LED – miga szybko: aku-
mulator litowo-jonowy jest naładowany na
30–0%.
Żółta dioda LED – świeci nieustannie:
Akumulator jest wyładowany. Należy go
naładować!
Czerwona dioda LED – świeci nie-
ustannie: Temperatura akumulatora, czę-
ści elektronicznych albo silnika przekracza
dopuszczalną granicę.
