transmission, appuyez bien à fond pour que l'assise
du support tombe dans les saillies du coffret.
Bloquez le levier du renvoi d'angle.
Le renvoi d'angle peut être positionné par pas de
30°.
Montage / démontage du mandrin de perçage
Le mandrin de perçage est fi xé sur l'arbre du renvoi
d'angle de la même manière que sur le broche de
la perceuse.
7.4 Butée de profondeur DC UNI FF
La butée de profondeur permet de visser une vis à
une profondeur défi nie. Vous pouvez régler la dis-
tance selon laquelle la tête de la vis doit dépasser
de la pièce ou selon laquelle elle doit être noyée
dans la pièce.
Montage
Montez la butée de profondeur sur la broche de la
visseuse [8-1].
Tirez la bague de déverrouillage [8-2] vers l'avant.
Tournez-la jusqu'à ce que la tige hexagonale de
la butée s'engage dans le logement hexagonal de
la machine. Pressez la butée sur la broche de la
machine. Relâchez la bague de déverrouillage.
Démontage
Tirez la bague de déverrouillage [8-2] vers l'avant,
puis retirez la butée de profondeur de la broche.
Remplacement de l'outil
Retirez la douille A ou B de la butée de profondeur.
Insérez l'embout correspondant ou l'adaptateur
pour douilles dans le support magnétique [8-3].
Remontez la douille A ou B.

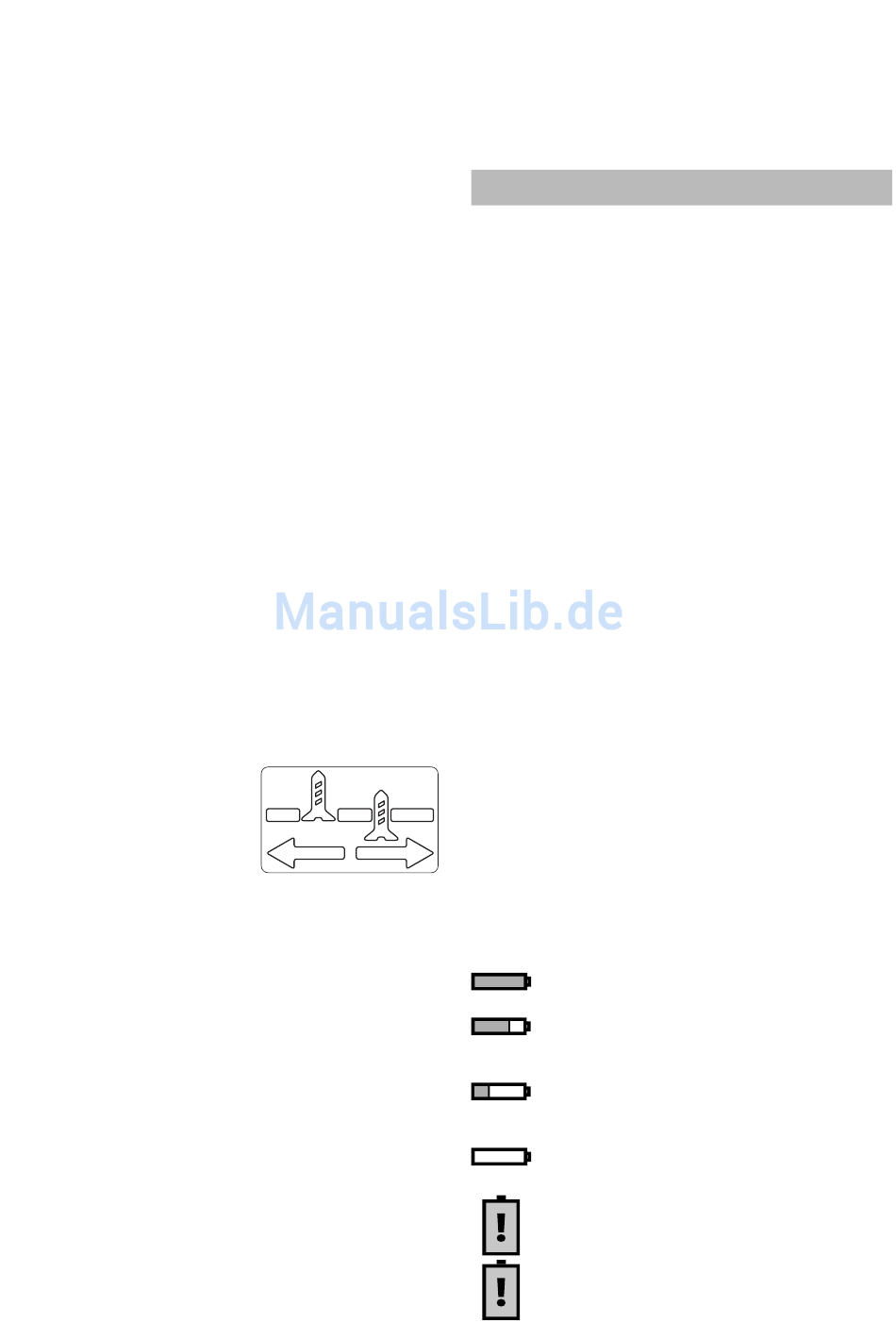

Réglage de la profondeur
Réglez la profondeur de
vissage souhaitée en
tournant le corps [8-4] –
voir symbole sur le socle.
Chaque position de cran-
tage modifi e la profondeur
de vissage de 0,1 mm.
Dévissage des vis
Si vous souhaitez à nouveau dévisser une vis, il
convient de retirer la douille A ou B. Commutez
ensuite la visseuse sur le sens de rotation à gauche
et dévissez la vis.
7.5 Support supplémentaire
Placez le support supplémentaire sur le col du coffret
de transmission, appuyez bien à fond pour que l'as-
sise du support tombe dans les saillies du coffret.
Serrez fermement en faisant pivoter la poignée du
support supplémentaire.
Le support supplémentaire peut être positionné
par pas de 30°.
La butée de profondeur [7-2] permet de régler la
profondeur de perçage.
7.6 Porte-outil dans la broche de la
perceuse
Afi n d'alléger et de raccourcir la longueur de la
machine, les embouts peuvent être montés di-
rectement dans le logement six pans creux de la
broche de la perceuse [4-1].
8

Fonctionnement

Pressez l'interrupteur MARCHE / ARRET [1-2] pour
mettre la machine en marche.
La vitesse de rotation est réglable en fonction de
la pression sur l'interrupteur MARCHE / ARRET.
Pour arrêter la machine, relâchez l'interrupteur
MARCHE / ARRET [1-2].
Après avoir relâché l'interrupteur MARCHE / ARRET,
la broche (mandrin de perçage) est freinée, ce qui
empêche une marche par inertie de l'outil.
Support d'embouts
Le réservoir d'embouts peut contenir des embouts,
des supports d'embouts. Grâce à son support ma-
gnétique, vous pourrez l'utiliser pour des vis ou
des objets analogues.
Clip pour ceinture
Attache pour fi xation sur la ceinture [1-7; à droite/à
gauche] permet d'attacher l'appareil au vêtement
de travail pour une courte durée.
Éclairage et affi chage de la capacité
de la batterie
La LED [1-9] sert d'éclairage et d'affi chage de la
capacité de la batterie :
Appuyer sur la touche d'éclairage [1-8].
1x éclairage allumé
► se désactive automatiquement après
30 min.
2x affi chage de la capacité de la batterie allumé
► se désactive automatiquement après 10 s.
3x LED éteinte
La LED [1-9] de la lampe affi che le niveau de
charge de la batterie.
LED verte – allumée en continu : La bat-
terie Li-ion est chargée à plus de 60%.
LED verte – clignotement lent : Le ni-
veau de charge de la batterie Li-ion se
situe entre 60 et 30%.
LED verte – clignotement rapide : Le
niveau de charge de la batterie Li-ion se
situe entre 30 et 0%.
LED jaune – allumée en continu : La
batterie est déchargée. Rechargez là!
LED rouge – allumée en continu : La
température de la batterie est en dehors
des valeurs limites admissibles.
LED rouge – clignotement : Affi chage
d'erreur général, par ex. mauvais contact,
[1-1]
