Colocar/retirar o porta-brocas
O porta-brocas é fi xo no eixo do adaptador angular
de forma análoga, como no fuso porta-brocas da
ferramenta.
7.4 Batente de profundidade
DC UNI FF
O batente de profundidade permite aparafusar um
parafuso com uma profundidade defi nida. Pode
ajustar a distância à qual a cabeça do parafuso de-
verá fi car em relação à peça a trabalhar a profun-
didade a que deverá penetrar na peça a trabalhar.
Montagem
Coloque o batente de profundidade sobre o fuso
da aparafusadora [8-1].
Puxe o anel de desbloqueio [8-2] para a frente.
Rode-o até o pino sextavado do batente engatar
no alojamento sextavado interior da ferramenta.
Pressione o batente contra o fuso da ferramenta.
Solte o anel de desbloqueio.
Desmontagem
Puxe o anel de desbloqueio [8-2] para a frente e
retire, então, o batente de profundidade do fuso.
Troca da ferramenta
Retire o casquilho A ou B do batente de profun-
didade. Insira o respectivo bit ou adaptador para
chaves de caixa no suporte magnético [8-3]. Volte
a aplicar o casquilho A ou B.

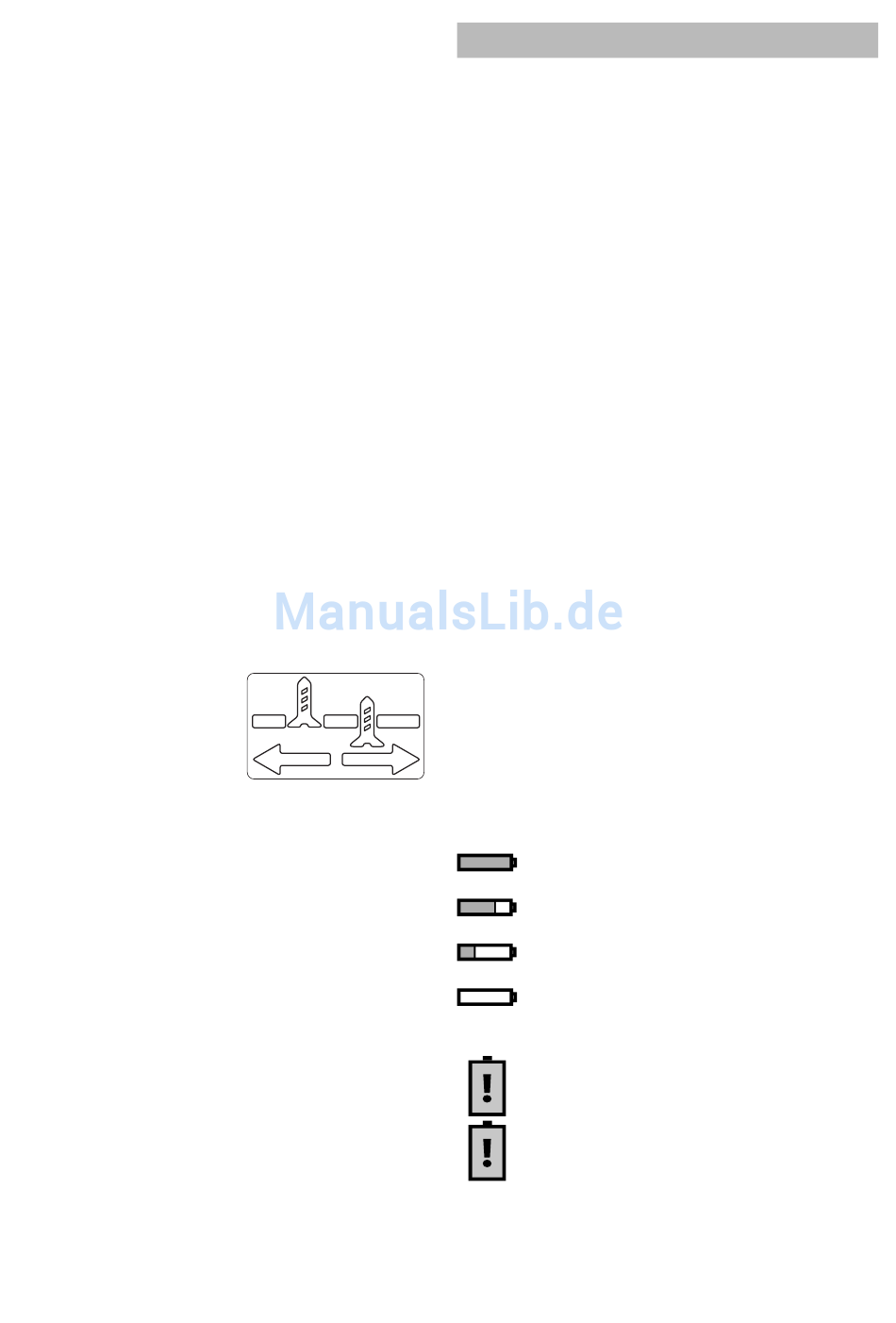

Ajuste da profundidade
Ajuste a profundidade de
aparafusamento pretendi-
da rodando a carcaça [8-4]
– ver símbolo no suporte.
Cada engate modifica a
profundidade de aparafu-
samento em 0,1 mm.
Desaparafusar os parafusos
Se pretender desaparafusar de novo um parafuso,
é necessário retirar o casquilho A ou B. Depois,
ajuste o sentido de rotação da aparafusadora para
rotação à esquerda e solte o parafuso.
7.5

Alca adicional

Insertem a alca adicional á caixa de cambio em
tope de maneira que o ressalto da alca se introduza
ás saliencias da caixa.
Apertem com pulso fi rme girando pela empunha-
dura da alca adicional.
É possível mudar a posicao da alca adicional por
30°.
Com o limitador de profundidade [7-2] pode-se
ajustar a profundidade de furação.
7.6 Fixação de ferramentas no fuso
porta-brocas
Para que a ferramenta se torne mais leve e mais
curta, os bits podem ser directamente introduzidos
no alojamento sextavado interior do fuso porta-
brocas [4-1].
76
8 Funcionamento
Prima o interruptor LIGAR/DESLIGAR [1-2] para
ligar a ferramenta.
Em função da pressão sobre o interruptor LIGAR/
DESLIGAR, o número de rotações pode ser coman-
dado de forma progressiva.
Para desligar, solte o interruptor LIGAR/DESLIGAR
[1-2].
Depois de soltar o interruptor LIGAR/DESLIGAR, o
fuso de trabalho (porta-brocas) é travado e, deste
modo, impede-se um movimento por inércia da
ferramenta.
Suporte para bits [1-1]
Em depósito dos bits é possível guardar os bits e
os seus suportes. Gracas ao suporte magnético é
possível usá-lo para parafusos e objectos seme-
lhantes.
Gancho para cinto
Abraçaderia para a fi xação ao cinto [1-7; à direita/à
esquerda] permite a fi xação de curta duração do
aparelho à roupa de serviço.
Iluminação e indicação de capacidade
do acumulador
O LED [1-9] serve como iluminação e como indi-
cação de capacidade do acumulador:
Premir teclar de iluminação [1-8].
1x Iluminação ligada
► desliga automaticamente após 30 min.
2x Indicação de capacidade do acumulador li-
gada
► desliga automaticamente após 10 seg.
3x LED desligado
O LED [1-9] da lâmpada indica o estado de
carga dos acumuladores.
LED verde – luz permanente: O acumu-
lador LiIon tem mais de 60 % de carga.
LED verde – luz intermitente lenta: O
acumulador LiIon tem 30–60 % de carga.
LED verde – luz intermitente rápida: O
acumulador LiIon tem 0–30 % de carga.
LED amarelo – luz intermitente: O acu-
mulador está sem carga. Deve ser carre-
gado!
LED vermelho – luz permanente: A
temperatura da bateria, da electrónica ou
do motor ultrapassou o limite admissível.
LED vermelho – luz intermitente: Si-
nal de avaria, por exemplo, mau contacto,
curto-circuito, acumulador defeituoso, etc.
► O indicador de carga do acumulador apenas fun-
ciona com acumuladores LiIon, não com acu-
muladores de NiCd ou NiMH.
