Gire el anillo hasta que la clavija hexagonal del tope
encaje en el alojamiento hexagonal de la máquina.
Presione el tope contra el husillo de la máquina.
Suelte el anillo de desbloqueo.
Desmontaje
Tire del anillo de desbloqueo [8-2] hacia delante y
extraiga el tope de profundidad del husillo.
Cambio de herramienta
Extraiga el casquillo A o B del tope de profundi-
dad. Inserte la punta de atornillar o adaptador co-
rrespondiente en el alojamiento magnético [8-3].
Vuelva a colocar el casquillo A o B.

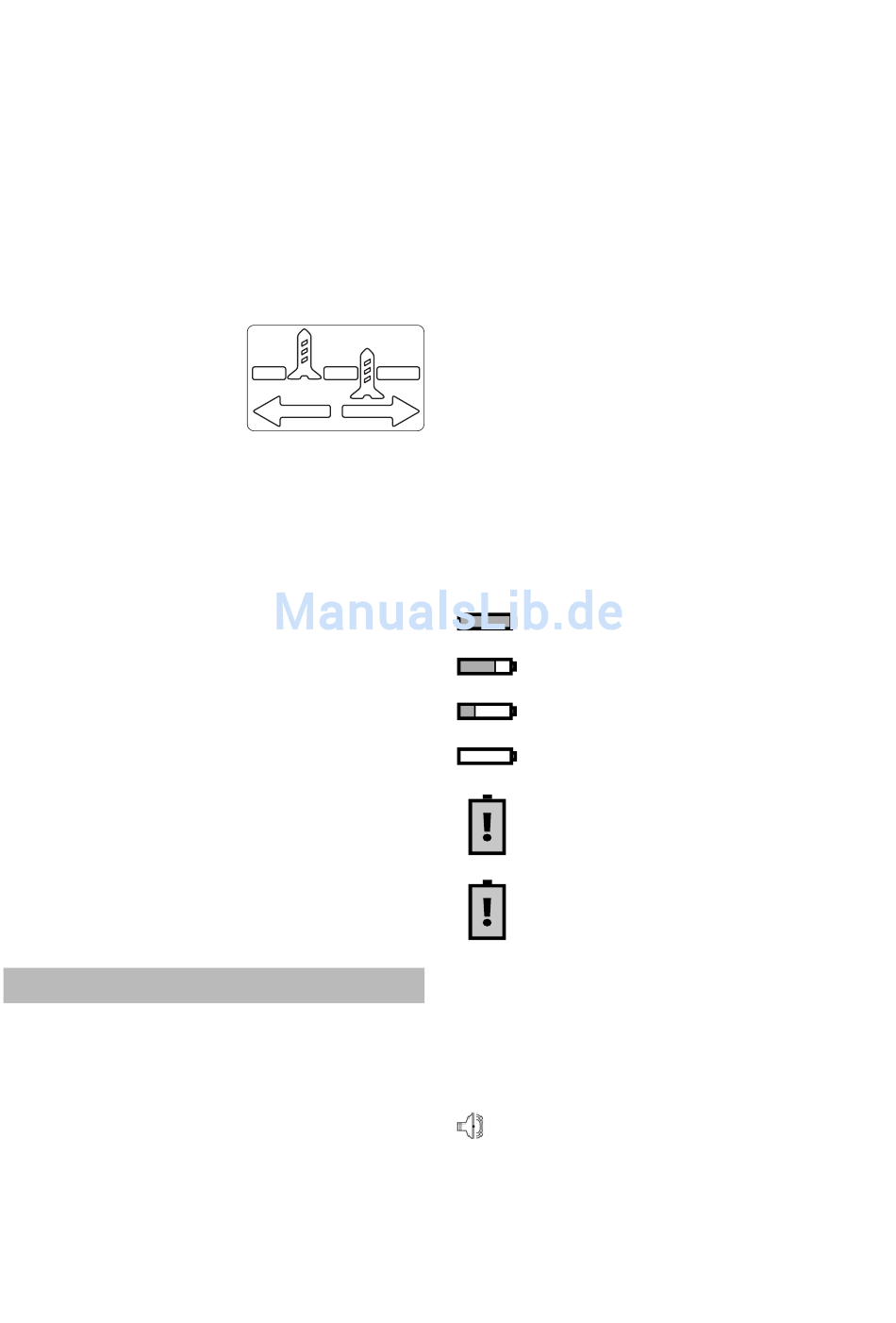

Ajuste de la profundidad
Ajuste la profundidad de
atornillado girando la car-
casa [8-4] (véase el sím-
bolo sobre el soporte).
Cada posición de enclava-
miento modifi ca la profun-
didad de atornillado en 0,1 mm.
Extracción del tornillo
Para desatornillar un tornillo, deberá extraer el
casquillo A o B. A continuación, ajuste el sentido
de giro de la atornilladora hacia la izquierda y ex-
traiga el tornillo.
7.5

Mango adicional

Mango adicional coloque en cuello de la caja de
cambio hasta el tope de modo, que el rebajo de
mango entre en los resaltos de la caja.
Apriete a fondo con giro de asta de mango adi-
cional.
Mango adicional es posible posicionar en pasos a
30°.
La profundidad de taladrado puede ajustarse con
el tope de profundidad [7-2].
7.6 Alojamiento para herramienta
en el husillo de taladrar
Para que la máquina sea más corta y ligera, se
pueden insertar las puntas de destornillador direc-
tamente en el alojamiento hexagonal del husillo
de taladrar [4-1].
8

Funcionamiento

Pulse el interruptor de conexión y desconexión [1-2]
para conectar la máquina.
Según la presión en el interruptor de conexión y
desconexión, el número de revoluciones se puede
controlar de modo continuo.
Para desconectar la máquina, suelte el interruptor
de conexión y desconexión [1-2].
Al soltar el interruptor de conexión y desconexión,
el husillo principal (portabrocas) se frena y ello
impide la marcha en inercia de la herramienta.
30
Compartimento para puntas de
destornillador [1-1]
En el receptor de bits es posible conservar los bits
y sujetadores de bits. Sujetador magnético es po-
sible usar también para conservación de tornillos
y de otros objetos similares.
Enganche de cinturón
Agarre para fi jación al cinturón [1-7; a la derecha/a
la izquierda] posibilitará fi jación a corto plazo del
aparato al vestido para trabajo.
Iluminación e indicación de la
capacidad de la batería
La luz LED [1-9] sirve para iluminar e indicar la
carga de la batería:
Pulsar la tecla de iluminación [1-8].
1x Iluminación conectada
► Se desconecta automáticamente pasados
30 min.
2x Indicación de la capacidad de la batería co-
nectada
► Se desconecta automáticamente pasados
10 seg.
3x Luz LED desconectada
La luz LED [1-9] indica el estado de carga de la
batería.
LED verde – luz permanente: La batería
Li-Ion se ha cargado a más de un 60%.
LED verde – parpadeo lento: La batería
Li-Ion se ha cargado a un 60–30%.
LED verde – parpadeo rápido: La bate-
ría Li-Ion se ha cargado a un 30–0%.
LED amarillo – luz permanente: La ba-
tería se ha descargado. Hay que cargarlo.
LED rojo – luz permanente: La tempe-
ratura de la batería, componentes elec-
trónicos o del motor está fuera del valor
límite permitido.
LED rojo – parpadeo: Señal de error
general, p. ej. no existe contacto, corto-
circuito, batería defectuosa, etc.
► El indicador de la carga de la batería funciona
sólo con las baterías Li-Ion y no con las baterías
NiCd ni NiMH.
Señal acústica de aviso
Con los siguientes estados de funcionamiento sue-
na una señal acústica de aviso y se desconecta la
herramienta:
• Se ha alcanzado el par de torsión ajus-
tado
peep
• "Block protect"; el par de arranque
demasiado alto
• Máquina sobrecargada
