Otočte ho tak, aby šesťhranný kolík dorazu zaskočil
do uchytenia s vnútorným šesťhranom na náradí.
Doraz pritlačte na vreteno náradia. Uvoľnite poistný
krúžok.
Demontáž
Poistný krúžok [8-2] potiahnite dopredu a potom
z vretena stiahnite hĺbkový doraz.
Výmena nástroja
Odoberte puzdro A alebo B hĺbkového dorazu. Do
magnetického držiaka [8-3] nasaďte požadovaný
bit alebo adaptér. Puzdro A alebo B nasaďte späť.
Nastavenie hĺbky
Otáčaním puzdra [8-4] nastavte požadovanú hĺbku
zaskrutkovania – pozri symbol na objímke. Každé
zaskočenie zmení hĺbku zaskrutkovania o 0,1 mm.
Vyskrutkovanie skrutiek
Ak chcete vyskrutkovať skrutku, musíte odobrať
puzdro A alebo B. Potom nastavte smer otáčania
skrutkovača doľava a vyskrutkujte skrutku.
7.5 Prídavné držadlo
Prídavné držadlo nasaďte na krk prevodovej skri-
ne na doraz tak, aby osadenie držadla zapadlo do
výstupkov na skrini.
Pevne utiahnite otáčením rukoväte prídavného dr-
žadla.
Prídavné držadlo je možné nastavovať po 30°.
Dorazovou tyčou [7-2] môžete nastaviť hĺbku vŕ-
tania.
7.6 Upnutie nástroja vo vŕtacom
vretene
Aby bolo náradie ľahšie a kratšie, treba bity nasadiť
priamo do upínania vŕtacieho vretena s vnútorným
šesťhranom [4-1].
8 Prevádzka
Pre zapnutie náradia stlačte spínač ZAP/VYP [1-2].
Tlakom na spínač ZAP/VYP treba plynulo regulovať
otáčky.
Pre vypnutie spínač ZAP/VYP [1-2] uvoľnite.
Po uvoľnení spínača ZAP/VYP sa pracovné vrete-
no (skľučovadlo) zabrzdí a zabráni sa tak dobehu
nástroja.
Zásobník bitov [1-1]
V zásobníku bitov je možné uchovávať bity, držia-
ky bitov. Vďaka magnetickému držiaku je možné
použiť na skrutky a podobné predmety.
Príchytka na opasok
Svorka [1-7; vpravo/vľavo] umožňuje krátkodobé
upevnenie prístroja na pracovný odev.
Osvetlenie a indikácia kapacity
akumulátora
LED-dióda [1-9] slúži ako osvetlenie a ako indikátor
kapacity akumulátora:
Stlačte tlačidlo osvetlenia [1-8].
1x Osvetlenie zapnuté
► automaticky sa vypne po uplynutí 30 mi-
nút.
2x Indikácia kapacity akumulátora zapnutá
► automaticky sa vypne po 10 sekundách.
3x LED-dióda vypnutá

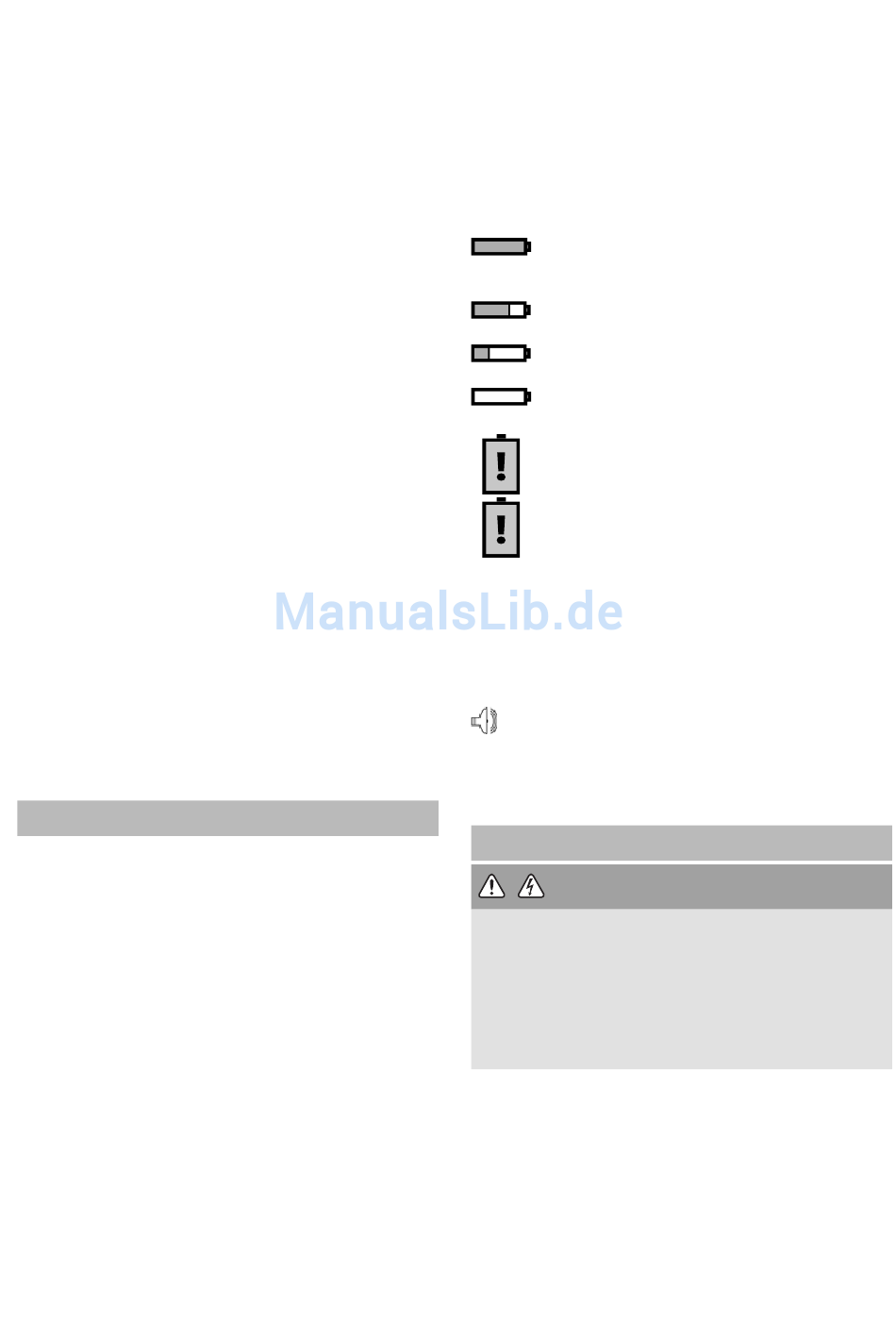

LED-dióda [1-9] svietidla indikuje stav nabitia aku-
mulátora.
Zelená LED – svieti nepretržite: Lítium-
-iónový akumulátor je nabitý na viac než
60 %.
Zelená LED – pomaly bliká: Lítium-ió-
nový akumulátor je nabitý na 60–30 %.
Zelená LED – rýchlo bliká: Lítium-iónový
akumulátor je nabitý na 30–0 %.
Žltá LED – svieti nepretržite: Akumu-
látor je vybitý. Nabite ho!
Červená LED – svieti nepretržite: Tep-
lota batérie, elektroniky alebo motora pre-
sahuje prípustnú hranicu.
Červená LED – bliká: Všeobecná signali-
zácia poruchy, napr. chybný kontakt, skrat,
chybný akumulátor atď.
► Ukazovateľ nabitia akumulátora funguje iba v
spojení s lítium-iónovým akumulátorom, nie s
akumulátorom NiCd alebo NiMH.
Výstražný akustický signál
Pri nasledujúcich prevádzkových stavoch zaznie
výstražný akustický signál a náradie sa vypne:
• Je dosiahnutý nastavený krútiaci
moment
píp
• „Block protect"; príliš vysoký rozbehový
moment
• Náradie je preťažené
9 Údržba a starostlivosť
VAROVANIE
Nebezpečenstvo poranenia, úrazu elektric-
kým prúdom
► Pred každou preventívnou a prevádzkovou údržbou
vyberte akumulátorovú súpravu z náradia!
► Akékoľvek údržby a opravy, ktoré vyžadujú otvore-
nie krytu motora, smie vykonávať iba autorizovaný
zákaznícky servis.
Dodržujte nasledujúce pokyny pre údržbu a sta-
rostlivosť
- Chladiace otvory elektrického náradia a nabíjač-
ky udržujte čisté, aby bolo zaistené chladenie.
- Pripojovacie kontakty elektrického náradia, na-
bíjačky a akumulátora udržujte čisté.
Pokyny pre akumulátory
- Akumulátory skladujte na suchom, chladnom
mieste pri teplote od 5 °C do 25 °C.
