7.3 Угловая насадка
► Ни в коем случае не для ударно-поворотного
сверления, а только для нормальной рабо-
ты!
Угловая насадка позволяет работать (сверлить,
завинчивать) перпендикулярно к продольной
оси дрели.
Установка угловой насадки
► Перед первым использованием необходимо
смазать шпиндель [4-1] и картер коробки
передач [6-1] небольшим количеством уни-
версального жира.
Освободите рычажок угловой насадки.
Насадку установите на шейку редуктора до упо-
ра так, чтобы насадка запала в выступы на ре-
дукторе.
Зафиксируйте рычажок насадки.
Положение угловой насадки можно устанавли-
вать по 30°.
Установка/снятие цангового патрона
Цанговый патрон крепится на вале угловой на-
садки так же, как и на шпинделе дрели.
7.4 Ограничитель глубины
DC UNI FF
Ограничитель глубины позволяет заворачивать
шуруп на определённую глубину. Вы можете от-
регулировать нужную глубину заворачивания в
зависимости от того, должна ли головка шурупа
выступать над поверхностью заготовки или быть
утоплена в неё.
Монтаж
Установите ограничитель глубины на шпиндель
шуруповёрта [8-1].
Потяните фиксирующее кольцо [8-2] вперёд.
Поворачивайте его до тех пор, пока шестигран-
ный хвостовик упора не будет зафиксирован в
креплении с внутренним шестигранником. При-
жмите упор к шпинделю инструмента. Отпустите
фиксирующее кольцо.
Демонтаж
Потяните фиксирующее кольцо [8-2] вперёд и
снимите ограничитель глубины со шпинделя.
Замена рабочего инструмента
Снимите втулку A или B ограничителя глубины.
Вставьте соответствующий бит или адаптер в
магнитный держатель [8-3]. Установите втулку
A или B на место.

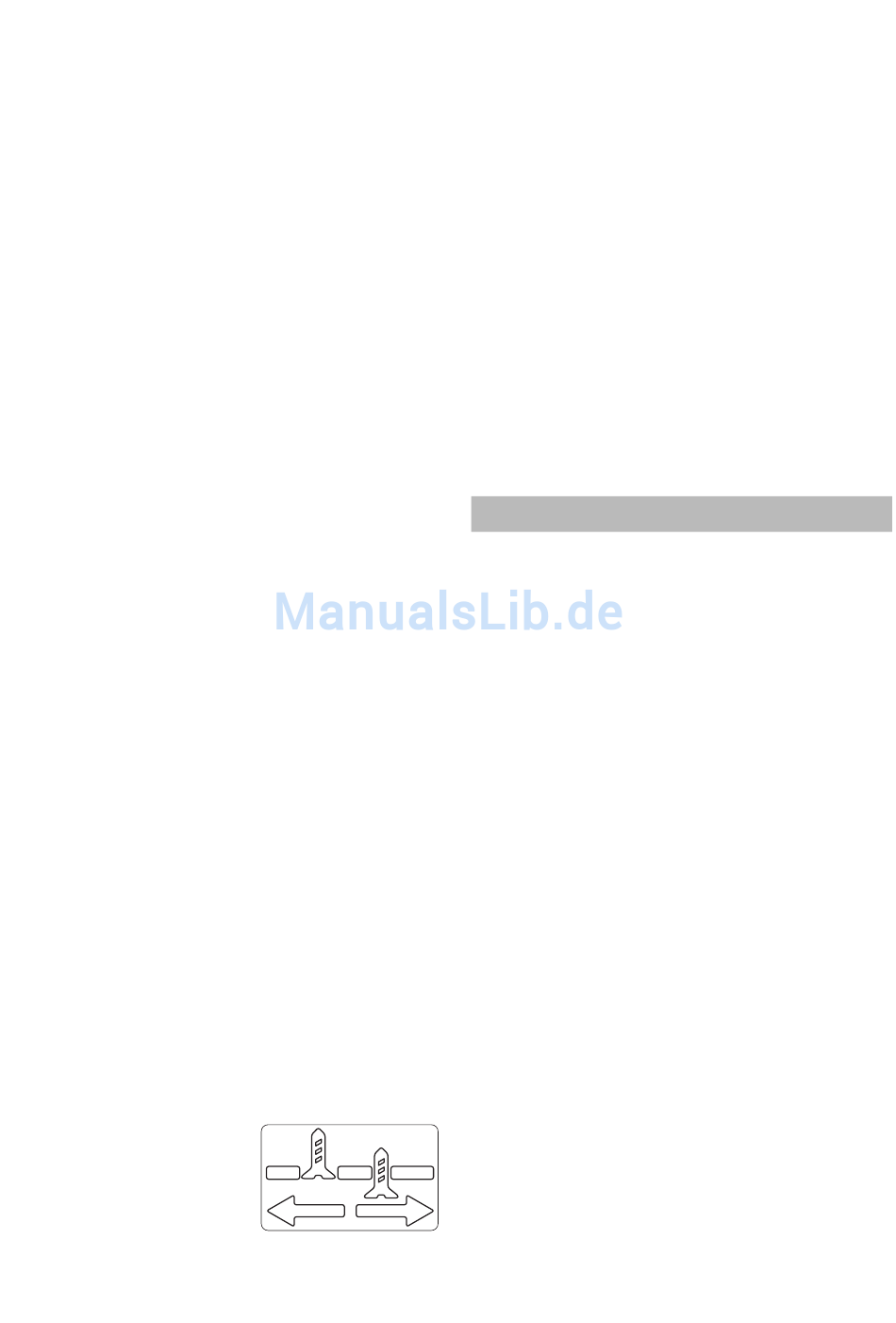

Регулировка глубины
У с т а н о в и т е н у ж -
ную глубину завора-
чивания путём
щения кожуха
— см. символ на патро-
не. Каждый щелчок при
вращении изменяет глубину заворачивания на
0,1 мм.
вра-
[8-4]
Выворачивание шурупов
Для выворачивания шурупа необходимо вновь
снять втулку A или B. Затем переключите на-
правление вращения шуруповёрта на левое и
выверните шуруп.
7.5 Вспомогательная ручка
Насадите вспомогательную ручку на шейку ре-
дуктора до упора так, чтобы ручка запала в вы-
ступы на редукторе.
Сильно затяните поворачиванием рукоятки
вспомогательной ручки.
Положение вспомогательной ручки можно уста-
навливать по 30°.
С помощю oграничителя глубины сверления [7-2]
можно изменить глубину сверления.
7.6 Зажимное приспособление
в шпинделе
Для уменьшения массы и длины дрели можно
вставлять биты непосредственно в крепление в
шпинделе [4-1] с внутренним шестигранником.
8 Эксплуатация
Для включения дрели нажмите на выключатель
[1-2].
В зависимости от силы нажатия на выключатель
плавно меняется частота вращения.
Для выключения дрели отпустите выключатель
[1-2].
После отпускания выключателя шпиндель (цан-
говый патрон) тормозится и благодаря этому ис-
ключается дальнейшее вращение инструмента.
Держатель бит [1-1]
В коробках бит можно хранить биты, держатели
бит. Благодаря магнитному держателю можно
использовать винты и подобные предметы.
Зажим для переноски на ремне
Зажим для крепления на ремень [1-7; направо/
налево] позволяет кратковременную фиксацию
устройства на спецодежду.
Подсветка и индикация ёмкости
аккумулятора
Светодиод [1-9] служит для подсветки и инди-
кации ёмкости аккумулятора:
Нажмите кнопку [1-8 подсветки.
1x включить подсветку
► автоматически выключается через 30
минут
2x включить индикацию ёмкости аккумуля-
тора
► автоматически выключается через 10
секунд
3x выключить светодиод
Светодиод [1-9] лампы отображает уровень за-
ряда аккумулятора.
