potřeno trochou víceúčelového tuku.
Sklíčidlo nasaďte na vrtací vřeteno [4-1].
Odjišťovací kroužek [4-2] vytáhněte dopředu.
Sklíčidlem otáčejte tak dlouho, dokud šestihranná
stopka sklíčidla nezaskočí do upínání vrtacího vře-
tena s vnitřním šestihranem.
Sklíčidlo zatlačte až na doraz na vrtací vřeteno.
Uvolněte odjišťovací kroužek [4-2].
Sejmutí sklíčidla
Odjišťovací kroužek [4-2] vytáhněte dopředu.
Sejměte sklíčidlo.
Výměna nástroje
Upínací objímkou [4-3] otáčejte proti směru hodi-
nových ručiček, aby se otevřely upínací čelisti.
Šipka na upínacím pouzdru naznačuje směr otáčení
pro otevření.
Nasaďte do sklíčidla nástroj.
POZOR
Nebezpečí poranění
► Nástroj musí být ve sklíčidle upnutý vystředě-
ně!
Nástroj utáhněte otáčením upínací objímky [4-3]
po směru hodinových ručiček.
7.2 Držák bitů CENTROTEC
Držák bitů CENTRO TEC umožňuje rychlou výměnu
nástrojů se stopkou CENTRO TEC.
► Nástroje CENTROTEC upínejte pouze do držáku
bitů CENTROTEC.
POZOR
Při výměně nástroje hrozí pořezání!
► Noste ochranné rukavice!
Nasazení držáku bitů CENTROTEC
Odjišťovací kroužek [5-1] vytáhněte dopředu.
Nasaďte držák na doraz na vrtací vřeteno [4-1].
Uvolněte odjišťovací kroužek [5-1].
Sejmutí držáku bitů CENTROTEC
Odjišťovací kroužek [5-1] vytáhněte dopředu.
Sejměte držák.
Výměna nástroje
Pro nasazení, resp. vyjmutí nástroje se stopkou
CENTRO TEC stáhněte oranžový kroužek [5-2].
Při nasazování otáčejte nástrojem, dokud jeho
šestihranná stopka nezaskočí do upínání vrtacího
vřetena s vnitřním šestihranem.
Uvolněte odjišťovací kroužek [5-2].
7.3 Úhlový nástavec
► Nikoliv pro vrtání s příklepem, ale pouze pro
normální práci!
Úhlový nástavec umožňuje práci (vrtání, šroubo-
vání) kolmo k podélné ose nářadí.
Nasazení úhlového nástavce
► Před prvním použitím by měly být vřeteno [4-1]
a krk převodovky [6-1] potřeny trochou více-
účelového tuku.
Povolte páčku úhlového nástavce.
Nástavec nasaďte na krk převodové skříně na doraz
tak, aby osazení nástavce zapadlo do výstupků na
skříni.
Zajistěte páčku nástavce.
Úhlový nástavec lze polohovat po 30°.
Nasazení / sejmutí sklíčidla
Sklíčidlo se na hřídel úhlového nástavce upevňuje
analogicky jako na vrtací vřeteno nářadí.
7.4 Hloubkový doraz DC UNI FF
Hloubkový doraz umožňuje zašroubovat šroub
s defi novanou hloubkou zašroubování. Můžete
nastavit vzdálenost, o niž má hlava šroubu pře-
čnívat nad povrchem obrobku nebo naopak být
v obrobku zapuštěna.
Montáž
Hloubkový doraz nasaďte na vřeteno šroubováku
[8-1].
Odjišťovací kroužek [8-2] vytáhněte dopředu.
Otáčejte dorazem tak dlouho, dokud stopka dorazu
nezaskočí do upínání vřetena. Hloubkový doraz
zatlačte až na doraz na vřeteno a uvolněte odjišťo-
vací kroužek.
Demontáž
Odjišťovací kroužek [8-2] vytáhněte dopředu a do-
raz stáhněte z vřetena.
Výměna nástroje
Sejměte kryt A nebo B hloubkového dorazu.
Nasaďte příslušný bit nebo adapter pro hlavici do
magnetického držáku [8-3]. Znovu nasaďte kryt
A nebo B.

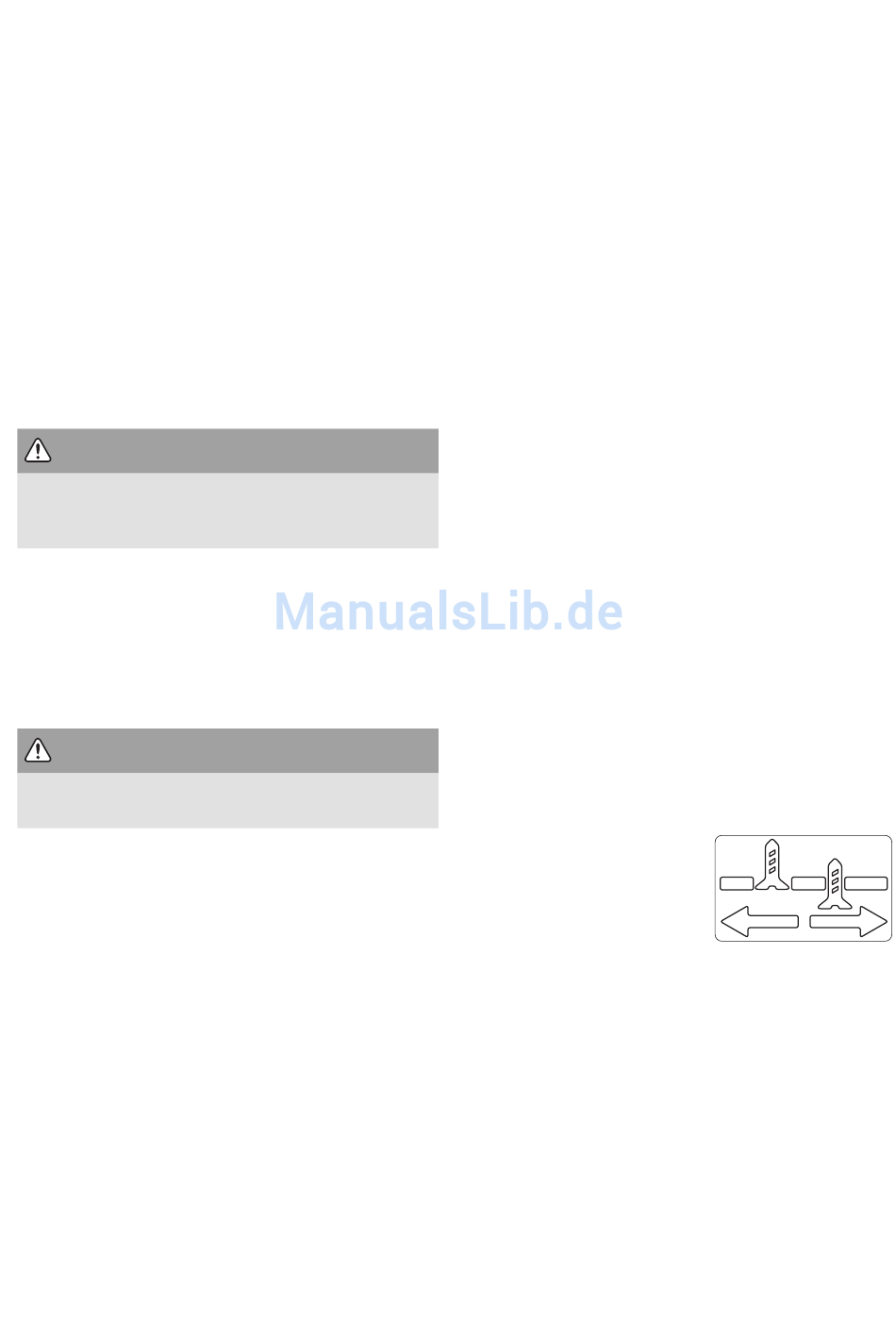

Nastavení hloubky
Otáčením objímky [8-4]
nastavte požadovanou
hloubku zašroubování –
viz symbol na objímce.
Každé zapadnutí změní
hloubku zašroubování o
0,1 mm.
Vyšroubování šroubů
Chcete-li nějaký šroub opět vyšroubovat, sejměte
pouzdro A nebo B. Pak přepněte smysl otáčení
šroubováku na levý chod a šroub vyšroubujte.
7.5 Přídavné držadlo
Přídavné držadlo nasaďte na krk převodové skří-
ně na doraz tak, aby osazení držadla zapadlo do
výstupků na skříni.
Pevně utáhněte otáčením rukojeti přídavného dr-
žadla.
Přídavné držadlo lze nastavovat po 30°.
Dorazovou tyčí [7-2] lze nastavit hloubku vrtání.
