1. Cover (A)
2. Cover (B)
E
3. Throttole cable
N
G

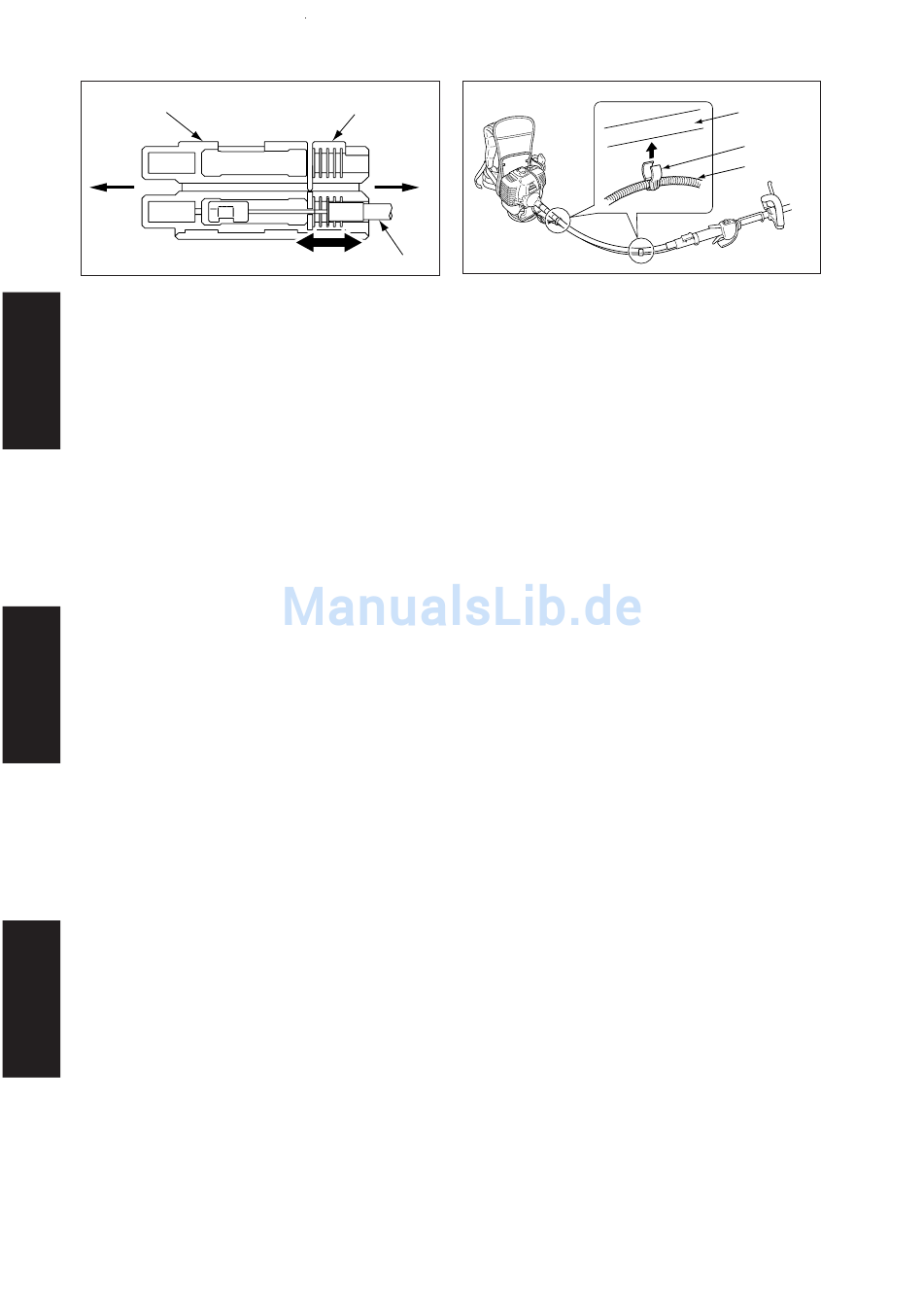

• The length of inner cable can be adjusted for proper
L
pulling by opening cover (B) and resetting flange of
I
throttle cable into a suitable groove on the left or right.
S
H
1. Schutzhülle (A)
2. Schutzhülle (B)
D
3. Gaszughülle
E
U
• Die länge des Gaszugs kann, nach öffnen der Schutzhülle
T
(B), richtig eingestellt werden, indem der Flansch der
S
Gaszughülle in die passende Rille gesetzt wird.
C
H
1. Coperchio (A)
I
2. Coperchio (B)
T
3. Filo acceleratore
A
L
• La lunghezza del cavo interno può essere regolata
I
aprendo il coperchio (B) e ripristinando la flangia del
A
cavo acceleratore sull'apposita scanalatura sul lato
N
sinistro o destro.
O
RM-4000/4000SI/5000
2
5
3
4. Engine side
5. Shaft tube side
4. Motorseite
5. Wellenseitig
4. Lato motore
5. Lato asta
1. Clip
2. Flexible shaft assembly
3. Throttle cable
• The 2 pieces of clip attached to flexible shaft assembly
must be set to appropriate positions on the throttle cable
(at epual distance on the whole length of the flexible shaft
assembly).
1. Halteband
2. Zsb. biegsame Welle
3. Gaszug
• Die 2 an der biegsamen Welle angebrachten Haltebänder
müssen so positioniert sen, daß der Gaszug auf der
ganzen Länge der biegsamen Welle gehalten wird.
1. Gancio
2. Flessibile
3. Filo acceleratore
• I due ganci attaccatl al flessibile devono essere
posizionati adeguatamente sul filo acceleratore (ad
egual distanza su tutta la lunghezza del fieaaibile).
