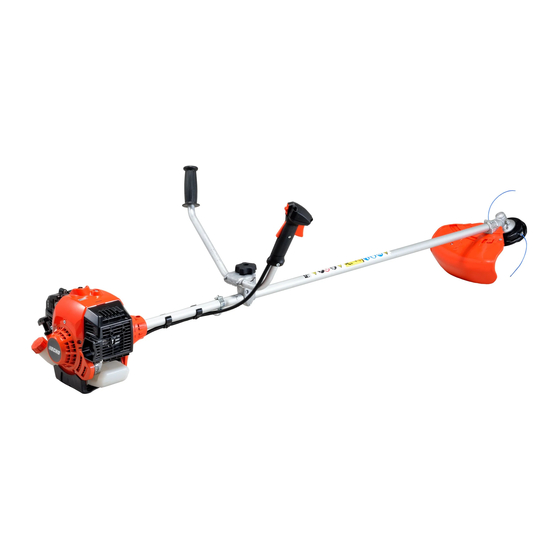

Echo SRM-420ES-LW Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Echo Anleitungen
  4. Rasentrimmer
  5. SRM-420ES-LW
  6. Bedienungsanleitung

Echo SRM-420ES-LW Bedienungsanleitung

Motorsense
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
1????
OPERATOR'S MANUAL
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUCCIONES
READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR
SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS IN-
JURY.
LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LESRÈGLES DE
SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN
ISQUE DE BLESSURE GRAVE.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BE
FOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS
RISIKO SCHWERER VERLETZUNGEN.
LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICACIONES
PARA UN FUNCIONAMIENTO SEGURO. DE NO HACERLO, PODRÍA SU-
FRIR LESIONES GRAVES.
SRM-420ES-LW
WARNING
AVERTISSEMENT
WARNUNG
ADVERTENCIA
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Echo SRM-420ES-LW

Inhaltszusammenfassung für Echo SRM-420ES-LW

  • Seite 1 DEUTSCH ESPAÑOL OPERATOR'S MANUAL MANUEL D'UTILISATION BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES SRM-420ES-LW WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS IN- JURY. AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LESRÈGLES DE SECURITÉ.LE NON-RESPECT DES RÈGLES DE SÉCURITÉ...
  • Seite 3 1Cover ENGLISH (Original instructions) OPERATOR'S MANUAL GRASS-TRIMMER/BRUSHCUTTER SRM-420ES-LW WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.

  • Seite 4: Inhaltsverzeichnis

    Contents For safe use of your product....................3 Description.......................... 8 Before you start ........................9 Packing list ........................9 Assembly ........................9 U-handle version......................10 Adjusting the balance ....................11 Preparing the fuel ......................12 Engine operation....................... 13 Starting the engine ...................... 13 Stopping the engine.....................

  • Seite 5: For Safe Use Of Your Product

    For safe use of your product For safe use of your product Important information WARNING Please ensure that you read the operator's manual before using your product. About your operator's manual  This manual contains necessary information about the assembly, operation, and maintenance of your product. Please read it carefully and absorb its contents.
  • Seite 6 For safe use of your product WARNING Vibration and cold  It is believed that a condition called Raynaud's Phenomenon which affects the fingers of certain individuals may be brought about by exposure to vibration and cold. Exposure to vibration and cold may cause tingling and burning, followed by loss of colour and numbness in the fingers.

  • Seite 7: Warning Notices

    For safe use of your product WARNING Environment of use and operation  Do not use the product:  under poor weather conditions.  on steep slopes or in places which give no secure foothold and are thus slippery.  at night or in dark places with poor visibility. ...
  • Seite 8 For safe use of your product Symbols Symbol form/shape Symbol description/applica- Symbol form/shape Symbol description/applica- tion tion The maximum speed of the Carefully read the operator's cutting attachment shaft in manual r/min Wear eyes, ears and head Keep bystanders away 15 m protection Wear foot protection and Petrol and oil mixture...

  • Seite 9: Safety Decal(S)

    For safe use of your product Symbol form/shape Symbol description/applica- Symbol form/shape Symbol description/applica- tion tion Beware of electric shocks Purge bulb (Primer) Safety decal(s)  The safety decal shown below has been attached to the products described in this manual. Ensure that you understand what the decal means before using your product.

  • Seite 10: Description

    Description Description Angle transmission Having two gears to change the Throttle trigger Activated by the operator's finger for angle of rotating axis. controlling the engine speed. Cutting attachment Nylon line cutting head for cutting 10. Throttle trigger lockout Locks throttle trigger in the grass and weed.

  • Seite 11: Before You Start

    Before you start Before you start Packing list  The following parts are packed separately in the packing box.  When you have unpacked the box, please check the parts that it contains.  Contact your dealer if anything is missing or broken. Engine Operation Shaft 1.

  • Seite 12: U-Handle Version

    Before you start U-handle version Operation shaft assembly Stand the engine upright on a level surface. Remove the index bolt (A). Loosen the clamp bolt (B) at the connection between the en- gine and the shaft tube. Carefully fit the shaft tube (C) to the engine, making sure that the power transmission shaft (D) is correctly engaged.

  • Seite 13: Installing Nylon Line Cutting Head

    Before you start Installing nylon line cutting head Insert locking tool (A) into a hole located on the right side of angle transmission while forcing retainer spring to the left side. Insert locking tool further into blade retainer fixing slot (B) to fix output shaft.

  • Seite 14: Preparing The Fuel

     Stored fuel ages. Do not mix more fuel than you expect to use in thirty (30) days. Fuel  Recommended mixture ratio; 50: 1 (2%) for ISO-L-EGD Standard (ISO/CD 13738), JASO FC,FD grade and ECHO Premium 50: 1 oil.  Do not mix directly in engine fuel tank.

  • Seite 15: Engine Operation

    Engine operation Engine operation Starting the engine WARNING Be particularly careful to observe the following precautions when starting the engine:  Move at least 3m from the place where you refuelled.  Place the product in a flat, well ventilated place. ...

  • Seite 16: Starting A Warm Engine

    Engine operation Move the choke lever (F) to the "Cold Start" (E) position. Alternately press and release the purge bulb (H) until the fuel is sucked up into it. Checking that the area around you is safe, hold the position closest to the engine firmly as shown in the illustration, pull- ing several times on the starter grip (I).

  • Seite 17: Trimming Operation

    Trimming operation Trimming operation DANGER  Always stop the engine when a cutting attachment jam occurs. Severe injury can occur if a jam is removed and the cutting attachment suddenly starts.  Do not operate the product without the shield in place. Any objects that ricochet off the cutting attachment could cause an accident or serious injury.

  • Seite 18: Using Shoulder Harness

    Trimming operation Using shoulder harness Always mount the trimmer correctly using the shoulder har- ness.  Buckle waist belt. Belt should be snug.  Attach product to harness.  Place shoulder harness over both shoulders and adjust straps so the connecting point latches as shown. ...
  • Seite 19 Trimming operation Scything  This is the cutting or mowing of large grassy areas by sweep- ing or swinging the trimmer in a level arc. Use a smooth, easy motion. Do not try to hack or chop down the grass. Tilt the ny- lon line cutting head to direct the debris away from you on the scything stroke.

  • Seite 20: Basic Trimming Operation With Metal Blade

    Trimming operation Basic trimming operation with metal blade WARNING  Please observe the following instructions when trimming.  Check to ensure that the trimmer blade has been tightened securely in place.  Replace the shield if it is damaged or cracked. ...

  • Seite 21: Maintenance And Care

    Maintenance and care Maintenance and care WARNING Observe the following precautions when checking and maintaining your product after use:  Turn the engine off and do not attempt to check or maintain the product until the engine has cooled. You could burn yourself. ...

  • Seite 22: Maintenance And Care

    Maintenance and care Replacing fuel filter Use a piece of metal wire or the like to pick up fuel filter (A) through fuel tank opening. Pull old filter from fuel line (B). Install new fuel filter. NOTE  If filter is excessive dirty or no longer fits properly, replace it. Carburettor adjustment WARNING ...
  • Seite 23 Maintenance and care Cooling system maintenance IMPORTANT  To maintain proper engine operating temperature, cooling air must pass freely through the cylinder fin area. This flow of air carries combustion heat away from the engine. Overheating and engine seizure can occur when: ...
  • Seite 24 Maintenance and care Lubricating drive shaft Inspect the drive shaft (A) every 100 hours of use and replenish grease if it is insufficient. NOTE  Use good quality lithium multi grease. Angle transmission Remove the plug (A) and drain screw (B) from the angle transmission (C).

  • Seite 25: Checking The Blade

    Maintenance and care Inspect blades (A) before installation. Check for sharpness. Dull blades increase the risk of blade kickback reactions. Small cracks can develop into fractures resulting in a piece of blade flying off during operation. Discard cracked blades no matter how small the crack. Insert locking tool (B) into a hole located on the right side of angle transmission while forcing retainer spring to the left side.

  • Seite 26: Replacing Nylon Line

    Maintenance and care Checking the nylon line cutting head Make sure each periphery of the 2 retaining pawls of housing spreads almost fully up to the outer periphery of the respec- tive cover window. Check mount of cutting head on trimmer and tighten if it is loose.
  • Seite 27 Maintenance and care When the line is wound to the end hook both line ends into respective notch of spool for retaining tentatively the line while leaving line ends approximately 10 cm beyond notch. Put spool into housing with the marked side visible. Pull out the line from housing.

  • Seite 28: Troubleshooting Table

    Maintenance and care Troubleshooting table IMPORTANT  For spare parts and consumables, please use only genuine parts and designated products and components. Using parts from other manufacturers or non-designated components may result in a malfunction. Problem Diagnosis Cause Solution The engine does There is no fuel in the fuel tank Fuel supply not start...

  • Seite 29: Storage

    Maintenance and care Manufacturer: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 JAPAN Authorized Representative in Europe: Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, United Kingdom Storage Long-term storage (30 days or more) WARNING  Do not store in sealed locations filled with fuel gas, or close to naked flames or sparks. You could cause a fire.

  • Seite 30: Specifications

    Do not use fuel containing me- thyl alcohol or more than 10% of ethyl alcohol. Two stroke, air-cooled engine oil. ISO-L-EGD Standard (ISO/CD 13738), JASO FC,FD grade and ECHO Premi- um 50:1 oil. Mixture ratio 50:1 part (2%)

  • Seite 31: Declaration Of Conformity

    GRASS-TRIMMER/BRUSHCUTTER Brand: ECHO Type: SRM-420ES-LW complies with: * the requirements of Directive 2006/42/EC (use of harmonized standard EN ISO 11806-1: 2011) * the requirements of Directive 2014/30/EU (use of harmonized standard EN ISO 14982: 2009)
  • Seite 32 1Notes and rear cover 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-028990 Printed in Japan 0x0xxxx zzzz ES X750216-7400 © 2017...
  • Seite 33 1Couverture FRANÇAIS (Notice originale) MANUEL D'UTILISATION COUPE-HERBE/DÉBROUSSAIL- LEUSE SRM-420ES-LW AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RÈGLES DE SECURITÉ. LE NON-RESPECT DES RÈGLES DE SÉCURITÉ ENTRAÎNE UN RISQUE DE BLESSURE GRAVE.
  • Seite 34 Table des matieres Pour utiliser l'appareil en toute sécurité ................3 Description.......................... 8 Avant de commencer......................9 Contenu de l'emballage ....................9 Assemblage ........................9 Version brancard en U....................10 Equilibrage........................11 Préparation du carburant ..................... 12 Fonctionnement du moteur....................13 Démarrage du moteur....................

  • Seite 35: Pour Utiliser L'appareil En Toute Sécurité

    Pour utiliser l'appareil en toute sécurité Pour utiliser l'appareil en toute sécurité Information importante AVERTISSEMENT Lire attentivement le manuel d'utilisation avant d'utiliser l'appareil pour la première fois. À propos du manuel d'utilisation  Ce manuel contient les informations nécessaires au montage, à l'utilisation et à l'entretien de l'appareil. L'utilisateur doit donc le lire attentivement et intégrer les informations qu'il contient.
  • Seite 36 Pour utiliser l'appareil en toute sécurité AVERTISSEMENT Exposition aux vibrations et au froid  Les personnes exposées aux vibrations et au froid peuvent être victimes du phénomène de Raynaud, une affection qui touche les doigts. L'exposition à des vibrations et au froid peut provoquer une sensation de picotement et de brûlure, suivie d'une décoloration et d'un engourdissement des doigts.

  • Seite 37: Etiquettes Et Symboles D'avertissement

    Pour utiliser l'appareil en toute sécurité AVERTISSEMENT Port d'équipements de protection  Toujours porter les équipements de protection suivants pour utiliser un coupe- herbe. 1. Protection de la tête (casque) : protège la tête. 2. Casque de protection anti-bruit ou protecteurs d'oreilles : protègent l'ouïe. 3.

  • Seite 38: Autres Indications

    Pour utiliser l'appareil en toute sécurité Autres indications REMARQUE IMPORTANT Ce type de message fournit des Le texte dans l'encadré où figure le Le cercle barré indique conseils relatifs à l'utilisation et à l'en- mot « IMPORTANT » donne des in- une interdiction.

  • Seite 39: Étiquette(S) De Sécurité

    Pour utiliser l'appareil en toute sécurité Forme des symboles Description/application des Forme des symboles Description/application des symboles symboles Ne pas utiliser l'appareil dans Niveau de puissance sonore des endroits mal aérés garanti Attention aux risques d'incen- Démarrage du moteur Attention aux risques de choc électrique Étiquette(s) de sécurité...

  • Seite 40: Description

    Description Description 1. Renvoi d'angle. Avec deux engrenages pour changer 9. Gâchette d'accélérateur. Activée par le doigt de l'utilisa- l'angle de l'axe de rotation. teur pour contrôler le régime moteur. 2. Outil de coupe. Tête de coupe à fil nylon pour couper 10.

  • Seite 41: Avant De Commencer

    Avant de commencer Avant de commencer Contenu de l'emballage  Les pièces suivantes sont conditionnées séparément dans le carton d'emballage.  Lors de l'ouverture du carton, passer en revue les pièces qu'il contient.  Contacter un revendeur si une pièce est manquante ou endommagée. Moteur Barre de travail 1.

  • Seite 42: Version Brancard En U

    Avant de commencer Version brancard en U Assemblage de la barre de travail Mettre le moteur à la verticale, sur une surface plane. Retirer le boulon d'indexage (A). Desserrer le boulon de serrage (B) au niveau du joint entre le moteur et le tube de transmission. Insérer soigneusement le tube de transmission (C) dans le moteur en veillant à...

  • Seite 43: Equilibrage

    Avant de commencer Montage de la tête de coupe à fil nylon Insérer l'outil de blocage (A) dans l'orifice situé sur le côté droit du renvoi d'angle tout en poussant le ressort de retenue vers la gauche. Enfoncer l'outil de blocage dans le trou de blocage de lame (B) pour fixer l'arbre de sortie.

  • Seite 44: Préparation Du Carburant

     Richesse du mélange recommandée ; 50 : 1 (2 %) selon la norme ISO-L-EGD (ISO/CD 13738), la norme JASO FC,FD et l'huile ECHO Premium 50 : 1.  Ne pas faire le mélange directement dans le réservoir de car- burant.

  • Seite 45: Fonctionnement Du Moteur

    Fonctionnement du moteur Fonctionnement du moteur Démarrage du moteur AVERTISSEMENT Veiller à bien respecter les mesures de précaution suivantes lors du démarrage du moteur :  S'éloigner d'au moins 3 mètres de l'endroit où le ravitaillement a été effectué.  Placer l'appareil sur une surface plane et dans un endroit bien aéré. ...

  • Seite 46: Démarrage Du Moteur À Chaud

    Fonctionnement du moteur Placer la manette de starter (F) en position « Démarrage à froid » (Cold Start) (E). Comprimer et relâcher la pompe d'amorçage (H) jusqu'à ce que le carburant soit aspiré. Après avoir vérifié que la zone entourant l'utilisateur ne pré- sente aucun risque, tenir fermement l'appareil le plus près possible du moteur comme illustré...

  • Seite 47: Utilisation De L'appareil

    Utilisation de l'appareil Utilisation de l'appareil DANGER  Toujours couper le moteur en cas de blocage de l'outil de coupe. Une fois l'objet débloqué, l'outil de coupe redémarrerait soudainement, entraînant ainsi un risque de blessure grave.  Ne pas utiliser l'appareil sans le protecteur d'outil. Il est possible que des objets ricochent sur l'outil de coupe et soient projetés vers l'utilisateur, entraînant ainsi un risque d'ac- cident ou de blessure grave.

  • Seite 48: Utilisation Du Harnais

    Utilisation de l'appareil Utilisation du harnais Toujours monter correctement le coupe-herbe avec le har- nais.  Attacher la ceinture. La ceinture doit être bien ajustée.  Fixer l'appareil au harnais.  Placer le harnais sur les épaules et régler les courroies pour positionner les points d'accrochage comme indiqué.
  • Seite 49 Utilisation de l'appareil Fauchage  Le fauchage consiste à couper ou tondre de grandes surfaces d'herbe en effectuant des mouvements en arc de cercle avec l'appareil. Procéder par mouvements lents et réguliers. Ne pas essayer de hacher l'herbe. Incliner la tête de coupe à fil nylon de sorte que les débris ne soient projetés dans la direction de l'utilisateur durant l'opération de fauchage.

  • Seite 50: Utilisation De Base De L'appareil Avec Lame Métallique

    Utilisation de l'appareil Utilisation de base de l'appareil avec lame métallique AVERTISSEMENT  Respecter les instructions suivantes lors de l'utilisation de l'appareil.  Vérifier que la lame est bien serrée et maintenue fermement en place.  Remplacer le protecteur d'outil s'il est endommagé ou fissuré. ...

  • Seite 51: Entretien

    Entretien Entretien AVERTISSEMENT Respecter les mesures de précaution suivantes lors de la vérification et de l'entretien de l'appareil après utilisation :  Couper le moteur et attendre qu'il refroidisse avant la vérification ou l'entretien de l'appareil. Il existe un risque de brûlure. ...

  • Seite 52: Entretien

    Entretien Nettoyage du filtre à air Couper le starter. Desserrer la vis et retirer le couvercle du filtre à air (A). Retirer le filtre à air (B) (le filtre à air est situé à l'intérieur du couvercle de filtre à air). Brosser le filtre pour le désencrasser ou le nettoyer à...
  • Seite 53 Entretien partie Caractéristiques. REMARQUE S'il est impossible de régler correctement le carburateur avec la vis de réglage du régime de ralenti (T), s'adresser impérati- vement à un revendeur-réparateur agréé. Entretien du système de refroidissement IMPORTANT  Pour maintenir la température de fonctionnement correcte du moteur, l'air de refroidissement doit circuler librement à...
  • Seite 54 Entretien Vérification de la bougie d'allumage Vérifier l'écartement des bougies. L'écartement correct est compris entre 0,6 mm et 0,7 mm. Vérifier si l'électrode est usée. Vérifier s'il y a de l'huile ou d'autres dépôts sur l'isolant. Si la bougie d'allumage est sale, la nettoyer. Ne pas nettoyer au jet de sable.

  • Seite 55: Vérification De La Lame

    Entretien Pose de la lame (en option) AVERTISSEMENT  Porter des gants résistants lorsque la lame doit être manipulée.  En cas de remplacement de la lame pendant une opération de taille, s'assurer que le moteur est coupé et que les lames ne tournent plus.
  • Seite 56 Entretien  Lorsque la lame commence à s'émousser, il est possible de continuer à l'utiliser en la retournant.  En cas de fêlure ou de déformation de la lame, les vibrations émises par l'appareil augmentent. Procéder au remplacement de la lame. ...
  • Seite 57 Entretien Plier le fil à 15 cm du milieu de sa longueur totale et accro- cher la partie pliée sur l'« encoche » du séparateur intermé- diaire. Enrouler le fil bien tendu dans la rainure de la bobine en sui- vant «...

  • Seite 58: Guide De Dépannage

    Entretien Guide de dépannage IMPORTANT  En ce qui concerne les pièces de rechange et les consommables, utiliser uniquement des pièces d'origine et les produits et les composants recommandés. L'utilisation de pièces d'autres marques ou de composants inappropriés peut entraîner un dysfonctionnement de l'appareil. Problème Diagnostic Cause...

  • Seite 59: Remisage

    Entretien Fabricant : YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokyo 198-8760, JAPON Représentant autorisé en Europe : Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Royaume-Uni Remisage Remisage de longue durée (30 jours ou plus) AVERTISSEMENT  Ne pas entreposer l'appareil dans un endroit clos contenant des vapeurs de carburant, ou à proximité de sources de flammes ou d'étincelles.

  • Seite 60: Caractéristiques

    Huile pour moteur 2 temps à refroidissement par air. Norme ISO-L-EGD (ISO/CD 13738), norme JASO Rapport de mélange FC,FD et huile ECHO Premium 50:1. 50:1 (2 %) Outil de coupe : Tête de coupe à fil nylon (largeur de coupe)

  • Seite 61: Déclaration De Conformité

    : COUPE-HERBE/DÉBROUSSAILLEUSE Marque : ECHO Type : SRM-420ES-LW est conforme : * aux exigences de la directive 2006/42/CE (utilisation de la norme harmonisée EN ISO 11806-1: 2011) * aux exigences de la directive 2014/30/UE (utilisation de la norme harmonisée EN ISO 14982: 2009) * aux exigences de la directive 2000/14/CE Procédure d'évaluation de la conformité...
  • Seite 62 1Remarques et dos de couverture NOTES X750-028990 X750216-7400 2017...
  • Seite 63 NOTES X750-028990 X750216-7400 2017...
  • Seite 64 1-7-2 Suehirocho, Ohme, Tokyo 198-8760, JAPON TÉLÉPHONE : 81-428-32-6118. FAX : 81-428-32-6145. X750-028990 Imprimé au Japon 0x0xxxx zzzz ES X750216-7400 © 2017...
  • Seite 65 1Schutzabdeckung DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG RASENTRIMMER/MOTORSENSE SRM-420ES-LW WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.
  • Seite 66 Inhalt Sichere Verwendung des Produkts ..................3 Beschreibung........................8 Bevor Sie beginnen ......................9 Packliste ........................9 Zusammenbau....................... 9 U-Griff-Version......................10 Ausrichten der Balance....................11 Bereitstellen des Kraftstoffs ..................12 Bedienung des Motors...................... 13 Starten des Motors ...................... 13 Stoppen des Motors ....................14 Trimmen..........................

  • Seite 67: Sichere Verwendung Des Produkts

    Sichere Verwendung des Produkts Sichere Verwendung des Produkts Wichtige Informationen WARNUNG Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Allgemeines zu dieser Bedienungsanleitung  Diese Bedienungsanleitung enthält wichtige Informationen über Montage, Bedienung und Instandhaltung Ihres Produkts. Bitte lesen Sie sie sorgfältig durch, und machen Sie sich mit dem Inhalt vertraut. ...

  • Seite 68: Angemessene Unterweisung

    Sichere Verwendung des Produkts WARNUNG Vibration und Kälte  Es wird vermutet, dass das Raynaud-Syndrom, das die Finger mancher Menschen befällt, durch stark vibrierende Arbeitsgeräte und Arbeiten bei Kälte herbeigeführt wird. Durch stark vibrierende Arbeitsgeräte und dem Arbeiten bei Kälte kann sich ein Prickeln und Brennen bemerkbar machen, dem sich Farblosigkeit und Gefühllosigkeit der Finger anschließen.

  • Seite 69: Schutzausrüstung Tragen

    Sichere Verwendung des Produkts WARNUNG Schutzausrüstung tragen  Tragen Sie beim Arbeiten mit dem Trimmer immer die folgende Schutzausrüstung: 1. Kopfschutz (Helm): schützt den Kopf 2. Gehörschutzbügel oder Ohrenstöpsel: schützen das Gehör 3. Schutzbrille: schützt die Augen 4. Gesichtsschutzschild: schützt das Gesicht 5.

  • Seite 70: Sonstige Kennzeichnungen

    Sichere Verwendung des Produkts Sonstige Kennzeichnungen HINWEIS WICHTIG Kreis mit umgekehrtem Hinweise dieser Art enthalten Tipps Umrahmter Text mit der Überschrift Schrägstrich bedeutet, zur Verwendung, Pflege und Wartung „WICHTIG“ enthält wichtige dass das Dargestellte des Produkts. Informationen zur Verwendung, unzulässig ist. Überprüfung, Wartung und Lagerung des in dieser Anleitung beschriebenen Produkts.

  • Seite 71: Sicherheitsaufkleber

    Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Nicht in Räumen mit Garantierter schlechter Belüftung Schallleistungspegel verwenden Achtung, Brandgefahr Motorstart Achtung, Stromschlag-Gefahr Sicherheitsaufkleber  Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden.

  • Seite 72: Beschreibung

    Beschreibung Beschreibung Winkelgetriebe Ermöglicht es, den Winkel der 9. Gashebel Regelt die Motordrehzahl und wird durch den Rotationsachse zu andern. Bediener mit einem Finger betätigt. 2. Schneidvorrichtung Nylonfadenkopf zum Schneiden 10. Gashebelsperre Dient zum Arretieren des Gashebels von Gras und Unkraut. im Leerlauf, bis Sie mit der rechten Hand den Griff ganz 3.

  • Seite 73: Bevor Sie Beginnen

    Bevor Sie beginnen Bevor Sie beginnen Packliste  Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten.  Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts.  Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. Motor Antriebswelle 1.

  • Seite 74: U-Griff-Version

    Bevor Sie beginnen U-Griff-Version Montage der Antriebswelle Stellen Sie den Motor aufrecht auf eine ebene Fläche. Den Rastbolzen (A) entfernen. Die Klemmschraube (B) an der Verbindung zwischen Motor und Antriebswellenrohr lösen. Das Antriebswellenrohr (C) vorsichtig am Motor ansetzen, dabei darauf achten, dass die Antriebswelle (D) korrekt einrastet.

  • Seite 75: Montage Des Nylonfadenkopfs

    Bevor Sie beginnen Montage des Nylonfadenkopfs Stecken Sie das Arretierwerkzeug (A) in das Loch auf der rechten Seite des Winkelgetriebes. Drücken Sie dabei die Rückhaltefeder nach links. Stecken Sie das Arretierwerkzeug in das Arretierungsloch (B) der Fixierplatte, um den Werkzeugaufnahmebolzen zu blockieren.

  • Seite 76: Bereitstellen Des Kraftstoffs

     Gelagerter Kraftstoff altert. Mischen Sie nicht mehr Kraftstoff an, als Sie voraussichtlich innerhalb der nächsten dreißig (30) Tage verbrauchen werden. Kraftstoff  Empfohlenes Mischverhältnis: 50 : 1 (2 %) Öl nach ISO-L- EGD Standard (ISO/CD 13738), JASO FC, FD und ECHO Premium 50: 1-Öl.  Mischen Sie den Kraftstoff nicht direkt im Motor-Kraftstofftank. Kraftstoffversorgung ...

  • Seite 77: Bedienung Des Motors

    Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Befolgen Sie beim Starten des Motors unbedingt die folgenden Sicherheitsregeln:  Entfernen Sie sich mindestens 3 m von der Stelle, an der die Betankung erfolgte.  Platzieren Sie das Produkt an einem ebenen, gut belüfteten Ort. ...

  • Seite 78: Starten Eines Warmen Motors

    Bedienung des Motors Stellen Sie den Chokehebel (F) auf die Position „Kaltstart" (E). Betätigen Sie die Kraftstoffpumpe (H) so oft (drücken und loslassen), bis sie Kraftstoff angesaugt hat. Halten Sie das Gerät möglichst nahe am Motor (siehe Abbildung), nachdem Sie die Sicherheit des Ortes überprüft haben, und ziehen Sie mehrmals am Startergriff (I).
  • Seite 79 Trimmen Trimmen GEFAHR  Stellen Sie den Motor sofort ab, wenn die Schneidvorrichtung blockiert wird. Wenn die Blockade beseitigt wird und die Schneidvorrichtung plötzlich anläuft, kann es zu schweren Verletzungen kommen.  Verwenden Sie das Produkt niemals ohne den daran befestigten Schutzschild. Von der Schneidvorrichtung abprallende Gegenstände können Unfälle mit schweren Verletzungen verursachen.

  • Seite 80: Trimmen

    Trimmen Verwendung des Schultergurts Hängen Sie den Trimmer immer ordnungsgemäß am Schultergurt auf.  Schnallen Sie den Taillengurt fest. Der Gurt muss eng anliegen.  Befestigen Sie das Gerät am Schultergurt.  Legen Sie die Schultergurte über beide Schultern, und stellen Sie sie so ein, dass der Verschluss sitzt, wie in der Abbildung gezeigt.

  • Seite 81: Skalpieren Und Kantenschneiden

    Trimmen Winkel zur Wand Schneidgut Schräg gestellte Schneidvorrichtung Winkel zum Boden Mähen  Hierbei werden große Grasflächen durch Schwingen des Trimmers in einem horizontalen Bogen gemäht. Arbeiten Sie in gleichmäßigen, ruhigen Bewegungen. Versuchen Sie nicht, das Gras durch Hackbewegungen zu schneiden. Kippen Sie den Nylonfadenkopf so, dass das gemähte Gras von Ihnen weg auf die bereits gemähte Fläche geworfen wird.

  • Seite 82: Einfaches Trimmen Mit Metallmesser

    Trimmen  Achten Sie darauf, dass der Nylonfaden nicht mit beschädigtem Zaundraht in Berührung kommt. Durch den Trimmer abgebrochene Drahtstücke können mit hoher Geschwindigkeit durch die Luft geschleudert werden. Einfaches Trimmen mit Metallmesser WARNUNG  Befolgen Sie beim Trimmen die folgenden Anweisungen: ...
  • Seite 83 Trimmen Unkraut mähen  Beim Mähen wird die Schneidvorrichtung in einem horizontalen Bogen geschwungen. Dadurch lassen sich große Bereiche rasch von Gras und Unkraut befreien. Die Sensenmethode eignet sich jedoch nicht zum Mähen von hohem, zähem Unkraut oder holzhaltiger Vegetation. ...

  • Seite 84: Wartung Und Pflege

    Wartung und Pflege Wartung und Pflege WARNUNG Beachten Sie die folgenden Sicherheitsregeln, wenn Sie das Produkt nach der Verwendung überprüfen bzw. warten:  Schalten Sie den Motor ab und überprüfen bzw. warten Sie das Produkt erst dann, wenn der Motor abgekühlt ist. Andernfalls können Sie sich verbrennen.

  • Seite 85: Wartung Und Pflege

    Wartung und Pflege Reinigen des Luftfilters Schließen Sie den Choke. Lösen Sie die Schraube, und entfernen Sie die Luftfilterabdeckung (A). Entfernen Sie den Luftfilter (B) (befindet sich unter der Luftfilterabdeckung). Reinigen Sie den Filter durch Abbürsten oder mittels Druckluft. Setzen Sie den Filter wieder ein. Setzen Sie die Abdeckung wieder auf, und ziehen Sie die Schraube an.

  • Seite 86: Überprüfen Des Kraftstoffsystems

    Wartung und Pflege Wenn Sie einen Drehzahlmesser haben, stellen Sie die Leerlaufanschlagschraube nach den Angaben im Abschnitt „Technische Daten" ein. HINWEIS Wenn der Vergaser mit der Leerlaufanschlagschraube (T) nicht korrekt eingestellt werden kann, müssen Sie einen autorisierten Vertragshändler kontaktieren. Wartung des Kühlsystems WICHTIG ...
  • Seite 87 Wartung und Pflege Überprüfen der Zündkerze Prüfen Sie den Elektrodenabstand. Der korrekte Abstand beträgt 0,6 bis 0,7 mm. Prüfen Sie die Elektrode auf Verschleiß. Prüfen Sie den Isolierkörper auf Öl- oder andere Ablagerungen. Wenn die Zündkerze schmutzig ist, reinigen. Dafür keinen Sandstrahl verwenden.
  • Seite 88 Wartung und Pflege Montage des Messers (option) WARNUNG  Tragen Sie beim Arbeiten mit dem Trimmermesser robuste Handschuhe.  Wenn während eines Trimmereinsatzes ein Trimmermesser ausgetauscht werden muss, vergewissern Sie sich, dass der Motor zuvor ausgeschaltet wurde und das Messer zum Stillstand gekommen ist. ...

  • Seite 89: Überprüfen Des Messers

    Wartung und Pflege Überprüfen des Messers  Verwenden Sie nur Messer, die vom Hersteller für dieses Modell vorgesehen sind.  Wenn das Messer einen Riss aufweist, ersetzen Sie es sofort durch ein neues.  Achten Sie darauf, dass das Messer gemäß den Anweisungen montiert wird.
  • Seite 90 Wartung und Pflege Drücken Sie die Rückhaltestifte (an beiden Seiten) nach innen, und entfernen Sie den Deckel. Es ist leichter, ein Teil nach dem anderen zu entfernen. Entfernen Sie die Fadenspule. Wenn der Nylonfaden auf der Spule aufgebraucht ist, entfernen Sie den Rest des Fadens, und wickeln Sie den neuen Faden gemäß...
  • Seite 91 Wartung und Pflege Fehlerbehebung WICHTIG  Verwenden Sie nur Original-Ersatzteile und -Verbrauchsprodukte, die für das Gerät zugelassen sind. Die Verwendung von Teilen anderer Hersteller oder nicht zugelassener Produkte kann zu Fehlfunktionen führen. Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten.

  • Seite 92: Hersteller

    Wartung und Pflege Hersteller: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokio 198-8760, JAPAN Autorisierter Repräsentant in Europa: Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Vereingtes Königreich LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG  Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entweichen können, und nicht in der Nähe von Flammen oder Funken.

  • Seite 93: Technische Daten

    Bleifreies Normalbenzin. Verwenden Sie bleifreies Benzin mit mindestens 89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10% Öl Ethylalkohol. Motoröl für luftgekühlte Zweitaktmotoren. ISO-L-EGD Standard (ISO/CD 13738), JASO FC,FD und ECHO Premium 50:1 Öl. Mischverhältnis 50:1 (2%) Schneidvorrichtung: Nylonfaden-Schneidkopf (Schneidbreite)

  • Seite 94: Konformitätserklärung

    Gerät: RASENTRIMMER/MOTORSENSE Marke: ECHO Typ: SRM-420ES-LW Folgendem entspricht: * Anforderungen der Richtlinie 2006/42/EG (Verwendung der harmonisierten Norm EN ISO 11806-1: 2011) * Anforderungen der Richtlinie 2014/30/EU (Verwendung der harmonisierten Norm EN ISO 14982: 2009) * Anforderungen der Richtlinie 2000/14/EG Konformitätsbewertungsverfahren nach ANHANG V...
  • Seite 95 1Notizen und hintere Umschlagseite NOTIZEN X750-028990 X750216-7400 2017...
  • Seite 96 1-7-2 Suehirocho, Ohme, Tokio 198-8760, JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X750-028990 Gedruckt in Japan 0x0xxxx zzzz ES X750216-7400 © 2017...
  • Seite 97 1Tapa ESPAÑOL (Instrucciones originales) MANUAL DE INSTRUCCIONES CORTABORDES/DESBROZADORA SRM-420ES-LW ADVERTENCIA LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICA- CIONES PARA UN FUNCIONAMIENTO SEGURO. DE NO HACERLO, PODRÍA SUFRIR LESIONES GRAVES.
  • Seite 98 Contenido Para una utilización segura del producto................3 Descripción ......................... 8 Antes de comenzar......................9 Lista de piezas....................... 9 Montaje .......................... 9 Versión con manillar doble ..................10 Ajuste del equilibro ...................... 11 Preparación del combustible ..................12 Funcionamiento del motor ....................13 Arranque del motor ......................

  • Seite 99: Para Una Utilización Segura Del Producto

    Para una utilización segura del producto Para una utilización segura del producto Información importante ADVERTENCIA Asegúrese de leer el manual de instrucciones antes de utilizar el producto. Acerca del manual de instrucciones  Este manual proporciona la información necesaria para el montaje, funcionamiento y mantenimiento de esta máqui- na.
  • Seite 100 Para una utilización segura del producto ADVERTENCIA Las vibraciones y el frío  Se cree que puede contraerse una enfermedad llamada fenómeno de Raynaud, que afecta a los dedos de ciertos individuos, si está expuesto a vibraciones y frío. La exposición a las vibraciones y al frío puede causar el cosquilleo y quemazón de los dedos, seguidos de pérdida de color y sensación de dedos dormidos.

  • Seite 101: Avisos De Advertencia

    Para una utilización segura del producto ADVERTENCIA Condiciones de uso y de funcionamiento  No utilice el producto:  en condiciones meteorológicas adversas.  sobre pendientes inclinadas o en lugares en los que no exista un apoyo firme para los pies y el terreno sea res- baladizo.
  • Seite 102 Para una utilización segura del producto Símbolos Forma y silueta del símbolo Descripción / aplicación del Forma y silueta del símbolo Descripción / aplicación del símbolo símbolo La velocidad máxima del eje Lea atentamente el manual de del accesorio de corte en instrucciones.
  • Seite 103 Para una utilización segura del producto Forma y silueta del símbolo Descripción / aplicación del Forma y silueta del símbolo Descripción / aplicación del símbolo símbolo Tenga cuidado de no sufrir Cubeta de purga (cebador) descargas eléctricas Adhesivo(s) de seguridad ...

  • Seite 104: Descripción

    Descripción Descripción Transmisión en ángulo Con dos engranajes para Gatillo del acelerador Se acciona con el dedo y sirve cambiar el ángulo del eje giratorio. para controlar la velocidad del motor. Accesorio de corte Cabezal con hilo de nailon para 10.

  • Seite 105: Antes De Comenzar

    Antes de comenzar Antes de comenzar Lista de piezas  En la caja de embalaje están empaquetadas de forma separada las siguientes piezas.  Cuando haya desempaquetado la caja, compruebe que contenga las siguientes piezas.  Póngase en contacto con su distribuidor si falta alguna o está rota. Motor Eje de funcionamiento 1.

  • Seite 106: Versión Con Manillar Doble

    Antes de comenzar Versión con manillar doble Conjunto del eje de funcionamiento Coloque el motor en vertical sobre una superficie nivelada. Afloje el perno de guía (A). Afloje el perno de la abrazadera (B) en la conexión entre el motor y el tubo del eje. Instale con cuidado el tubo del eje (C) en el motor, asegu- rándose de que el eje de transmisión de potencia (D) esté...

  • Seite 107: Instalación Del Cabezal De Corte De Hilo De Nylon

    Antes de comenzar Instalación del cabezal de corte de hilo de nylon Introduzca la herramienta de bloqueo (A) en el orificio ubica- do en el lado derecho de la transmisión en ángulo forzando al mismo tiempo el muelle de retén hacia el lado izquierdo. Introduzca aún más la herramienta de bloqueo en la ranura de fijación (B) del retén de la cuchilla para fijar el eje de sa- lida.

  • Seite 108: Preparación Del Combustible

     Relación de mezcla recomendada: 50 : 1 (2 %) para ISO-L- EGD Standard (ISO/CD 13738), para aceite JASO FC, FD y ECHO Premium 50 : 1.  No haga la mezcla directamente en el depósito de combusti- ble del motor.

  • Seite 109: Funcionamiento Del Motor

    Funcionamiento del motor Funcionamiento del motor Arranque del motor ADVERTENCIA Tenga especial cuidado de seguir las siguientes precauciones cuando arranque el motor:  Muévase por lo menos 3m del lugar en donde ha repostado.  Coloque el producto en un lugar plano y bien ventilado. ...

  • Seite 110: Parada Del Motor

    Funcionamiento del motor Mueva la palanca del estrangulador (F) a la posición de "Arranque en frío" (E). Pulse y libere alternativamente el cebador (H) hasta que succione combustible. Comprobando que el área que tiene alrededor sea segura, mantenga la posición más cercana al motor firmemente tal como se muestra en la ilustración y tire varias veces del puño del arranque (I).

  • Seite 111: Funcionamiento Del Recorte De Bordes

    Funcionamiento del recorte de bordes Funcionamiento del recorte de bordes PELIGRO  Pare siempre el motor cuando se produzca una obstrucción del accesorio de corte. En caso contrario, al eliminar la obstrucción, el accesorio de corte podría arrancar de repente y causarle heridas. ...

  • Seite 112: Uso Del Arnés

    Funcionamiento del recorte de bordes Uso del arnés Coloque siempre correctamente el cortabordes utilizando el arnés.  Abróchese el cinturón. El cinturón debe quedar ceñido.  Coloque el dispositivo en el arnés.  Coloque el arnés sobre ambos hombros y ajuste las tiras para los bloqueos del punto de conexión tal como se mues- tra.
  • Seite 113 Funcionamiento del recorte de bordes Siega  Consiste en el corte o siega de grandes áreas con hierbas, ba- rriendo con el cortador o haciéndolo oscilar en un arco llano. Utilice un movimiento suave y fácil. No intente cortar a "hacha- zos".

  • Seite 114: Funcionamiento Básico Del Recorte De Bordes Con La Cuchilla Metálica

    Funcionamiento del recorte de bordes Funcionamiento básico del recorte de bordes con la cuchilla metálica ADVERTENCIA  Cuando recorte bordes, tenga en cuenta las siguientes instrucciones.  Compruebe y asegúrese de que la cuchilla del cortabordes está bien apretada en su sitio. ...

  • Seite 115: Mantenimiento Y Cuidados

    Mantenimiento y cuidados Mantenimiento y cuidados ADVERTENCIA Cuando compruebe o realice el mantenimiento del producto después del uso, tenga en cuenta las siguientes precau- ciones:  Apague el motor y no intente realizar ninguna comprobación ni mantenimiento del producto hasta que el motor se haya enfriado.

  • Seite 116: Mantenimiento Y Cuidados

    Mantenimiento y cuidados Limpieza del filtro de aire Cierre el estrangulador. Afloje el tornillo y saque la tapa del filtro de aire (A). Saque el filtro de aire (B) (el filtro de aire está ubicado dentro de la tapa del filtrador de aire). Limpie la suciedad del filtro cepillándolo o límpielo con aire comprimido.
  • Seite 117 Mantenimiento y cuidados NOTA Cuando no pueda ajustar correctamente el carburador con el tornillo de ajuste de la velocidad de ralentí (T), deberá ponerse en contacto con un servicio técnico autorizado. Mantenimiento del sistema de enfriamiento IMPORTANTE  Para mantener la temperatura adecuada de funcionamiento del motor, el aire de enfriamiento debe pasar libremente a través del área de aletas del cilindro.

  • Seite 118: Comprobación De La Bujía

    Mantenimiento y cuidados Comprobación de la bujía Compruebe la distancia entre electrodos de la bujía. La dis- tancia correcta está entre 0,6 mm y 0,7 mm. Compruebe la bujía por si tuviera los electrodos gastados. Inspeccione el aislante por si tuviera aceite u otros depósi- tos.
  • Seite 119 Mantenimiento y cuidados Instalación de la cuchilla (opcional) ADVERTENCIA  Utilice guantes de alta resistencia cuando trabaje con la cuchilla del cortabordes.  Cuando sustituya la cuchilla del cortabordes durante un trabajo de corte, asegúrese de que el motor esté apagado y de que se han detenido las cuchillas.
  • Seite 120 Mantenimiento y cuidados  Cuando la cuchilla de corte deje de estar afilada debido al desgaste, déle la vuelta y podrá seguir usándola.  Cuando la cuchilla se melle o doble aumentarán las vibracio- nes. En ese caso, sustitúyala por una nueva. ...
  • Seite 121 Mantenimiento y cuidados Doble el hilo de tal modo que una de las puntas esté alejada 15 cm de la otra punta cuando todo el hilo esté doblado por la mitad, y enganche el punto medio doblado en la "ranura" del separador intermedio.

  • Seite 122: Tabla De Localización De Averías

    Mantenimiento y cuidados Tabla de localización de averías IMPORTANTE  Para piezas de repuesto y consumibles, utilice sólo piezas auténticas y productos y componentes indicados. La utilización de piezas de otros fabricantes o de componentes no indicados pueden derivar en un fallo de funcionamiento. Problema Diagnóstico Causa...

  • Seite 123: Almacenamiento

    Mantenimiento y cuidados Fabricante: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokio 198-8760, JAPÓN Representante autorizado en Europa: Atlantic Bridge Limited Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, Reino Unido Almacenamiento Almacenamiento durante un largo periodo (30 días o más) ADVERTENCIA ...

  • Seite 124: Características Técnicas

    Aceite para motor de 2 tiempos refrigerado por aire. Aceite ISO-L-EGD Standard (ISO/CD 13738), JASO Relación de mezcla FC, FD y ECHO Premium 50:1. Proporción 50:1 (2%) Accesorio de corte: Cabezal de corte del hilo de nailon (franja de corte)

  • Seite 125: Declaración De Conformidad

    CORTABORDES/DESBROZADORA Marca: ECHO Tipo: SRM-420ES-LW cumple con: * los requisitos de la Directiva 2006/42/CE (aplicación de la norma armonizada EN ISO 11806-1: 2011) * los requisitos de la Directiva 2014/30/UE (aplicación de la norma armonizada EN ISO 14982: 2009) * los requisitos de la Directiva 2000/14/CE Procedimiento de valoración de conformidad según ANEXO V...
  • Seite 126 1Notas y contraportada 1-7-2 Suehirocho, Ohme, Tokio 198-8760, JAPÓN TELÉFONO: 81-428-32-6118. FAX: 81-428-32-6145. X750-028990 Impreso en Japón 0x0xxxx zzzz ES X750216-7400 © 2017...
  • Seite 128 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-028990 Printed in Japan 0x0xxxx zzzz ES X750216-7400 2017 ©...

Diese Anleitung auch für:

Srm-420es

Inhaltsverzeichnis
