Echo SRM-335TES Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Echo Anleitungen
  4. Rasentrimmer
  5. SRM-335TES
  6. Bedienungsanleitung

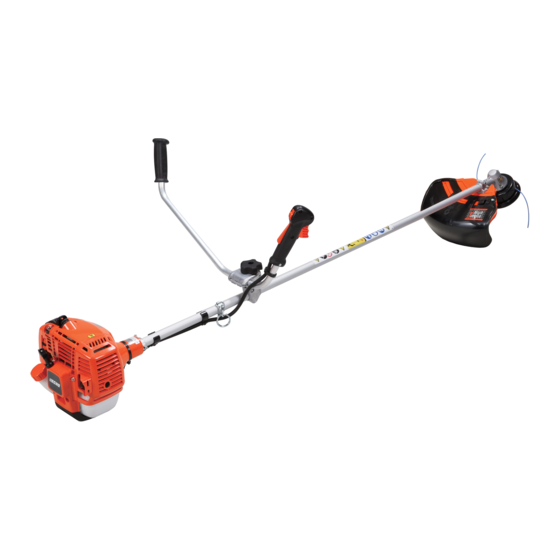

Echo SRM-335TES Bedienungsanleitung

Grass-trimmer
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
1????
OPERATOR'S MANUAL
BEDIENUNGSANLEITUNG
MANUALE PER L'OPERATORE
MANUAL DE INSTRUCCIONES
READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR
SAFE OPERATION.
FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BE-
FOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS
RISIKO SCHWERER VERLETZUNGEN.
LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LA-VORARE
IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCA-TA OSSERVANZA
DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICA-CIONES
PARA UN FUNCIONAMIENTO SEGURO. DE NO HACER-LO, PODRÍA SUFRIR
LESIONES GRAVES.
SRM-335TES
WARNING
WARNUNG
AVVERTENZA
ADVERTENCIA
ENGLISH
DEUTSCH
ITALIANO
ESPAÑOL
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Echo SRM-335TES

Inhaltszusammenfassung für Echo SRM-335TES

  • Seite 1 ITALIANO ESPAÑOL OPERATOR'S MANUAL BEDIENUNGSANLEITUNG MANUALE PER L'OPERATORE MANUAL DE INSTRUCCIONES SRM-335TES WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BE- FOLGEN SIE DIE SICHERHEITSREGELN.
  • Seite 33 1Notes and rear cover MEMORANDUM X753-004630 X753212-0800 2011...
  • Seite 34 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X753-004630 Printed in Japan 0x0xxxx zzzz ES X753212-0800 © 2011...
  • Seite 35 1Schutzabdeckung DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG RASENTRIMMER/MOTORSENSE SRM-335TES WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLET- ZUNGEN.
  • Seite 36 Einfaches Trimmen mit dem Nylonfadenkopf .............. 18 Einfaches Trimmen mit Metallmesser................20 Wartung und Pflege ......................22 Wartungsrichtlinien ...................... 22 Wartung und Pflege ..................... 22 LAGERUNG......................... 31 Technische Daten......................32 Konformitätserklärung....................... 33 Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte ......34...

  • Seite 37: Sichere Verwendung Des Produkts

    Sichere Verwendung des Produkts Sichere Verwendung des Produkts Wichtige Informationen WARNUNG Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Allgemeines zu dieser Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen über Montage, Bedienung und Instandhaltung Ihres Produkts. Bitte lesen Sie sie sorgfältig durch, und machen Sie sich mit dem Inhalt vertraut. Bewahren Sie die Anleitung stets an einem schnell zugänglichen Ort auf.
  • Seite 38 Sichere Verwendung des Produkts WARNUNG Vibration und Kälte Es wird vermutet, dass das Raynaud-Syndrom, das die Finger mancher Menschen befällt, durch stark vibrierende Arbeitsgeräte und Arbeiten bei Kälte herbeigeführt wird. Durch stark vibrierende Arbeitsgeräte und dem Arbeiten bei Kälte kann sich ein Prickeln und Brennen bemerkbar machen, dem sich Farblosigkeit und Gefühllosigkeit der Finger anschließen.

  • Seite 39: Warnhinweise

    Sichere Verwendung des Produkts WARNUNG Schutzausrüstung tragen Tragen Sie beim Arbeiten mit dem Trimmer immer die folgende Schutzausrüstung: 1. Kopfschutz (Helm): schützt den Kopf 2. Gehörschutzbügel oder Ohrenstöpsel: schützen das Gehör 3. Schutzbrille: schützt die Augen 4. Gesichtsschutzschild: schützt das Gesicht 5.
  • Seite 40 Sichere Verwendung des Produkts Sonstige Kennzeichnungen HINWEIS WICHTIG Kreis mit umgekehrtem Hinweise dieser Art enthalten Tipps Umrahmter Text mit der Überschrift Schrägstrich bedeutet, zur Verwendung, Pflege und Wartung „WICHTIG" enthält wichtige dass das Dargestellte des Produkts. Informationen zur Verwendung, unzulässig ist. Überprüfung, Wartung und Lagerung des in dieser Anleitung beschriebenen Produkts.
  • Seite 41 Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Nicht in Räumen mit Garantierter schlechter Belüftung Schallleistungspegel verwenden Achtung, Brandgefahr Motorstart Achtung, Stromschlag-Gefahr...

  • Seite 42: Sicherheitsaufkleber

    Sichere Verwendung des Produkts Sicherheitsaufkleber Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden. Falls der Sicherheitsaufkleber aufgrund von Verschleiß oder Beschädigung nicht mehr lesbar ist oder sich abgelöst hat, erwerben Sie bitte einen neuen Sicherheitsaufkleber von Ihrem Händler, und bringen Sie ihn an der nachstehend gezeigten Stelle an.

  • Seite 43: Beschreibung

    Beschreibung Beschreibung Winkelgetriebe Ermöglicht es, den Winkel der 9. Stoppschalter Schiebeschalter, der oben am Gehäuse Rotationsachse zu andern. des Gashebels montiert ist. Schalter für den Betrieb 2. Schneidvorrichtung Nylonfadenkopf zum Schneiden nach vorn auf „RUN", zum Stoppen des Motors nach von Gras und Unkraut.

  • Seite 44: Bevor Sie Beginnen

    Bevor Sie beginnen Bevor Sie beginnen Packliste Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten. Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts. Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. 1. Motor und Antriebswellenrohr 7.

  • Seite 45: Zusammenbau

    Bevor Sie beginnen Zusammenbau WARNUNG Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt korrekt zusammenbauen. Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen führen. Rundgriff-Version Befestigung des Rundgriffs Befestigen Sie den Rundgriff (A) und die Halterung (C) am Antriebswellenrohr.

  • Seite 46: Montage Des Schutzschilds

    Bevor Sie beginnen Montage des Schutzschilds Befestigen Sie das Schutzschild (A) am Winkelgetriebe und ziehen Sie die 4 Schrauben (B) fest. Montage des Nylonfadenkopfs VORSICHT Verhindern Sie mit Hilfe des Arretierwerkzeugs ein Mitdrehen des Werkzeugaufnahmebolzens, bevor Sie den Fadenkopf montieren. Stecken Sie das Arretierwerkzeug in das Loch auf der rechten Seite des Winkelgetriebes.
  • Seite 47 Bevor Sie beginnen Der mitgelieferte Schultergurt ist fur Personen mit einer Grose von 150 bis 195 cm und einem einem Bauchumfang von 60 bis 140 cm geeignet. Tragen Sie den Schultergurt, wenn dies in dieser Bedienungsanleitung empfohlen oder vorgeschrieben wird. Justieren Sie sowohl den Gurt als auch die Trageöse (A) am Gerät so, dass das Gerät mit der Schneidvorrichtung einige Zentimeter über dem Boden (B) hängt.

  • Seite 48: Bereitstellen Des Kraftstoffs

    Gelagerter Kraftstoff altert. Mischen Sie nicht mehr Kraftstoff an, als Sie voraussichtlich innerhalb der nächsten dreißig (30) Tage verbrauchen werden. Kraftstoff Empfohlenes Mischverhältnis: 50 : 1 (2 %) Öl nach ISO-L- EGD Standard (ISO/CD 13738), JASO FC, FD und ECHO Premium 50: 1-Öl. Mischen Sie den Kraftstoff nicht direkt im Motor-Kraftstofftank. Kraftstoffversorgung Befüllen Sie den Tank nicht bis zur Einfüllöffnung (A).

  • Seite 49: Bedienung Des Motors

    Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Befolgen Sie beim Starten des Motors unbedingt die folgenden Sicherheitsregeln: Entfernen Sie sich mindestens 3 m von der Stelle, an der die Betankung erfolgte. Platzieren Sie das Produkt an einem ebenen, gut belüfteten Ort. Vergewissern Sie sich, dass nirgendwo Kraftstoff austritt.

  • Seite 50: Starten Eines Warmen Motors

    Bedienung des Motors Stellen Sie den Chokehebel (F) auf die Position „Kaltstart" (E). Betätigen Sie die Kraftstoffpumpe (H) so oft (drücken und loslassen), bis sie Kraftstoff angesaugt hat. Halten Sie das Gerät möglichst nahe am Motor (siehe Abbildung), nachdem Sie die Sicherheit des Ortes überprüft haben, und ziehen Sie mehrmals am Startergriff (I).
  • Seite 51 Trimmen Trimmen GEFAHR Stellen Sie den Motor sofort ab, wenn die Schneidvorrichtung blockiert wird. Wenn die Blockade beseitigt wird und die Schneidvorrichtung plötzlich anläuft, kann es zu schweren Verletzungen kommen. Verwenden Sie das Produkt niemals ohne den daran befestigten Schutzschild. Vom Trimmermesser abprallende Gegenstände können Unfälle mit schweren Verletzungen verursachen.

  • Seite 52: Trimmen

    Trimmen Verwendung des Schultergurts Hängen Sie den Trimmer immer ordnungsgemäß am Schultergurt auf. Schnallen Sie den Taillengurt fest. Der Gurt muss eng anliegen. Befestigen Sie das Gerät am Schultergurt. Rundgriff-Version Legen Sie den Schultergurt über die linke Schulter, und stellen Sie die Riemen so ein, dass sich die Schnelllöseeinrichtung knapp unterhalb der Hüfte befindet.

  • Seite 53: Skalpieren Und Kantenschneiden

    Trimmen durchgeschnitten werden. Setzen Sie den Nylonfadenkopf immer am unteren Bereich der Pflanze an, da sich die Pflanze sonst evtl. nur beugt und wieder aufrichtet und sich im Nylonfaden verfangen könnte. Anstatt das Unkraut sofort durchzuschneiden, führen Sie das Ende des Nylonfadens allmählich durch den Unkrauthalm.

  • Seite 54: Einfaches Trimmen Mit Metallmesser

    Trimmen Achten Sie darauf, dass der Nylonfaden nicht mit beschädigtem Zaundraht in Berührung kommt. Durch den Trimmer abgebrochene Drahtstücke können mit hoher Geschwindigkeit durch die Luft geschleudert werden. Einfaches Trimmen mit Metallmesser WARNUNG Befolgen Sie beim Trimmen die folgenden Anweisungen: Vergewissern Sie sich, dass die Befestigungsmutter des Messers fest angezogen ist.
  • Seite 55 Trimmen Unkraut mähen Beim Mähen wird die Schneidvorrichtung in einem horizontalen Bogen geschwungen. Dadurch lassen sich große Bereiche rasch von Gras und Unkraut befreien. Die Sensenmethode eignet sich jedoch nicht zum Mähen von hohem, zähem Unkraut oder holzhaltiger Vegetation. Wenn sich im Messer ein Schößling oder eine Staude verfängt, darf das Gerät nicht als Hebel benutzt werden, um die Pflanze zu entfernen, da die Schneidvorrichtung dadurch beschädigt werden würde.

  • Seite 56: Wartung Und Pflege

    Wartung und Pflege Wartung und Pflege WARNUNG Beachten Sie die folgenden Sicherheitsregeln, wenn Sie das Produkt nach der Verwendung überprüfen bzw. warten: Schalten Sie den Motor ab und überprüfen bzw. warten Sie das Produkt erst dann, wenn der Motor abgekühlt ist. Andernfalls können Sie sich verbrennen.

  • Seite 57: Wartung Und Pflege

    Wartung und Pflege Reinigen des Luftfilters Schließen Sie den Choke. Lösen Sie die Verriegelung (A) und entfernen Sie die Luftfilterabdeckung (B). Bauen Sie den Luftfilter (C) aus. Reinigen Sie den Filter durch Abbürsten oder mittels Druckluft. Setzen Sie den Luftfilter wieder ein. Bauen Sie die Abdeckung wieder ein und lassen Sie die Verriegelung einrasten.
  • Seite 58 Wartung und Pflege Jedes Gerät wird werkseitig einem Probelauf unterzogen, bei dem der Vergaser auf optimale Leistung eingestellt wird. Reinigen/wechseln Sie vor der Vergaserjustierung den Luftfilter, starten Sie den Motor, und lassen Sie ihn einige Minuten warmlaufen. Starten Sie den Motor, und drehen Sie die Leerlaufanschlagschraube im Uhrzeigersinn, bis sich die Schneidvorrichtung zu drehen beginnt.
  • Seite 59 Wartung und Pflege Überprüfen des Kraftstoffsystems Überprüfen Sie diesen Punkt vor jeder Verwendung. Vergewissern Sie sich nach jeder Betankung, dass kein Kraftstoff an den Leitungen (A), Dichtungen (B) oder am Tankdeckel (C) austritt. Wenn Kraftstoff oder Kraftstoffdämpfe austreten, besteht Brandgefahr. Schalten Sie das Gerät in diesem Fall sofort aus, und lassen Sie es von Ihrem Händler überprüfen bzw.

  • Seite 60: Wechseln Des Schutzschildes

    Wartung und Pflege Wechseln des Schutzschildes Es gibt zwei unterschiedliche Schutzschilde: der eine Schutzschild wird ausschließlich zur Verwendung des Nylonfadenkopfes, der andere ausschließlich zur Verwendung von Metallmessern angebracht. Wenn Sie mit Metallmessern arbeiten, verwenden Sie den Schutzschild für Metallmesser. Lösen Sie die Schraube (A) auf der rechten Seite der Halterung (B) komplett, um das Schutzschild verschieben zu können.

  • Seite 61: Überprüfen Des Messers

    Wartung und Pflege Ziehen Sie die Mutter mit einem Steckschlüssel (H) fest (gegen den Uhrzeigersinn). Niemals mit voller Kraft anziehen. Das Gewinde der Mutter könnte beschädigt werden. Überprüfen des Messers Verwenden Sie nur Messer, die vom Hersteller für dieses Modell vorgesehen sind. Wenn das Messer einen Riss aufweist, ersetzen Sie es sofort durch ein neues.

  • Seite 62: Auswechseln Des Nylonfadens

    Wartung und Pflege Auswechseln des Nylonfadens GEFAHR Bevor Sie mit dem Auswechseln des Nylonfadens beginnen, stellen Sie den Motor ab, und warten Sie, bis sich der Nylonfadenkopf nicht mehr dreht. Andernfalls kann es zu Unfällen bzw. schweren Verletzungen kommen. WARNUNG Verwenden Sie nur flexible, nichtmetallische, von der YAMABIKO CORPORATION empfohlene Nylonfäden.
  • Seite 63 Wartung und Pflege Fügen Sie Deckel und Gehäuse zusammen. Ordnen Sie (C) die Fadenösen des Deckels über den Aussparungen in der Fadenspule an, und drücken Sie (D) die beiden Stifte des Gehäuses ganz in die Aussparungen der Fadenspule, bis sie fest in die Fenster einrasten. GEFAHR Vergewissern Sie sich, dass die Stifte vollständig in die Fenster der Fadenspule eingerastet sind.

  • Seite 64: Hersteller

    Wartung und Pflege Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten. Der Aus-Schalter steht auf „Stop" Auf „Start" stellen Motor nach Wartung Es wurde zuviel Kraftstoff angesaugt starten Wenden Sie sich an Elektrischer Defekt Ihren Händler.

  • Seite 65: Lagerung

    Wartung und Pflege LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entweichen können, und nicht in der Nähe von Flammen oder Funken. Brandgefahr. Gehen Sie folgendermaßen vor, wenn Sie das Produkt lange Zeit lagern möchten (30 Tage und länger): Entfernen Sie den gesamten Kraftstoff aus dem Kraftstofftank.

  • Seite 66: Technische Daten

    Kraftstoff mit Methylalkohol oder mehr als Öl 10 % Ethylalkohol. Motoröl für luftgekühlte Zweitaktmotoren. ISO-L- EGD-Norm (ISO/CD 13738), JASO FC, FD und Verhältnis ECHO Premium 50: 1-Öl. 50 : 1 (2%) Kraftstoffverbrauch bei maximaler Motorleistung 0,59 l/h Spezifischer Kraftstoffverbrauch bei maximaler Motorleistung 416 g/(kW h)

  • Seite 67: Konformitätserklärung

    OHME, TOKIO 198-8760 JAPAN erklärt, dass das nachstehend spezifizierte neue Gerät: RASENTRIMMER/MOTORSENSE Marke: ECHO Typ: SRM-335TES Folgendem entspricht: * Anforderungen der Richtlinie 2006/42/EG * Anforderungen der Richtlinie 2004/108/EG (Verwendung der harmonisierten Norm EN ISO 14982) * Anforderungen der Richtlinie 2010/26/EU * Anforderungen der Richtlinie 2000/14/EG Konformitätsermittlung nach ANHANG V...
