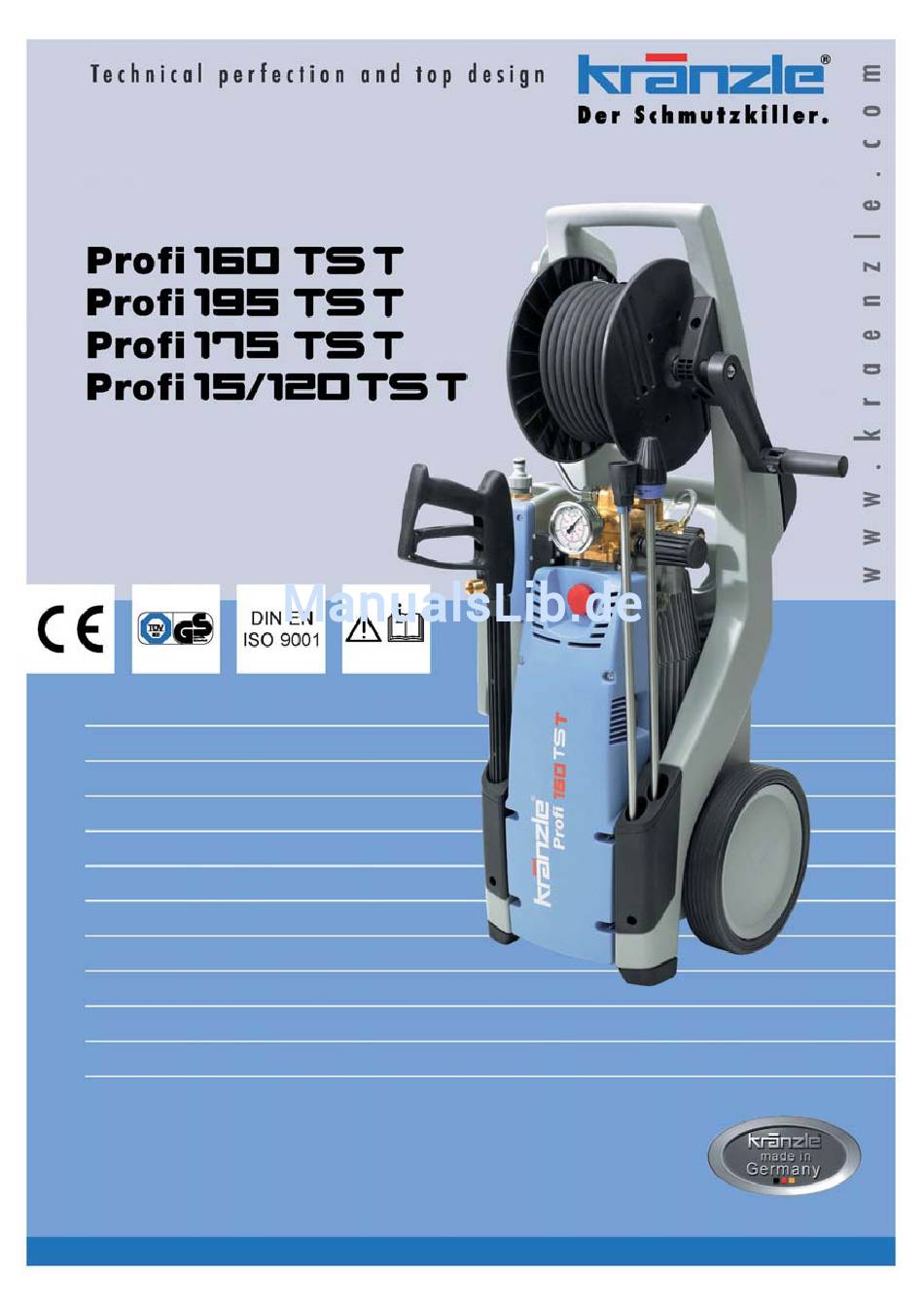

- Seite 1 B e t r i e b s a n l e i t u n g H o c h d r u c k r e i n i g e r Vor Inbetriebnahme Sicherheitshinweise lesen und beachten ! - D -...
-
Seite 2: Gerätebeschreibung

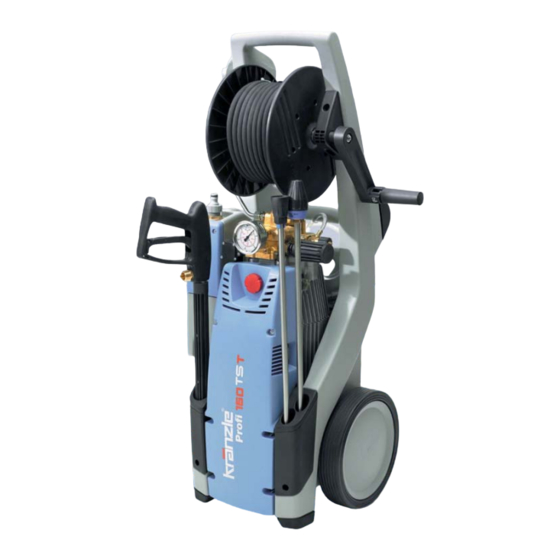

Gerätebeschreibung Kränzle Profi 160 TS T, Profi 195 TS T, Profi 175 TS T, Profi 15/120 TS T ergonomisch geformter Fahrgriff Kabelaufwicklung mit 5 m Kabel Ablage für Pistole mit Sprühlanze in Arbeitspausen extra groß dimensionierte Schlauchtrommel mit 15 m Stahlgewebe-Hochdruckschlauch Handkurbel, klappbar Wassereingang... -
Seite 3: Inhaltsverzeichnis
Seite Inhaltsverzeichnis Gerätebeschreibung ................2 Inhaltsverzeichnis ................... 3 Technische Daten ................... 4 Übersicht ‘Das haben Sie gekauft ............6 Allgemeine Vorschriften ................7 Sicherheitshinweise - Unfallverhütung ............. 8 Ganz wichtig: Wasseranschluß - Elektroanschluß ........9 Kränzle- Technik .................. 10 Wasser- und Reinigungssystem ......... 12 Strahlrohr mit Spritzpistole .......... -
Seite 4: Technische Daten
Technische Daten Kränzle Profi 160 TS T Kränzle Profi 195 TS T Arbeitsdruck, stufenlos regelbar 10 - 140 bar 10 - 170 bar Düsengröße 25042 25030 Zulässiger Überdruck 160 bar 195 bar Wasserleistung bei 1.400 U/min 11 l/min bei 1.400 U/min 8 l/min Warmwasserzulauf max. - Seite 5 Kränzle Profi 175 TS T Kränzle Profi 15/120 TS T Arbeitsdruck, stufenlos regelbar 10 - 150 bar 10 - 120 bar Düsengröße 25042 2507 Zulässiger Überdruck 175 bar 135 bar Wasserleistung bei 1.400 U/min 12 l/min bei 1.400 U/min 15 l/min Warmwasserzulauf max.
-
Seite 6: Das Haben Sie Gekauft
Das haben Sie gekauft Kränzle Hochdruckreiniger Profi mit Schlauchtrommel und 15 m Stahlgewebe-Hochdruckschlauch NW 6 Sicherheits-Spritzpistole mit Isohandgriff und Verschraubung Schmutzkiller-Lanze Waschlanze mit neuer Kränzle- Messerdüse . klappbare Handkurbel mit Befestigungsschraube für Schlauchtrommel Betriebsanleitung... -
Seite 7: Allgemeine Vorschriften
Allgemeine Vorschriften Einsatzbereich Die Maschinen ausschließlich nur zum Reinigen mit Hochdruckstrahl und Reinigungs- mittel oder zum Reinigen mit Hochdruckstrahl ohne Reinigungsmittel verwenden. Prüfungen Die Maschine ist nach den "Richtlinien für Flüssigkeitsstrahler" bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Achten Sie darauf, daß beim Reinigen mit unter Hochdruck stehendem Wasser an der Lanze ein deutlich spürbarer Rückstoß entsteht. (siehe techn. Daten S. 4) Sicherungssperre an der Pistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen unmöglich zu machen! Bei Verwendung der Unterbodenlanze die Lanze unbedingt auflegen! Es ist darauf zu achten, daß... -
Seite 9: Sicherheitshinweise - Das Ist Verboten
Sicherheitshinweise - Das ist verboten! Wasserstrahl nie auf Menschen oder Tiere richten! Elektrische Kabel nur in einwand- freiem Zustand verwenden! Kabel nicht beschädigen oder unsachgemäß reparieren! Hochdruckschlauch nicht knicken und nicht mit Schlingen ziehen! Hochdruckschlauch nicht über scharfe Kanten ziehen! Kinder dürfen nicht mit Hochdruckreinigern arbeiten! Das Gerät nicht absprühen! -
Seite 10: Was Sie Unbedingt Beachten Müssen
Was Sie unbedingt beachten müssen: Problem Wassermangel Wassermangel kommt häufiger vor als man denkt. Je leistungsstärker ein Gerät ist, umso größer ist die Gefahr, daß zu wenig Wasser zur Verfügung steht. Bei Wassermangel entsteht in der Pumpe Kavitation (Wasser-Luft-Gemisch), was in der Regel nicht oder zu spät bemerkt wird. -
Seite 11: Elektroanschluß
Problem Strommangel Sind in Ihrer Leitungsumgebung gleich- zeitig zuviele Stromabnehmer am Netz, können die zur Verfügung stehende Spannung sowie die Stromstärke deutlich sinken. In der Folge läuft der Motor des Hochdruckreinigers nicht an oder brennt gar durch. Die Stromversorgung kann auch mangel- haft sein, wenn das Stromkabel zu lang oder zu dünn ist. -
Seite 12: Kränzle- Technik
Kränzle - Technik Wasser- und Reinigungssystem Das Wasser muß unter Druck (2 - 8 bar Vordruck) dem Hochdruckreiniger zugeführt werden. Ein Schwimmerventil regelt im Wasserkasten den Wasserzulauf. Anschließend wird das Wasser von der Hochdruckpumpe aus dem Wasserkasten gesaugt und unter dem eingestellten Druck dem Sicherheitsstrahlrohr zugeführt. -
Seite 13: Motorschutzschalter
Motorschutzschalter Der Motor wird durch einen Motorschutzschalter vor Überlastung geschützt. Bei Überlastung schaltet der Motorschutzschalter den Motor ab. Bei wiederholtem Abschalten des Motors durch den Motorschutzschalter Störungsursache beseitigen (siehe Seite 9). Austausch und Prüfarbeiten dürfen nur von Sachkundigen bei vom elektrischen Netz getrennter Maschine, d. -
Seite 14: Inbetriebnahme
Inbetriebnahme Gerät zum Einsatzort bewegen. Die Kränzle-Profis sind fahrbare Maschinen mit robusten geländegängigen und treppentauglichen Fahrwerken. Aufstellung - Standort Die Maschine darf nicht in feuer- und explosions- gefährdeten Räumen sowie in Pfützen aufgestellt und betrieben werden. Das Gerät darf nicht unter Wasser betrieben werden. - Seite 15 Sprühlanze oder Schmutzkiller-Lanze auf die Pistole aufstecken. Lanze mit der Pistole fest ver- schrauben. Hochdruckschlauch an die Pistole aufstecken. Hochdruckschlauch an der Pistole fest verschrauben. Gerät umlegen. Die Geräte dürfen nur im Liegen betrieben werden! Hochdruckschlauch gerade und schlingenfrei von der Schlauchtrommel abrollen.
- Seite 16 Inbetriebnahme Stromanschluß herstellen. Kränzle Profi 160 TS T + 195 TS T: 230 Volt, 50 Hz. Kränzle Profi 175 TS T + 15/120 TS T: 400 Volt, 50 Hz. Die Steckdose muß netzseitig mit 16 A träge abgesichert sein. Arbeitsdruck stufenlos mit dem Handrad regeln.
-
Seite 17: Direktansaugen
Direktansaugen Entnahme von Wasser aus Teichen, Regentonnen etc. Das Gerät bietet aufgrund der Saugleistung der Pumpe (bis zu 2,5 m Ansaughöhe,max. Schlauchlänge 3 m) die Möglichkeit, Wasser auch aus separaten Behältnissen oder Teichen zum Reinigen anzusaugen. In diesem Fall muß der Wasserkasten abgebaut werden. -
Seite 18: Ansaugen Von Zusatzmitteln
Ansaugen von Zusatzmitteln Mit Reinigungsmittelzuführung auf der Saugseite: Reinigungsmittelinjektoren auf der Druckseite, wie bei herkömmlichen Geräten, verzehren ca. 30 % der Reinigungsenergie, ganz gleich ob sie im Einsatz sind oder nicht. Aufgrund des Wasserkastens bei den Kränzle-Profimodellen ist es nun möglich, die Reinigungsmittel direkt in die Pumpe einzusaugen, was den Leistungsverlust verhindert und so zu einer deutlichen Erhöhung des Gesamtwirkungsgrades führt. -
Seite 19: Außerbetriebnahme
Außerbetriebnahme Gerät abschalten Wasserzufuhr sperren Pistole kurz öffnen, bis der Druck abgebaut ist Pistole verriegeln Wasserschlauch und Pistole abschrauben Pumpe entleeren: Motor für ca. 20 Sekunden einschalten Netzstecker ziehen Hochdruckschlauch säubern und gerade aufrollen Elektrokabel säubern und aufwickeln Wasserfilter reinigen Gerät im Winter in frostfreien Räumen lagern platzsparend verstauen Die kompakten Kränzle-Profis mit ihrer... -
Seite 20: Kleine Reparaturen Mühelos Selbstgemacht
Kleine Reparaturen mühelos selbstgemacht Manometer zeigt vollen Druck, aus der Düse kommt kein Wasser: Höchstwahrscheinlich ist das Eingangssieb oder die Düse verstopft. Das Manometer zeigt vollen Druck, aus der Lanze kommt kein oder nur sehr wenig Wasser. (Im Manometer befindet sich kein Wasser, es handelt sich um Glyzerin zur Dämpfung der Zeigervibration.) Schalten Sie das Gerät ab. - Seite 21 Das Manometer zeigt wenig Druck, aus der Düse kommt ein unregelmäßiger Strahl: Möglicherweise sind die Ventile verschmutzt. Das Manometer zeigt trotz aufgedrehter Druckregulierung nur wenig Druck, aus der Lanze kommt ein unregelmäßiger Strahl. Der Hochdruckschlauch vibriert. (Im Manometer befindet sich kein Wasser, es handelt sich um Glyzerin zur Dämpfung der Zeigervibration.) Schrauben Sie nacheinander alle 6...
-
Seite 22: Mögliche Ursache Nr. 1: Leckage
Kleine Reparaturen mühelos selbstgemacht Nach dem Schließen der Pistole zeigt das Manometer weiterhin vollen Druck an. Das Gerät schaltet sich ständig ein und aus. Mögliche Ursache Nr. 1: Leckage Nach dem Schließen der Pistole muß sich das Gerät abschalten und das Manometer „0“... - Seite 23 Nach dem Schließen der Pistole zeigt das Manometer weiterhin vollen Druck an. Das Gerät schaltet sich ständig ein und aus. Mögliche Ursache Nr. 2: Der Rückschlagkörper ist verschmutzt oder der Dichtungsring am Rückschlagkörper ist defekt. Pumpenausgang aufschrauben. Rückschlagkörper entnehmen und auf Verschmutzung oder Beschädigung des Dichtungsringes überprüfen.
-
Seite 24: Prüfbericht Für Hochdruckreiniger
Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Eigentümer: Typ: Anschrift:... - Seite 25 Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Eigentümer: Typ: Anschrift:...
-
Seite 26: Eg-Konformitätserklärung
EG-Konformitätserklärung Hiermit erklären wir, daß die Bauart der Hochdruckreiniger: Kränzle Profi 160 TS T, Kränzle Profi 195 TS T, Kränzle Profi 175 TS T, Kränzle Profi 15/120 TS T techn. Unterlagen liegen bei: Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, 89257 Illertissen folgende Richtlinien und deren Änderungen Maschinenrichtlinie 89/392/EWG, für Hochdruckreiniger einhalten:... -
Seite 27: Garantieerklärung
Garantieerklärung Die Garantie gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Garantie. Die Maschine muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Garantiebestimmungen. Für Geräte, die an private Verbraucher verkauft wurden beträgt die Garantiezeit 24 Monate, bei Kauf für gewerblichen Einsatz beträgt die Garantiezeit 12 Monate. In Garantiefällen wenden Sie sich bitte mit Zubehör und Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle, diese finden Sie www.kraenzle.com. -
Seite 28: Universell Durch Kränzle-Zubehör
Universell durch Kränzle-Zubehör Rotierende Waschbürste mit 400 mm Verlängerung, Best.-Nr. 41 050 1 Unterbodenlanze mit 800 mm Verlängerung, Best.-Nr. 41 075 Rohrreinigungsschlauch mit Düse, 10 m - Best.-Nr. 41 058 1 20 m - Best.-Nr. 41 058 2 25 m - Best.-Nr. 41 058 3 30 m - Best.-Nr. - Seite 29 Schlammsauger Edelstahl, Best.-Nr. 41 801 Schlammsauger mit 3 m Saugschlauch, Best.-Nr. 41 104 round cleaner ø 300 mm, Best.-Nr. 41 105 round cleaner light ø 300 mm, Best.-Nr. 41 108 round cleaner ø 420 mm, Best.-Nr. 41 106 round cleaner ø 520 mm, Best.-Nr. 41 107 Sandstrahlset kompl bis 12 l/min, 150 bar Best.-Nr.
-
Seite 30: Ersatzteillisten
Ersatzteilliste Kränzle Profi Komplettaggregat... -
Seite 31: Komplettaggregat
Komplettaggregat Position Bezeichnung Stck. Bestell-Nr. Motor-Pumpen-Einheit Profi 160 TST 43.861 Profi 195 TST 43.862 Profi 175 TST 43.863 Profi 15/120 TST 43.864 Fahrgestell 43.802 Bodenplatte für Kränzle Profi 43.814 Schraube 6,0 x 30 43.423 Schraube M 8 x 12 40.122 Luftgitter 43.803... - Seite 32 Ersatzteilliste Kränzle Profi Ventilgehäuse für AM-Pumpe integriert...
- Seite 33 Ventilgehäuse für AM-Pumpe integriert Position Bezeichnung Stck. Bestell-Nr. Ventilgehäuse AM- Pumpe 40.451 1 O- Ring 15 x 2 41.716 Ventile (grün) 41.715 1 O- Ring 16 x 2 13.150 Ventilstopfen 41.714 05.1 Ventilstopfen mit R1/ 4” IG 42.026 1 Innensechskantschraube M10 x 30 43.832 Sauganschluss 43.825...
- Seite 34 Ersatzteilliste Kränzle Profi Unloaderventil und Druckschalter...
-
Seite 35: Unloaderventil Und Druckschalter
Unloaderventil und Druckschalter Position Bezeichnung Stck. Bestell-Nr. O-Ring 16 x 2 13.150 O-Ring 13,94 x 2,62 42.167 O-Ring 11 x 1,44 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Edelstahlkugel 13.148 Edelstahlfeder 14.119 Verschlussschraube 14.113 Steuerkolben 14.134 Parbaks 16 mm 13.159 Parbaks 8 mm 14.123 Spanstift 14.148... - Seite 36 Ersatzteilliste Kränzle Profi Motor...
-
Seite 37: Motor
43.326 E-Kasten 43.800 Kabelverschraubung PG 9 41.087 Überwurfmutter für PG 9 41.087 1 Schraube 5,0 x 20 43.018 Kränzle Profi 160 TST, 195 TST: Motorgehäuse mit Stator Wechselstrom 43.826 14.1 Kabel mit Stecker (Schuko) 41.092 Kondensator 70 µF 43.322 21.1 Blechschraube 2,9 x 16 43.036... -
Seite 38: Antrieb
Plunger 18mm (AM-Pumpe) 40.455 Sprengring 41.035 Wellenscheibe 40.043 Axial-Rollenkäfig 40.040 AS-Scheibe 40.041 11.1 Taumelscheibe 8,8° Profi 160 TST 40.473-8,8 11.2 Taumelscheibe 7,1° Profi 195 TST 40.473-7,1 11.3 Taumelscheibe 9,5° Profi 175 TST 40.473-9,5 11.4 Taumelscheibe 12,25° Profi 15/120 TST 40.473-12,25 Schraube DIN912 M 8 x 30 41.036 3... -
Seite 39: Schlauchtrommel
Schlauchtrommel Position Bezeichnung Stck. Bestell-Nr. Seitenschale 46.201 Trommelteil 46.202 Kunststoffschraube 5,0 x 20 43.018 Antriebswelle 43.831 Abdeckhülse 43.823 Lagerklotz links 43.810 Schraube 6,0 x 30 43.423 Lagerklotz rechts 43.811 Verbindungsrohr 43.824 Welle Wasserführung 43.816 Handkurbel 40.320 0 Wellensicherungsring 22 mm 40.117 O-Ring 9,3 x 2,4 13.273... -
Seite 40: Ersatzteilliste Kränzle Profi
41.527 1 ST 30 Nippel M 22 x 1,5 / M12x1 m. ISK 13.363 Flachstrahldüse 20030 (Profi 195 TST) M20030 54.1 Flachstrahldüse 20042 (Profi 160 TST, 175 TST)) M20042 54.2 Flachstrahldüse 25070 (Profi 15/120 TST) D25070 Aluminium-Dichtring 8,3x11,3x2 13.275 1 Rep.-Kit... -
Seite 41: Schmutzkiller Mit Lanze
Schmutzkiller mit Lanze Position Bezeichnung Stck. Bestell-Nr. Sprühkörper 41.520 O-Ring 6,88 x 1,68 41.521 Düsensitz 41.522 Düse 045 (160 TST, 175 TST) 41.523 Düse 035 (195 TST) 41.523 1 Düse 07 (15/120 TST) 41.523 2 Stabilisator 41.524 O-Ring 40.016 1 Sprühstopfen 41.526 Rohr 500 mm 2x M 12 x 1... -
Seite 42: Schaltplan
Schaltplan Kränzle Profi 160 TS T, Kränzle Profi 195 TS T, 230 V, 50 Hz Ein- /Ausschalter mit 14,5 Ampere Überlastschutz Druckschalter Zuleitung über Pumpenmotor 3 x 1,5 mm 230 V / 50 Hz 230 V / 50 Hz... - Seite 43 Schaltplan Kränzle Profi 175 TS T, Kränzle Profi 15/120 TS T, 400 V, 50 Hz Ein- /Ausschalter mit 8,5 Ampere Überlastschutz Schütz Überstromauslöser Druckschalter Zuleitung über Pumpenmotor CEE 4 x 1,5 mm 3 x 400 V / 50 Hz 400 V / 50 Hz...
- Seite 44 K r ä n z l e - w e l t w e i t : Te c h n i s c h e P e r f e k t i o n i n B e s t f o r m . I .
