Inhaltszusammenfassung für Kranzle 600E-ST 18

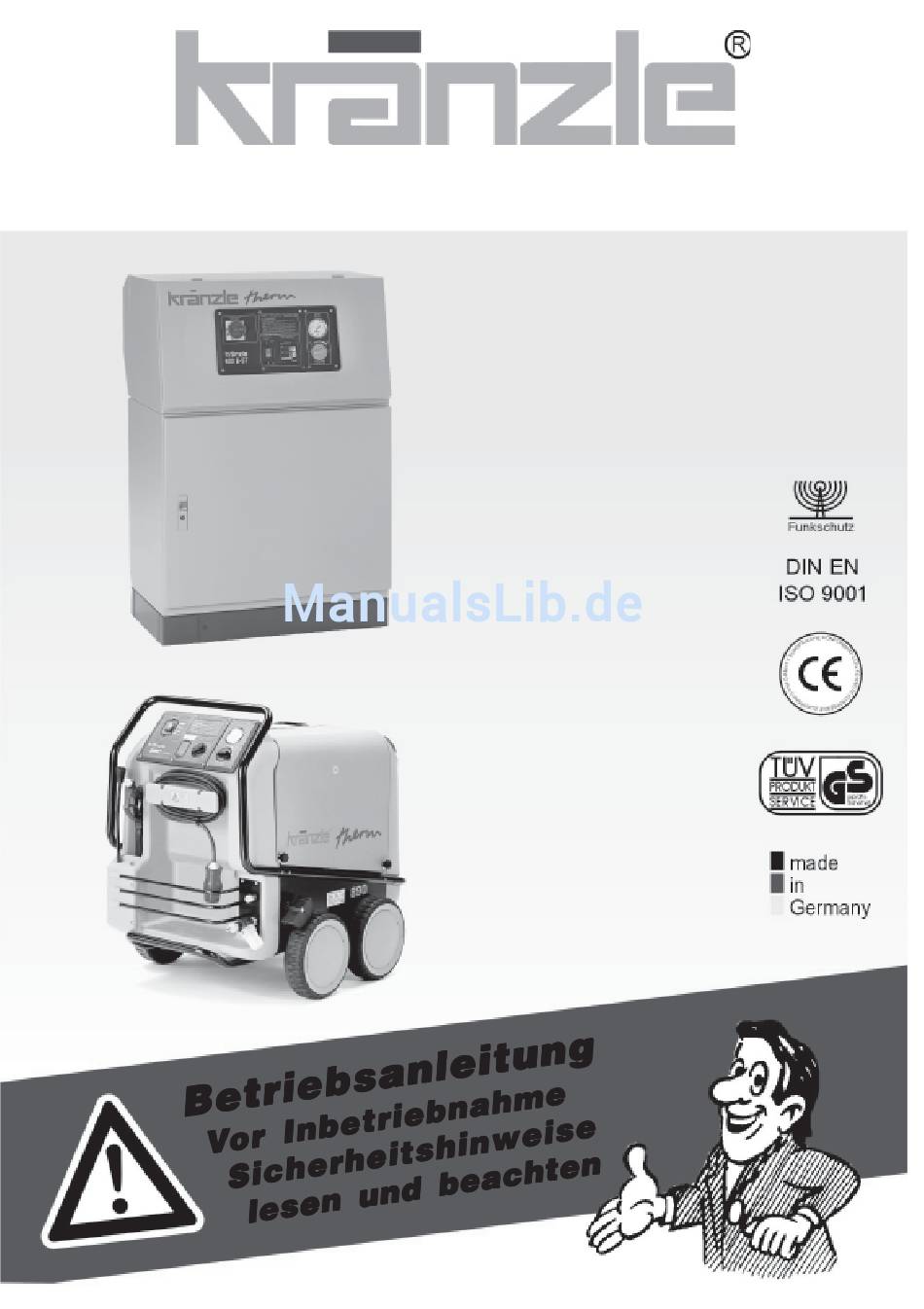

- Seite 1 Heißwasser-Hochdruckreiniger Heißwasser-Hochdruckreiniger Heißwasser-Hochdruckreiniger Heißwasser-Hochdruckreiniger Heißwasser-Hochdruckreiniger e l e k t r i s c h b e h e i z t e l e k t r i s c h b e h e i z t e l e k t r i s c h b e h e i z t e l e k t r i s c h b e h e i z t e l e k t r i s c h b e h e i z t 600E - ST 18...
- Seite 2 Beschreibung Beschreibung Beschreibung Beschreibung Beschreibung Sehr verehrter Kunde Wir möchten Sie zu Ihrem neuen Heißwasser-Hochdruckreiniger herzlich beglück- wünschen und uns für den Kauf bedanken! Um den Umgang mit dem Gerät zu erleichtern, dürfen wir Ihnen auf den nachfolgen- den Seiten das Gerät erklären. Das Gerät hilft Ihnen professionell bei all Ihren Reinigungsarbeiten.
- Seite 3 Beschreibung Beschreibung Beschreibung Beschreibung Beschreibung Aufbau und Funktion Aufbau und Funktion Aufbau und Funktion Aufbau und Funktion Aufbau und Funktion 1 Zulauf Wasseranschluß mit Filter 8 Ablagefach für Pistole und Strahlrohr 9 Feststellbremse 2 Elektrische Anschlußleitung 3 Aufwickelvorrichtung für Kabel 10 Ablagefach für Zubehör 5 Hochdruckschlauch 11 Reinigungsmitteltank...
- Seite 4 Beschreibung Wasser Das Wasser fließt in einen Wasserkasten. Ein Schwimmerventil regelt den Wasserzulauf. Anschließend wird das Wasser von der Hochdruckpumpe angesaugt und dann unter Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet. Reinigungs - / Pflegemittelsystem Die Hochdruckpumpe kann gleichzeitig ein Reinigungs - / Pflege- mittel ansaugen und dem Hochdruckstrahl beimischen.
-
Seite 5: Motorschutzschalter
Beschreibung Motorschutzschalter Der Pumpenmotor wird durch einen Motorschutz- schalter vor Überlastung geschützt. Bei Überlast- ung schaltet der Motorschutzschalter den Motor ab. Danach muß der blaue Knopf am Motorschutz- schalter wieder eingedrückt werden. Bei wieder- holtem Abschalten des Motors durch den Motor- schutzschalter Störungsursache beseitigen. -
Seite 6: Feststellbremse Bei Therm Mobil
Beschreibung Feststellbremse bei Therm Mobil Der Kränzle therm ist mit einer Feststellbremse ausgestattet, die das Weg- rollen des Gerätes auf unebenem Gelände verhindert. Stellen Sie die Bremse immer fest, wenn Sie mit der Maschine arbeiten !!! Bremse geschlossen Bremse geöffnet Zur Richtungs- Dann können Sie änderung den... - Seite 7 Beschreibung Elektroheizung 18 - 24 - 36 - 48 kW Elektrosicherung Durchlauferhitzer...
-
Seite 8: Sicherheitshinweis
Beschreibung Beschreibung Beschreibung Beschreibung Beschreibung Sicherheitshinweis ACHTUNG !!! Bei allen Servicearbeiten muß das Gerät elektrisch vom Stromnetz getrennt sein. Hauptschalter in Stellung “0” und bei Geräten mit Netzstecker diesen aus der Steckdose ziehen. Das Gerät darf nur von Personen eingesetzt werden, die in der Handhabung unterwiesen sind. -
Seite 9: Hochdruckschlauchleitung Und Spritzeinrichtung
Inbetriebnahme Elektroanschluß Die auf dem Typenschild angegebene Spannung muß mit der Spannung der Stromquelle übereinstimmen. Die Maschine wird mit einem Anschlußkabel ohne Netzstecker geliefert. Der Anschluß muß mit Schutzleiteranschluß und FI - Fehlerstrom - Schutzschalter 30 mA eingesteckt werden. Der Anschluß ist netzseitig entsprechend den Angaben auf Seite 2 träge abzusichern. -
Seite 10: Hochdruckanschluß
Inbetriebnahme Inbetriebnahme 1. Maschine mit Feststellbremse sichern. 2. Starten Sie das Gerät nicht, wenn kein Öl am Ölschauglaus sichtbar ist. Bei Bedarf Öl nachfüllen. 3. Öffnen Sie die rechte Gerätehaube und über- prüfen Sie den Ölstand der Hochdruckpumpe. Wasseranschluß Schließen Sie die Maschine über einen Wasserschlauch von mindestens 1/2“ am Wasserhahn an und öffnen Sie den Wasserhahn. -
Seite 11: Elektrischer Anschluß
Inbetriebnahme Elektrischer Anschluß - Stellen Sie sicher, daß der Hauptschalter (1) aus ist (Stellung „0“). Hauptschalter Hauptschalter Pressure Wassertemperatur Water temperatur e 70 80 Mai n Swi tch °C Hauptschalter Cleaning liquid - Schalten Sie die Heizung aus. Drehthermostat (2) auf „0“ drehen. - Stellen Sie das Druckregelventil (4) auf maximalen Druck und schließen Sie das Reinigungsmittelventil (3). -
Seite 12: Außerbetriebnahme
Inbetriebnahme - Außerbetriebnahme Einsatz mit Reinigungsmitteln - pH-Wert 7 - 9 neutral einhalten. - Warten Sie, bis die Pumpe die Luft aus den Leitungen gedrückt hat - Stecken Sie das Chemiesieb in einen Behälter mit Reinigungsmittel - Drehen Sie das Reinigungsmittelventil auf. Die Pumpe saugt nun das Reinigungsmittel an und mischt es dem Hochdruckstrahl bei. -
Seite 13: Pflege Und Wartung
Pflege und Wartung Frostschutz Das Gerät ist normalerweise nach dem Betrieb noch zum Teil mit Wasser gefüllt. Deshalb ist es nötig, besondere Maßnahmen zu ergreifen, um das Gerät vor Frost zu schützen. - Entleeren Sie das Gerät vollständig. Trennen Sie dazu das Gerät von der Wasserversorgung und schalten Sie die Heizung mit dem Drehthermostaten aus. - Seite 14 Pflege und Wartung Ölwechsel Nehmen Sie den Ölablaßschlauch (1), der an der Ölablaßschraube ange- schlossen ist, von der Innenseite des Gerätes. Öffnen Sie den roten Öleinfüllstopfen an der Oberseite des schwarzen Ölgehäuses. Öffnen Sie die Verschlußkappe am Ende des Schlauches. Lassen Sie das Öl in einen Ölauffangbehälter fließen und entsorgen Sie es bestimmungsgemäß.
- Seite 15 Pflege und Wartung Entkalkung der Heizung Verkalkte Geräte verbrauchen unnötig viel Energie, da das Wasser nur langsam erwärmt wird und das Überdruckventil einen Teil des Wassers in den Kreislauf der Pumpe zurückführt. Verkalkte Geräte erkennen Sie also an einem erhöhten Rohrleitungswiderstand. Prüfen Sie den Rohrreinigungswiderstand, indem Sie die Hochdrucklanze von der Pistole abschrauben und das Gerät einschalten.
-
Seite 16: Vorschriften, Verordnungen, Prüfungen
Prüfungen Prüfungen Prüfungen Prüfungen Prüfungen Vorschriften, Verordnungen, Prüfungen Von Kränzle durchgeführte Prüfungen: - Schutzleiterwiderstands-Messung - Spannungs- und Strom-Messung - Prüfung der Spannungsfestigkeit mit +/- 1530 V - Druckprüfung der Heizschlange mit 300 bar - Sicht- und Funktionskontrolle gemäß beiliegendem Prüfblatt Richtlinien für Flüssigkeitsstrahler Die Maschine entspricht den „Richtlinien für Flüssigkeitsstrahler“. -
Seite 17: Störungssuche
Störungssuche ACHTUNG !!! Vor Arbeiten an der Maschine Elektroanschluß vom Netz trennen !!! Störung Abhilfe Wasserzulauf Schwimmerventil verschmutzt. Schwimmerkast läuft über. Schwimmer defekt. Schwimmerkast läuft nicht voll. Wasserfilter verschmutzt. Wasserzulaufmenge prüfen. Pumpe saugt nicht an. Ventile verklebt oder verschmutzt. Ansaugschlauch undicht. Chemieventil offen oder undicht. - Seite 18 Störungssuche ACHTUNG !!! Vor Arbeiten an der Maschine Elektroanschluß vom Netz trennen !!! Störung Abhilfe Gerät läuft nicht an Stromversorgung prüfen. Hauptschalter prüfen. Kabelanschlüsse prüfen. Platine defekt. Druckschalter prüfen. Überstromauslöser hat abgeschaltet. Elektroheizstäbe Wassertemperatur wird nicht Elektrik prüfen: erreicht. EIN-AUS - Schalter Schütz Durchflußwächter Spritzpistole-...
-
Seite 19: Garantie
Garantie Garantie Die Garantie gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Garantie. Die Maschine muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Garantiebestimmungen. Für Geräte, die an Verbraucher verkauft wurden beträgt die Garantiezeit 24 Monate, bei Kauf für gewerblichen Einsatz beträgt die Garantiezeit 12 Monate. - Seite 20 Heizelemente Heizungs- gehäuse (6) Montageplatte Heizstäbe (1) Halterung für 25 l Reinigungsmitteltank (4) Heizstäbe (2) Befestigungsschiene (3) Pos. Bezeichnung Bestell-Nr. Elektroheizstäbe 6 kW 44.600 8 kW 44.601 Heizkörper fertig 18 kW 3x 6 kW 44.602 montiert mit Ver- 24 kW 3x 8 kW 44.603 schraubung 36 kW 6x 6 kW...
- Seite 21 Sicherungskasten Sicherung Lfd. Nr. Bezeichnung Bestell-Nr. Anschlußkabel 18 kW 5 x 4 mm 44.609 24 kW 5 x 6 mm 44.610 36 kW 5 x 10 mm 44.611 48 kW 5 x 16 mm 44.612 Gehäuse 44.606 Sicherung bei 18 kW 3 x 16 A 44.617 24 kW 3 x 16 A 44.617...
- Seite 22 Str öm öm öm ungs öm ungs ungs w w w w w äc ungs äc äc hter äc hter hter hter öm ungs äc hter Lfd. Nr. Bezeichnung Bestell-Nr. Doppelnippel 13.366 Doppelnippel 1/2“ AG 3/8“ IG mes. 12.019 Doppelnippel 1/2“ AG 3/8“ IG mes. 12.019 T-Stück 1/2“...
- Seite 23 Pistole Pos. Bezeichnung Stck Best.Nr. Ventilkörper kunststoffumspritzt 12.294 Schutzhülse 12.295 Abdeckschutz 12.296 Betätigungshebel 12.298 Sicherungshebel 12.149 Abschlußschraube M 16 x 1 12.247 Stopfen 12.287 Gewindeführungshülse R 1/4" AG 12.250 Aufsteuerbolzen 12.284 Stift 12.148 Lagernadel 12.253 Edelstahlfeder 12.246 Edelstahlkugel 12.245 Edelstahlsitz 13.146 O-Ring 11 x 1,44 12.256...
-
Seite 24: Schaltkasten Elektronik
Schaltkasten Elektronik Schaltkasten Elektronik Schaltkasten Elektronik Schaltkasten Elektronik Schaltkasten Elektronik... - Seite 25 Schaltkasten Elektronik Schaltkasten Elektronik Schaltkasten Elektronik Schaltkasten Elektronik Schaltkasten Elektronik Pos. Bezeichnung Stck Best.Nr. Frontplatte Elektrik 750 44.158 1 Frontplatte Manometer 44.043 Gummidichtung Elektrik 44.044 Hauptschalter mit 12 A Überlastschutz 42.501 Dichtung für Thermostat 44.156 Klemme Wago 2,5 mm² 44.047 Erdungsklemme Wago 2,5 mm²...
- Seite 26 Wasserversorgung Pos. Bezeichnung Stck Best.Nr. Wassertank 44.009 Schwimmerventil 44.025 Distanzring 44.026 Einströmschlauch 44.027 O-Ring 13 x 2,6 13.272 Schlauchtülle 44.126 Überwurfmutter 41.047 Schlauchschelle 12 - 22 44.054 2 Wassereingangsschlauch 44.028 Ermetorohr 12 mm 44.030 Ermetomutter 12 mm 40.075 Klemmhülse 12 mm 40.074 Ermetoverschraubung 12 L x 12 L 44.060...
- Seite 27 therm 600E - 601E Pos. Bezeichnung Stck Best.Nr. Aggregathalterung 44.013 Schwingmetall 30 x 30 44.227 Elastic-Stop-Mutter M 8 41.410 Unterlegscheibe 8,4 DIN 9021 41.409 Innensechskantschraube M 8 x 40 43.059 Verschlußkappe 44.130 Ölablasschlauch 44.128 1 Kupferdichtring 14.149 Winkel 3/8" IG/IG 44.138 Druckschalter kpl.
-
Seite 28: Unloader Und Druckschalter
Unloader und Druckschalter... - Seite 29 therm 600E - 601E Pos. Bezeichnung Stck Best.Nr. O-Ring 16 x 2 13.150 O-Ring 11 x 1,44 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Edelstahlkugel 8,5 mm 13.148 Edelstahlfeder 14.119 Verschlußschraube 14.113 Steuerkolben 14.134 Parbaks 16 mm 13.159 Parbaks 8 mm 14.123 Spannstift 14.148 Kolbenführung spezial...
- Seite 30 Pumpenantrieb therm 600E - 601E Pos. Bezeichnung Stck Best.Nr. Motor 2,6 kW 400 V 24.015 Schulterlager 41.027 Öldichtung 25 x 35 x 7 41.024 Taumelscheibe 14,1° 41.028 Axial-Rillenkugellager 3-teilig 43.486 O-Ring 88 x 2 41.021 1 Gehäuseplatte 18 mm 41.020 2 Öldichtung 18 x 28 x 7 41.031 Paßfeder 6 x 6 x 20...
- Seite 31 Ventilgehäuse therm 600E - 601E Pos. Bezeichnung Stck Best.Nr. Ventilgehäuse 42.160 Ventilstopfen 41.714 Ventilstopfen mit R1/4" IG 42.026 1 Ventile (grün) für APG-Pumpe 41.715 1 O-Ring 16 x 2 13.150 O-Ring 15 x 2 41.716 Dichtstopfen R1/4" mit Bund 42.103 Dichtstopfen M 8 x 1 13.158 O-Ring 18 x 2...
- Seite 32 Pumpenmotor Pos. Bezeichnung Stck Best.Nr. Ölgehäuse 41.417 Stator BG90 400V / 50Hz 23.004 Rotor für 2,6 kW - Motor 43.316 Paßfeder 6 x 6 x 20 41.483 1 Kugellager 43.317 Schulterlager 41.027 Öldichtung 25 x 35 x 7 41.024 Toleranzhülse 43.330 1 Lüfterrad BG 90 41.118 1...
-
Seite 33: Sicherheitsventil
Sicherheitsventil Pos. Descrição Código Ventilkörper 14.145 Winkelverschraubung R3/8" x R3/8" 44.127 Ermetoverschraubung R 3/8" x 12 mm 40.076 Ausgangsteil 14.115 Ermetoverschraubung R1/4" x 4 mm 44.175 Stopfen R1/4" 13.387 O-Ring 13.275 Stopfen M 10 x 1 13.158 Spanstift 14.148 Steuerkolben 14.133 O-Ring 13.150... - Seite 34 therm 900E Pos. Bezeichnung Stck Best.Nr. Aggregathalterung 44.013 Schwingmetall 30 x 30 44.227 Elastic-Stop-Mutter M 8 41.410 Unterlegscheibe 8,4 DIN 9021 41.409 Innensechskantschraube M 8 x 35 43.059 Schlauchschelle 10 - 16 41.046 3 O-Ring 13 x 2,6 13.272 By-Pass- Schlauch 44.097 Hochdruckschlauch 44.093...
-
Seite 35: Ventilgehäuse Therm 900E
Ventilgehäuse therm 900E Pos. Bezeichnung Stck Best.Nr. Ventilgehäuse 40.503 4 O-Ring 18 x 2 40.016 Ein- / Auslaßventil 42.024 O-Ring 21 x 2 42.025 Ventilstopfen 42.026 Ventilstopfen mit R 1/4" IG 42.026 2 Sicherungsring 40.032 Innensechskantschraube M 12 x 45 40.504 Saugzapfen Chemie 44.189... - Seite 36 Pumpenantrieb...
- Seite 37 Antrieb therm 900E Pos. Bezeichnung Stck Best.Nr. Ölgehäuse mit Öldichtungen 40.501 Innensechskantschraube M 8 x 25 40.053 Sicherungsscheibe 40.054 Flachdichtung 40.511 Öldichtung 20 x 38 x 7 40.044 1 Wellenscheibe 40.043 Axial-Rollenkäfig 40.040 AS-Scheibe 40.041 Taumelscheibe 9,5° 40.042 1-9,5 Plungerfeder 40.506 Federdruckscheibe 40.510...
- Seite 38 Unloader und Druckschalter Pos. Bezeichnung Stck Best.Nr. Ventilgehäuse kpl. mit Druckschaltermechanik, 40.515 1 Pos. 5-59, 73, 74 Steuerkolben kpl. 14.132 2 Pos. 5, 14-25 Druckschalter (schwarz) kpl. mit Kabel 0,59 m 44.120 Pos. 26, 27,52, 54, 55, 56, 60 - 74 Druckschalter (rot) kpl.
- Seite 39 therm 900E Pos. Bezeichnung Stck Best.Nr. O-Ring 16 x 2 13.150 O-Ring 11 x 1,44 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Edelstahlkugel 8,5 mm 13.148 Edelstahlfeder 14.119 Verschlußschraube 14.113 Steuerkolben 14.134 Parbaks 16 mm 13.159 Parbaks 8 mm 14.123 Spannstift 14.148 Kolbenführung spezial 42.105 Mutter M 8 x 1...
- Seite 40 Pumpenmotor therm 900E Pos. Bezeichnung Stck Best.Nr. Stator 112 5,5 kW 400V / 50Hz 40.540 A-Lager Flansch 40.530 Rotor 112 400V / 50Hz 40.531 Lüfterrad BG112 40.532 Lüfterhaube BG 112 40.533 Klemmkasten 40.534 Flachdichtung 43.030 Lüsterklemme 2,5 mm² 4-polig 43.031 1 PG-Verschraubung PG 13,5 40.539 Kegelrollenlager 31306...
- Seite 41 Schaltplan 18 kW / 24 kW...
- Seite 42 Schaltplan 36 kW / 48 kW...
- Seite 43 Rohrleitungsplan Hochdruck- anschluß Sicherheitsventil S 250 Sicherheitsventil Nr. 5 muß ca. 15% höher eingestellt sein als das Unloaderventil an der Hochdruckpumpe. Wasserzulauf 1 Schwimmerventil Wassereingang 5 Sicherheitsventil für Heizschlange 2 Wasserkasten 6 Überdruckleitung Sicherheitsventil 3 Regulierventil Reinigungsmittel 7 Strömungswächter 4 Hochdruckpumpe mit integriertem 8 Heizelemente Unloaderventil...
-
Seite 44: Prüfbericht Für Hochdruckreiniger
Prüfbericht für Hochdruckreiniger über jährliche Arbeitssichererheitsprüfung (UVV) gemäß Richtlinien für Flüssigkeits- strahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Eigentümer: _____________________ Typ: _____________ Baujahr: ______ Anschrift: _____________________ Serien-Nr.: ______________________ _____________________ Rep.-Auftrags-Nr.: _________________ t l l ü... - Seite 45 Prüfbericht für Hochdruckreiniger über jährliche Arbeitssichererheitsprüfung (UVV) gemäß Richtlinien für Flüssigkeits- strahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Eigentümer: _____________________ Typ: _____________ Baujahr: ______ Anschrift: _____________________ Serien-Nr.: ______________________ _____________________ Rep.-Auftrags-Nr.: _________________ t l l ü...
- Seite 46 Prüfbericht für KRÄNZLE - Hochdruckreiniger Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Geräte-Nr.: Geräte Typ: Es ist zu überprüfen: 1. Sicherheitseinrichtungen 2. Allgemeinzustand a) Manometer a) Hochdruckschlauch b) Sicherheitsventil (Druckregelung) b) Kabel, Stecker, Schalter (VDE) c) Betriebsdruck c) Spritzpistole, Spritzzubehör d) Abschaltdruck d) Motor...
-
Seite 47: Eg-Konformitätserklärung
Hochdruckreiniger Hochdruckreiniger Hochdruckreiniger Hochdruckreiniger Hochdruckreiniger High-pressure-cleaners Nettoyeurs À Haute Pression I. Kränzle GmbH Elpke 97 . 33605 Bielefeld EG-Konformitätserklärung Hiermit erklären wir, therm 600E-STXX; 900E-ST48 daß die Bauart der Hochdruckreiniger: therm 601E-MXX; 900E-M48 folgende Richtlinien und Maschinenrichtlinie 89/392/EWG deren Änderungen für Niederspannungsrichtlinie 73/23 EWG Hochdruckreiniger einhalten: EMV-Richtlinie 89/336 EWG... - Seite 48 Nachdruck nur mit Genehmigung der Firma Stand 23. 11. 2004...
