quadro 9/170
quadro 11/140
230V/50Hz
quadro 12/150
400V/50Hz
Elektroanschluß

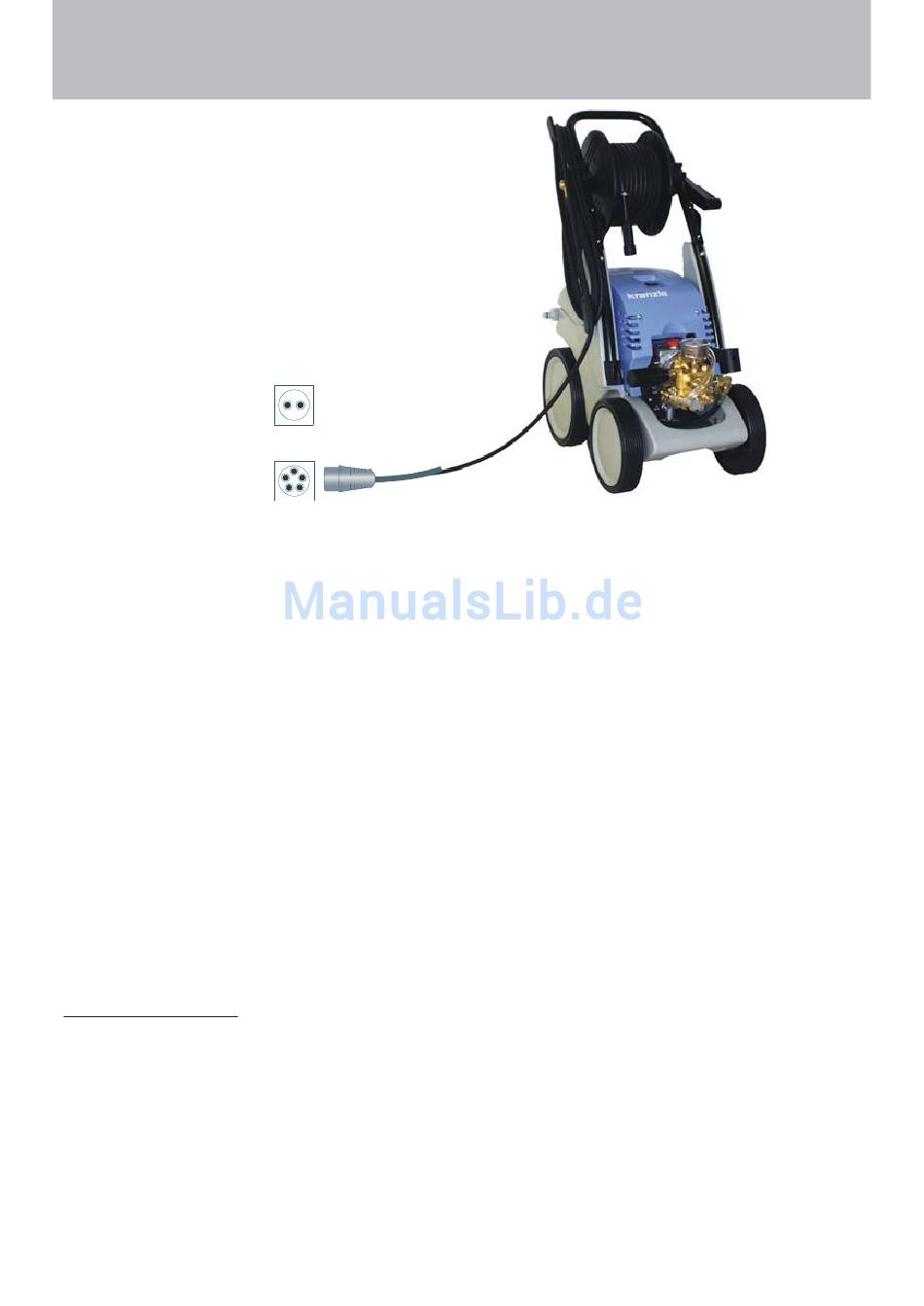

Die Maschine wird mit einem Anschlußkabel mit Netzstecker geliefert.
Der Stecker muß in eine vorschriftsmäßig installierte Steckdose mit Schutzleiteran-
schluß und FI-Fehlerstrom-Schutzschalter 30 mA eingesteckt werden. Die Steckdo-
se ist netzseitig mit 16 A träge abzusichern.
KRÄNZLE quadro 9/170 TST, 11/140 TST = 230 Volt / 50 Hz
KRÄNZLE quadro 12/150 TST = 400 Volt / 50 Hz
Bei Verwendung eines Verlängerungskabels muß dieses einen Schutzleiter haben,
der vorschriftsgemäß an den Steckverbindungen angeschlossen ist. Die Leiter des
Verlängerungskabels müssen einen Mindestquerschnitt von 1,5 mm
verbindungen müssen eine spritzwassergeschützte Ausführung sein und dürfen nicht
auf nassem Boden liegen.
ACHTUNG !
Zu lange Verlängerungskabel verursachen einen Spannungsabfall und dadurch Betriebs-
störungen. Ab einer Länge von 10m muß das Verlängerungskabel einen
Mindestleitungsquerschnitt von 2,5mm² haben.
Bei Verwendung einer Kabeltrommel muß das Kabel immer ganz abgerollt werden.
8
Beschreibung Beschreibung
Beschreibung
Beschreibung Beschreibung
(Drehrichtung gleichgültig)
haben. Die Steck-
