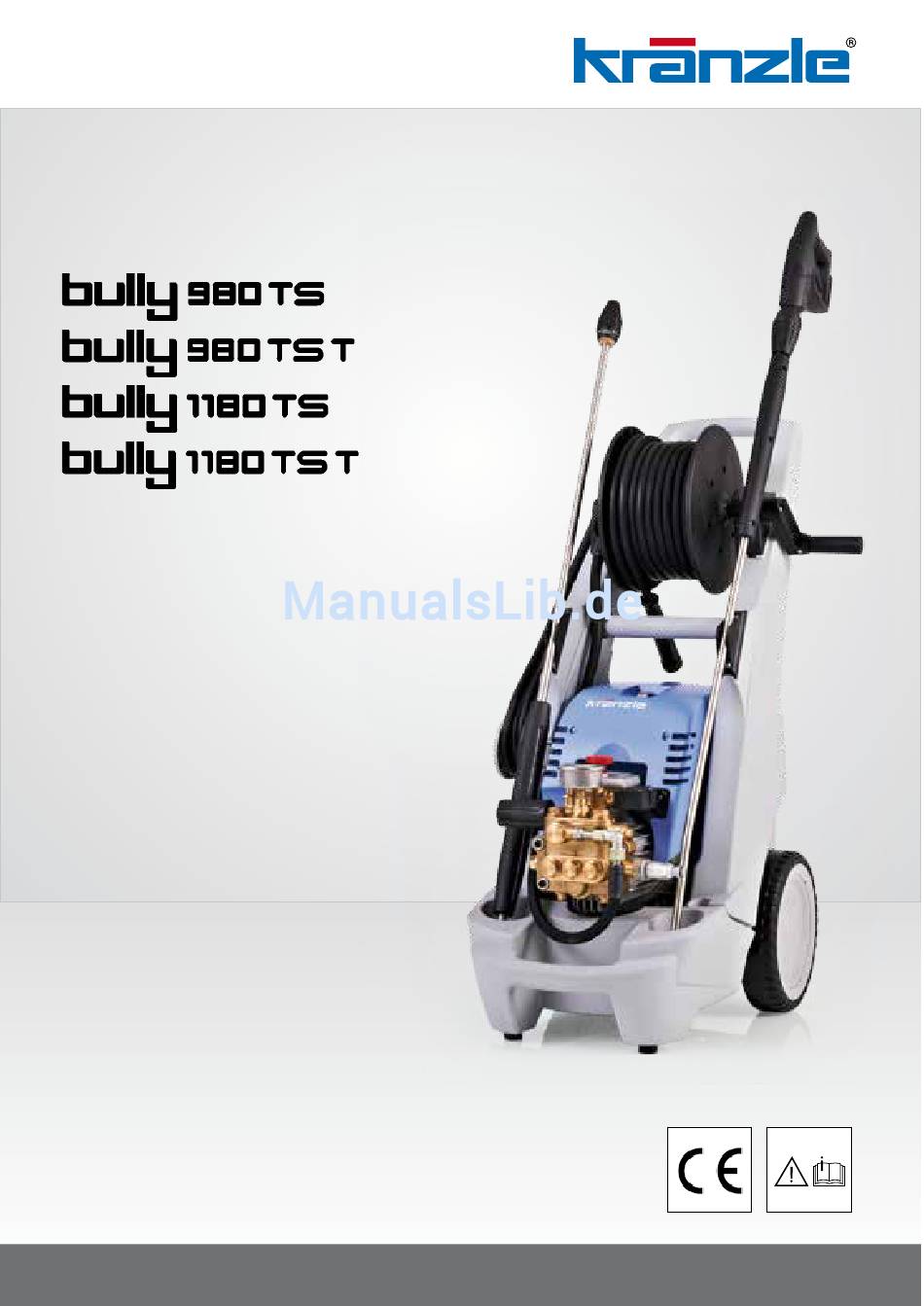

- Seite 1 Original-Betriebsanleitung - D - H o c h d r u c k r e i n i g e r Vor Inbetriebnahme Sicherheitshinweise lesen und beachten ! Für späteren Gebrauch oder Nachbesitzer aufbewahren. www.kraenzle.com...
-
Seite 2: Gerätebeschreibung

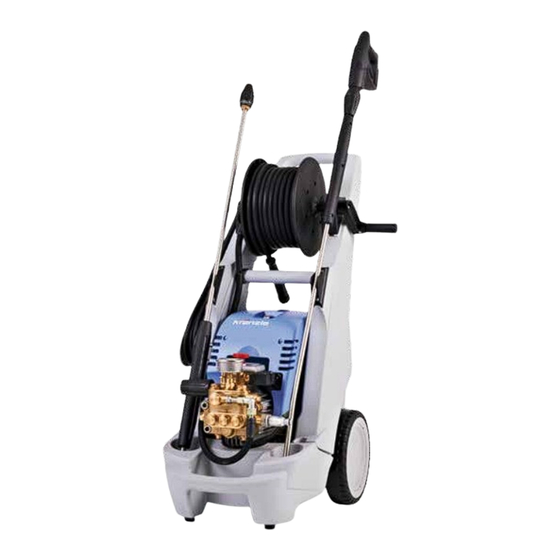

Gerätebeschreibung bully 980 TS T, bully 980 TS, bully 1180 TS T, bully 1180 TS Hochdruckpistole mit Schnellwechsel-Stecksystem Wechselstrahlrohr mit Schmutzkiller-Lanze Wechselstrahlrohr mit Waschlanze ergonomisch geformter Fahrgriff Schlauchtrommel mit 15 m Stahlgewebe-Hochdruckschlauch NW 8 (nur bei TST-Modellen) Handkurbel Ablage für Pistole mit Sprühlanze Ein/Ausschalter mit Motorschutz Kabelaufwicklung mit 7,5 m Kabel groß... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Gerätebeschreibung ................2 Inhaltsverzeichnis ................... 3 Technische Daten ................... 4 Übersicht ‘Das haben Sie gekauft ............6 Allgemeine Vorschriften ................7 Sicherheitshinweise - Unfallverhütung ............. 8 Ganz wichtig: Wasseranschluß - Elektroanschluß ........10 Kränzle- Technik .................. 12 Wasser- und Reinigungssystem ......... 12 Strahlrohr mit Spritzpistole .......... -
Seite 4: Technische Daten
Technische Daten Kränzle Kränzle bully 980 TS T bully 1180 TS T Arbeitsdruck, stufenlos regelbar 3 - 18 MPa (30-180bar) 3 - 16 MPa (30 - 160 bar) Düsengröße Zulässiger Überdruck 16 MPa 19,5 MPa Wasserleistung bei 1.400 U/min 16 l/min bei 1.400 U/min 19 l/min max. - Seite 5 Kränzle Kränzle bully 980 TS bully 1180 TS Arbeitsdruck, stufenlos regelbar 3 - 18 MPa (30-180bar) 3 - 16 MPa (30 - 160 bar) Düsengröße Zulässiger Überdruck 16 MPa 19,5 MPa Wasserleistung bei 1.400 U/min 16 l/min bei 1.400 U/min 19 l/min max.
-
Seite 6: Übersicht 'Das Haben Sie Gekauft
Das haben Sie gekauft Kränzle Hochdruckreiniger bully 980 TST, bully 1180 TST mit Schlauchtrommel und 15 m Stahlgewebe-Hochdruckschlauch NW oder Kränzle Hochdruckreiniger bully 980 TS, bully 1180 TS ohne Schlauchtrommel, mit 10 m Stahlgewebe-Hochdruckschlauch NW Sicherheits-Spritzpistole mit Steckkupplung Schmutzkiller-Lanze mit... -
Seite 7: Allgemeine Vorschriften
Allgemeine Vorschriften Einsatzbereich Die Maschinen sind ausschließlich zum Reinigen mit Hochdruckstrahl und Reinigungs- mittel oder zum Reinigen mit Hochdruckstrahl ohne Reinigungsmittel zu verwenden. Prüfungen Die Maschine ist nach den "Richtlinien für Flüssigkeitsstrahler" bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. -
Seite 8: Sicherheitshinweise - Unfallverhütung
Sicherheitshinweise Achten Sie darauf, daß beim Reinigen mit unter Hochdruck stehendem Wasser an der Lanze ein deutlich spürbarer Rückstoß entsteht. (siehe techn. Daten S. 4) Richten Sie den Hochdruckstrahl nie auf sich selbst oder auf andere, auch nicht um Kleidung oder Schuhe zu reinigen. -
Seite 9: Sicherheitshinweise - Das Ist Verboten
Sicherheitshinweise - Das ist verboten! Sicherungssperre an der Pistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen unmöglich zu machen! Elektrische Kabel nur in einwand- freiem Zustand verwenden! Kabel nicht beschädigen oder unsachgemäß reparieren! Kinder dürfen nicht mit Hochdruckreinigern arbeiten! Das Gerät nicht absprühen! Das Gerät nicht dem Sprühnebel des Hochdruckstrahles aussetzen! -
Seite 10: Was Sie Unbedingt Beachten Müssen
Was Sie unbedingt beachten müssen: Problem Wassermangel Wassermangel kommt häufiger vor als man denkt. Je leistungsstärker ein Gerät ist, umso größer ist die Gefahr, daß zu wenig Wasser zur Verfügung steht. Bei Wassermangel entsteht in der Pumpe Kavitation (Wasser-Luft-Gemisch), was in der Regel nicht oder zu spät bemerkt wird. - Seite 11 Problem Strommangel Sind in Ihrer Leitungsumgebung gleichzeitig zuviele Stromabnehmer am Netz, können die zur Verfügung stehende Spannung sowie die Stromstärke deutlich sinken. In der Folge läuft der Motor des Hochdruckreinigers nicht an oder brennt gar durch. Die Stromversorgung kann auch mangelhaft sein, wenn das Stromkabel zu lang oder zu dünn ist.
-
Seite 12: Kränzle- Technik
Kränzle - Technik Wasser- und Reinigungssystem Das Wasser kann unter Druck der Hochdruckpumpe zugeführt oder direkt aus einem drucklosen Behälter angesaugt werden. Anschließend wird das Wasser von der Hochdruckpumpe unter Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet. Die Umwelt-, Abfall- und Gewässerschutz-Vorschriften sind vom Anwender zu beachten! Strahlrohr mit Spritzpistole... -
Seite 13: Motorschutzschalter
Motorschutzschalter Der Motor wird durch einen Motorschutzschalter vor Überlastung geschützt. Bei Überlastung schaltet der Motorschutzschalter den Motor ab. Bei wiederholtem Abschalten des Motors durch den Motorschutzschalter Störungsursache beseitigen (siehe Seite 11). Austausch und Prüfarbeiten dürfen nur von Sachkundigen bei vom elektrischen Netz getrennter Maschine, d. h. bei gezogenem Netzstecker, vorgenommen werden. -
Seite 14: Inbetriebnahme
Inbetriebnahme Gerät zum Einsatzort bewegen. Die Kränzle bully sind fahrbare Maschinen mit robusten geländegängigen Fahrwerken. Das Gerät darf nicht mit angeschlossenem Wasserzuleitungsschlauch gezogen Aufstellung - Standort werden! Die Maschine darf nicht in feuer- und explosions- gefährdeten Räumen sowie in Pfützen aufgestellt und betrieben werden. - Seite 15 Hochdruckschlauch an die Pistole aufstecken. Hochdruckschlauch an der Pistole fest verschrauben. Sprühlanze oder Schmutzkiller-Lanze auf die Pistole aufstecken. Schiebehülse einrasten lassen. Hochdruckschlauch gerade und schlingenfrei von der Schlauchtrommel abrollen. Wasserschlauch anschließen. Das Gerät kann wahlweise an eine Druckwasserleitung mit kaltem oder bis zu 60 °C warmen Wasser angeschlossen werden.
-
Seite 16: Auf Dem Gerät Verwendete Bildzeichen
Inbetriebnahme Stromanschluß herstellen. 400 Volt, 50 Hz. Die Steckdose muß netzseitig mit 16 A träge abgesichert sein. Arbeitsdruck stufenlos mit dem Handrad regeln. Der maximal verfügbare Druck ist werkseitig fest eingestellt Gerät bei geöffneter Spritzpistole einschalten und entlüften: Pistole mehrfach öffnen und schließen. Mit dem Reinigungsvorgang beginnen. -
Seite 17: Direktansaugen
Direktansaugen Entnahme von Wasser aus Teichen, Regentonnen etc. Das Gerät bietet aufgrund der Saugleistung der Pumpe (bis zu 2,5 m Ansaughöhe, max. Schlauchlänge 3 m) die Möglichkeit, Wasser auch aus separaten Behältnissen oder Teichen zum Reinigen anzusaugen. Vor dem ersten Saugvorgang muß die Pumpe oder der Ansaugschlauch mit Wasser gefüllt sein. -
Seite 18: Ansaugen Von Zusatzmitteln
Netzstecker ziehen Hochdruckschlauch säubern und gerade aufrollen Elektrokabel säubern und aufwickeln Wasserfilter reinigen Gerät im Winter in frostfreien Räumen lagern platzsparend verstauen Die kompakten Kränzle bully 980 TST und bully 1180 TST mit ihrer geringen Standfläche finden überall ihren Platz. -
Seite 19: Universell Durch Kränzle-Zubehör
Universell durch Kränzle-Zubehör Rotierende Waschbürste mit Verlängerung Schlammsauger Edelstahl, Schlammsauger mit 3 m Saugschlauch, Rohrreinigungsschlauch mit Düse, 10 m 20 m 25 m 30 m... -
Seite 20: Kleine Reparaturen - Mühelos Selbst Gemacht
Kleine Reparaturen mühelos selbstgemacht Manometer zeigt vollen Druck, aus der Düse kommt kein Wasser: Höchstwahrscheinlich ist das Eingangssieb oder die Düse verstopft. Das Manometer zeigt vollen Druck, aus der Lanze kommt kein oder nur sehr wenig Wasser. (Im Manometer befindet sich kein Wasser, es handelt sich um Glyzerin zur Dämpfung der Zeigervibration.) Schalten Sie das Gerät ab. - Seite 21 Das Manometer zeigt wenig Druck, aus der Düse kommt ein unregel- mäßiger Strahl: Möglicherweise sind die Ventile verschmutzt oder verklebt. Das Manometer zeigt trotz aufgedrehter Druckregulierung nur wenig Druck, aus der Lanze kommt ein unregelmäßiger Strahl. Der Hochdruckschlauch vibriert. (Im Manometer befindet sich kein Wasser, es handelt sich um Glyzerin zur Dämpfung der Zeigervibration.) Schrauben Sie nacheinander alle 6 Ventile...
-
Seite 22: Mögliche Ursache Nr. 1: Leckage
Kleine Reparaturen mühelos selbstgemacht Nach dem Schließen der Pistole zeigt das Manometer weiterhin vollen Druck an. Das Gerät schaltet sich ständig ein und aus. Mögliche Ursache Nr. 1: Leckage Nach dem Schließen der Pistole muß sich das Gerät abschalten und das Manometer „0“... - Seite 23 Nach dem Schließen der Pistole zeigt das Manometer weiterhin vollen Druck an. Das Gerät schaltet sich ständig ein und aus. Mögliche Ursache Nr. 2: Der Rückschlagkörper ist verschmutzt oder der Dichtungsring am Rückschlagkörper ist defekt. Pumpenausgang aufschrauben. Rückschlagkörper entnehmen und auf Verschmutzung oder Beschädigung des Dichtungsringes überprüfen.
-
Seite 24: Prüfbericht Für Hochdruckreiniger
Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Eigentümer: Typ: Anschrift:... - Seite 25 Prüfbericht für Hochdruckreiniger Gewerbliche Hochdruckreiniger müssen alle 12 Monate von einem Sachkundigen überprüft werden! Prüfbericht über die jährliche Arbeitssicherheitsprüfung (UVV) gemäß den Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren!) Kränzle-Prüfsiegelmarken: Best.-Nr.UVV200106 Eigentümer: Typ: Anschrift:...
-
Seite 26: Eg-Konformitätserklärung
EG-Konformitätserklärung Hiermit erklären wir, daß die Bauart Kränzle bully 980 TS / TST, der Hochdruckreiniger: Kränzle bully 1180 TS / TST, techn. Unterlagen liegen bei: Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, 89257 Illertissen Nenndurchfluss: Kränzle bully 980 TS / TST: 960 l/h Kränzle bully 1180 TS / TST: 1140 l/h folgende Richtlinien und deren Änderungen Maschinenrichtlinie 2006/42/EG... -
Seite 27: Garantieerklärung
Garantieerklärung Die Garantie gilt ausschließlich für Material- und Herstellungsfehler, Verschleiß fällt nicht unter Garantie. Die Maschine muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Garantiebestimmungen. Garantie besteht nur bei ordnungsgemäßer Verwendung von Original-Kränzle-Zubehörteilen und Original-Kränzle-Ersatzteilen. Für Geräte, die an private Verbraucher verkauft wurden beträgt die Garantiezeit 24 Monate, bei Kauf für gewerblichen Einsatz beträgt die Garantiezeit 12 Monate. -
Seite 28: Ersatzteillisten
Ersatzteilliste Kränzle bully 980 TST; bully 1180 TST... - Seite 29 Komplettaggregat Position Bezeichnung Stck. Bestell-Nr. Fahrbehälter 46.400 Fahrgestellbehälter 46.401 Fahrgestell 46.402 Schraube 6,0 x 30 43.423 Gummi-Schwingmetall 30 x 20 46.023 Mutter M8 Elastic-Stop 41.410 Gummi-Metall-Anschlagpuffer 25 x 30 49.010 Rad d250 46.010 Radkappe 46.011 Klemmring 18mm 43.820 Scheibe 8,4 DIN125 50.186 Schraube M8x50 DIN6912 42.620...
-
Seite 30: Komplettaggregat
Ersatzteilliste Kränzle bully 980 TS / TST Kränzle bully 1180 TS / TST... - Seite 31 Pumpenmotor Position Bezeichnung Stck. Bestell-Nr. Stator 112 5,5kW 3x 400V / 50Hz 40.540 A-Lager Flansch 40.530 Rotor 112 40.531 5 Lüfterrad für BG 112 40.532 Lüfterhaube BG 112 40.533 V-Seal 40.545 Flachdichtung 43.030 Schrägkugellager 7306 40.704 Öldichtung 35 x 47 x 7 40.080 Passfeder 8 x 7 x 28 40.459...
-
Seite 32: Ventilgehäuse
Ersatzteilliste Kränzle bully 980 TS / TST Kränzle bully 1180 TS / TST... - Seite 33 40.511 Öldichtung 20 x 30 x 7 40.044 1 Axial-Zylinderrollenlager AQ-Pumpe 40.524 11.1 Taumelscheibe AQ 10,8° 40.523-10,8 bei bully 980 TST + 980 TS 11.2 Taumelscheibe AQ 12,75° 40.523-12,75 bei bully 1180 TST + 1180 TS Plungerfeder 40.506 Federdruckscheibe 40.510 Plunger 20 mm (lang) 40.505...
- Seite 34 Ersatzteilliste Kränzle bully 980 TS / TST Kränzle bully 1180 TS / TST...
-
Seite 35: Unloaderventil Und Druckschalter
Zylinderschraube M 4 x 20 15.025 Reperatur - Sätze: Steuerkolben kpl. 43.444 Reperatur-Satz Druckschaltermechanik 15.009 3 Druckschalter kpl. Pos. 54 - 70 41.300 5 73.1 Ventilgehäuse kpl. bully 980 TS, 1180 TS 46.407 1 73.2 Ventilgehäuse kpl. bully 980 TST, 1180 TST 46.407 2... -
Seite 36: Motor
Ersatzteilliste Kränzle bully 980 TS / TST Kränzle bully 1180 TS / TST... - Seite 37 O-Ring 18 x 2 43.446 Reparatur - Sätze: Ventilgehäuse kpl. bully 980 TS, 1180 TS 46.407 1 Ventilgehäuse kpl. bully 980 TST, 1180 TST 46.407 2 Reparatur-Satz Manschetten 40.065 1 bestehend aus: 3x Pos. 13; 6x Pos. 14; 3x Pos. 15;...
- Seite 38 Ersatzteilliste Kränzle bully 980 TST Kränzle bully 1180 TST...
-
Seite 39: Antrieb
Schlauchtrommel Position Bezeichnung Stck. Bestell-Nr. Seitenschale 46.201 Trommelteil 46.202 Kunststoffschraube 5,0 x 20 43.018 Antriebswelle 46.404 Lagerklotz links 43.810 Schraube 6,0 x 30 43.423 Lagerklotz rechts 43.811 Welle Wasserführung 46.403 Handkurbel 48.108 Wellensicherungsring 22 mm 40.117 O-Ring 9,3 x 2,4 13.273 Sprengring 13.405... -
Seite 40: Pistole Mit Vario-Jet-Lanze
Pistole mit Vario-Jet-Lanze Position Bezeichnung Stck. Bestell-Nr. Pistolenschale re+li 12.450 Schraube 3,5 x 14 44.525 Reparatursatz M2000 12.454 O-Ring 11,0 x 4,0 13.460 Steckkupplung 13.451 Stecknippel Edelstahl gehärtet R1/4“ IG 13.470 Rohr 965 lang, bds. R1/4“ AG 13.519 Griffschalen Lanze 12.406 Schraube 3,5 x 14 44.525... -
Seite 41: Schmutzkiller Mit Lanze
Schmutzkiller mit Lanze Position Bezeichnung Stck. Bestell-Nr. Sprühkörper 41.520 O-Ring 6,86 x 1,78 41.521 Düsensitz 41.522 Düse 055 41.523 3 Düse 075 41.523-075 Stabilisator 41.524 O-Ring 40.016 1 Sprühstopfen 41.526 Kappe vorn für Schmutzkiller 41.528 1 Kappe hinten für Schmutzkiller 055 41.540 1 12.1 Kappe hinten für Schmutzkiller 075... -
Seite 42: Schaltplan
Schaltplan Kränzle bully 980 TS / TST Kränzle bully 1180 TS / TST Ein- /Ausschalter mit 14,5 Ampere Überlastschutz Überstrom- auslöser 12,0 A Druckschalter Zuleitung über 4 x 1,5 mm 400 V / 50 Hz Pumpenmotor 3x 400 V / 50 Hz... -
Seite 43: Elektrische Schaltpäne
Notizen... - Seite 44 I . K r ä n z l e G m b H E l p k e 9 7 D - 3 3 6 0 5 B i e l e f e l d N a c h d r u c k n u r m i t G e n e h m i g u n g d e r F i r m a K r ä n z l e . S t a n d 3 0 .
