Kranzle quadro 9/170 TST Betriebsanleitung Seite 43

Schmutzkiller

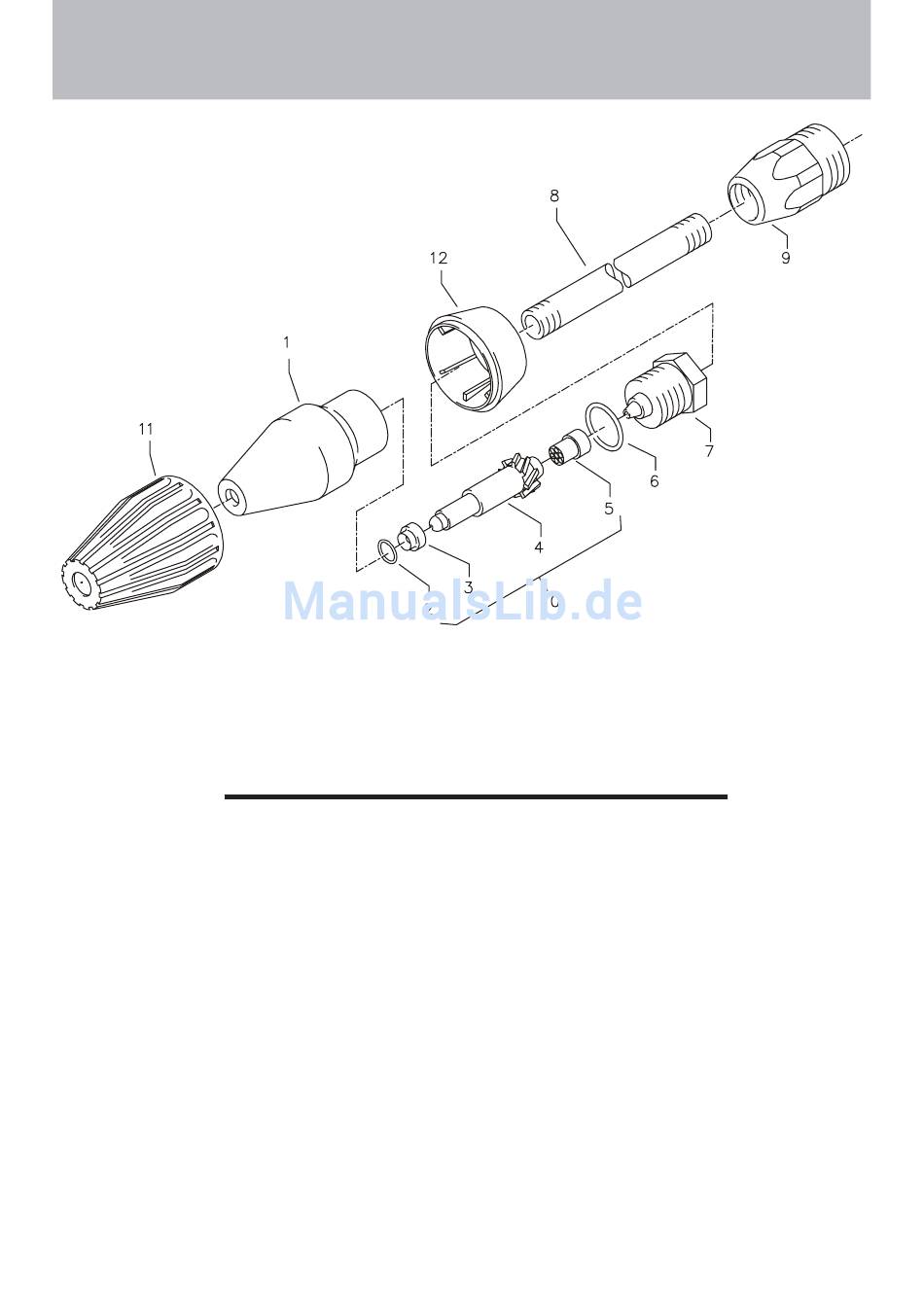

Ersatzteilliste KRÄNZLE quadro 9/170 - 12/150 TST
Pos. Bezeichnung
1 Sprühkörper
2 O-Ring 6,88 x 1,68
3 Düsensitz
4 Düse 030 (quadro 9/170)
4.1 Düse 045 (quadro 11/140, 12/150)
5 Stabilisator
6 O-Ring
7 Sprühstopfen M12x1 IG
8 Rohr 400 mm lang; bds. M12x1
9
ST 30 Nippel M 22 x 1,5 / R1/4" m. ISK
11 Kappe vorn für Schmutzkiller
12 Kappe hinten für Schmutzkiller 030
12.1 Kappe hinten für Schmutzkiller 045
Rep.-Satz Schmutzkiller 030
Rep.-Satz Schmutzkiller 045
bestehend aus je 1x 2; 3; 4; 5
Schmutzkiller 030 mit Lanze 400mm
Schmutzkiller 045 mit Lanze 400mm
Schmutzkiller
Stck Best.Nr.
1 41.520
1 41.521
1 41.522
1 41.523 4
1 41.523
1 41.524
1 40.016 1
1 41.526
1 15.002
1 13.363
1 41.528 1
1 41.542 1
1 41.540 2
41.096 1
41.097
41.073 8
41.072 5
43
