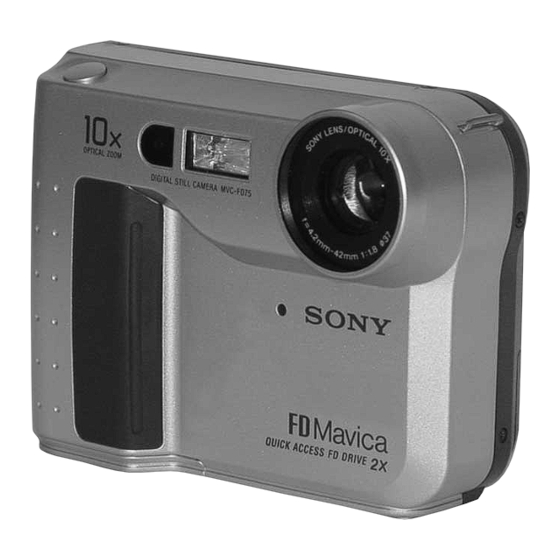

Sony MVC-FD75 Bedienungsanleitung
Digital still camera
Verwandte Anleitungen für Sony MVC-FD75
Inhaltszusammenfassung für Sony MVC-FD75
- Seite 1 3-066-544-21 (2) Digital Still Camera Mode d’emploi Bedienungsanleitung MVC-FD75 ©2001 Sony Corporation...
- Seite 42 Deutsch Bedienungsanleitung Lesen Sie diese Anleitung vor der Inbetriebnahme genau durch, und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf. Die Bezeichnung von Tasten und Einstellungen ist in Großbuchstaben gedruckt. Beispiel: Drücken Sie FLASH. Warnung Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.
- Seite 43 Inhaltsverzeichnis Vor dem Betrieb ..................5 Bezeichnung der Teile ................6 Grundlegender Betrieb Vorbereitungen ................. 9 1: Laden des Akkus ............9 2: Einsetzen des Akkus ............ 10 3: Einstellen von Datum und Uhrzeit ......11 Aufnehmen und Wiedergeben von Bildern ....... 14 1: Aufnehmen von Bildern ..........
-
Seite 44: Kein Schadenersatz Bei Störungen
Lesen Sie die Anleitung durch, bevor Sie die Kamera in Betrieb nehmen Probeaufnahme Bevor Sie ein sehr wichtiges Ereignis aufnehmen, sollten Sie sich anhand einer Probeaufnahme davon überzeugen, daß die Kamera korrekt arbeitet. Kein Schadenersatz bei Störungen Wenn aufgrund einer Störung der Kamera, der Diskette usw. keine Aufnahme oder Wiedergabe möglich ist, besteht kein Anspruch auf Schadenersatz. -
Seite 45: Vor Dem Betrieb
Vor dem Betrieb Als Speichermedium verwendet diese Kamera eine Diskette mit folgenden Kenndaten: •Größe: 3,5 Zoll •Typ: •Kapazität: 1,44 MB MS-DOS (512 Byte × 18 Sektoren) •Format: Wenn die 3,5 Zoll/2HD-Diskette nicht oder nicht richtig formatiert ist, formatieren Sie sie mit der Kamera oder einem Computer. Die Kamera nirgends anstoßen Stoßen Sie die Kamera nirgends an, da es sonst zur Beeinträchtigung der Bildaufnahme und der Speicherung auf Diskette, zum Verlust... -
Seite 46: Bezeichnung Der Teile
Bezeichnung der Teile Einzelheiten finden Sie auf den in ( ) angegebenen Seiten. Auslöser (14) Objektiv Photozelle für Blitz Darauf achten, daß die Photozelle beim Objektivkappe Aufnehmen nicht verdeckt ist. Blitz (8) Öffnung für Netzadapterkabel Selbstauslöser-Lampe Nach Drücken des Stativhalterung Auslösers blinkt diese Achten Sie darauf, daß... - Seite 47 Öse für Schulterriemen Anbringen des Schulterriemens BRIGHT+/– Taste Zum Einstellen der Helligkeit des LCD-Schirms. PLAY/CAMERA- LCD-Schirm Schalter (14, 16) POWER-Schalter Zum Ein- und Lithiumbatteriefach Ausschalten der (31) Stromversorgung. PICTURE EFFECT- ACCESS-Lampe Taste (29) (14) PROGRAM AE-Taste (30) DISK EJECT-Hebel DISPLAY-Taste Zum Ein- und Ausschalten der Akkufachdeckel (10) Anzeigen auf dem LCD-Schirm.
- Seite 48 Zoomhebel T-Seite: Vorfahren in den Telebereich (Motiv rückt näher). W-Seite: Zurückfahren in den Weitwinkelbereich (Motiv erscheint weiter entfernt). Wenn das Motiv im Telebereich unscharf ist, drücken Sie den Zoomhebel zur W-Seite, bis das Bild scharf ist. Im Telebereich sind scharfe Aufnahmen bis zu einem Abstand von etwa 100 cm und im Weitwinkelbereich bis etwa 1 cm möglich.
-
Seite 49: Vorbereitungen
Vorbereitungen Laden des Akkus Laden Sie den Akku mit dem Ladegerät. Einzelheiten entnehmen Sie bitte der Anleitung des Ladegeräts. Schließen Sie das Netzkabel an die Steckdose an. Schieben Sie den Akku in Pfeilrichtung auf das CHARGE-Lampe Ladegerät, bis er (orangefarben) einrastet. -
Seite 50: 2: Einsetzen Des Akkus
k Vorbereitungen Einsetzen des Akkus Öffnen Sie den Akkufachdeckel. Schieben Sie Batteriefachdeckel in Pfeilrichtung. Unterseite Setzen Sie den Akku ein. Die V-Marke muß zum Akkufach weisen. Klappen Sie den Deckel zu. Der Deckel muß mit einem Klicken einrasten. Herausnehmen des Akkus Öffnen Sie den Akkufachdeckel. -
Seite 51: 3: Einstellen Von Datum Und Uhrzeit
Stromquellen Die Kamera kann mit den folgenden beiden Stromquellen betrieben werden: •Sony InfoLithium-Akku* der Serie L, NP-F330 (mitgeliefert)/F550 (Sonderzubehör). •Netzadapter AC-VQ850D (Sonderzubehör). Wenn Sie die Kamera sehr lange betreiben wollen, sollten Sie möglichst den Netzadapter verwenden. Zum Betrieb an einer Autobatterie Verwenden Sie einen Sony DC-Ladeadapter (Sonderzubehör). - Seite 52 k Vorbereitungen Wählen Sie mit der Steuertaste das Format der Datumsanzeige, und drücken Sie dann auf die Mitte der Taste. Y/M/D (Jahr/Monat/Tag) CLOCK SET M/D/Y (Monat/Tag/Jahr) Y/M/D M/D/Y D/M/Y D/M/Y (Tag/Monat/Jahr) 2 0 0 1 1 0 : 2 0 CANCEL ENTER CANCEL Stellen Sie mit der Steuertaste das Datum und die...
-
Seite 53: Zum Stornieren Der Datums- Und Uhrzeit-Einstellung
Zum Stornieren der Datums- und Uhrzeit-Einstellung Wählen Sie mit der Steuertaste die Option „CANCEL“, und drücken Sie dann auf die Mitte der Taste. Hinweis Wenn „W“ auf dem LCD-Schirm erscheint, wechseln Sie die Lithiumbatterie entsprechend den Angaben von Seite 31 aus. 13-DE... -
Seite 54: Aufnehmen Und Wiedergeben Von Bildern
Aufnehmen und Wiedergeben von Bildern Aufnehmen von Bildern Schieben Sie POWER nach unten, um die Stromversorgung einzuschalten, schieben Sie die Diskette ein (sie muß mit einem Klicken einrasten), und führen Sie dann die folgenden Schritte aus. ACCESS-Lampe Stellen Sie PLAY/CAMERA auf CAMERA. Drücken Sie den Auslöser zur Hälfte nach unten. -
Seite 55: Anzeigen Während Der Aufnahme
Anzeigen während der Aufnahme Die Anzeigen auf dem LCD-Schirm werden nicht mit aufgezeichnet. Blitz/ Einstellungs-Halteanzeige Blitzpegel Selbstauslöseranzeige Aufnahmemodus Bildqualität Programmautomatik Disketten- Restkapazität Belichtung/Zoom* Anzahl der E : 91 : 01 SEPIA gespeicherten Bilder Bildeffekte Selbstdiagnose- Anzeigefeld Helligkeit des LCD-Schirms* + EV –EV MENU 110min... -
Seite 56: Aufnehmen Und Wiedergeben Von Bildern
k Aufnehmen und Wiedergeben von Bildern Bildwiedergabe auf dem LCD-Schirm Schieben Sie POWER nach unten, um die Stromversorgung einzuschalten, schieben Sie die Diskette ein, bis sie mit einem Klicken einrastet, und führen Sie dann die folgenden Schritte aus. Stellen Sie PLAY/CAMERA auf PLAY. Das zuletzt aufgenommene Bild erscheint auf dem LCD-Schirm. -
Seite 57: Abzeigen Während Der Wiedergabe
Abzeigen während der Wiedergabe Bildnummer Dateityp Bildqualität Disketten-Restkapazität 11/12 Anzahl der auf der Diskette gespeicherten Bilder Dateiname M V C - 0 1 1 S Aufnahmedatum des 2 0 0 1 1 2 : 3 0 P M wiedergegebenen Bildes MENU INDEX 110min... -
Seite 58: Akkubetriebszeit Und Anzahl Der Aufnehmbaren/Wiedergebbaren Bilder
k Aufnehmen und Wiedergeben von Bildern Akkubetriebszeit und Anzahl der aufnehmbaren/wiedergebbaren Bilder Akkutyp Betriebszeit Anzahl der (Minuten) aufnehmbaren/ wiedergebbaren Bilder Durchgehende Aufnahme NP-F330 ohne Blitz 70 (60) 950 (850) (mitgeliefert) mit Blitz 60 (50) 600 (500) Durchgehende Wiedergabe 110 (100) 1700 (1500) Durchgehende Aufnahme ohne Blitz... -
Seite 59: Bildwiedergabe Auf Einem Computer
Bildwiedergabe auf einem Computer Die Bilddaten dieser Kamera werden im JPEG-Format komprimiert aufgezeichnet. Wenn in Ihrem Computer ein JPEG-kompatible Applikationsprogramm installiert ist (beispielsweise Microsoft Internet Explorer), können Sie die Bilder auch auf Ihrem Computer darstellen. Einzelheiten entnehmen Sie bitte dem Handbuch Ihres Computers und Ihres Applikationsprogramms. -
Seite 60: Parameter-Einstellungen
Parameter-Einstellungen Wählen Sie mit der Steuertaste die Option „MENU“, und drücken Sie dann auf die Mitte der Taste. Das folgende Menü erscheint auf dem LCD-Schirm. CAMERA-Modus PLAY-Modus CLOCK SET BEEP CLOCK SET DISK TOOL BEEP FILE NUMBER DISK TOOL FLASH LEVEL DELETE QUALITY COPY... -
Seite 61: Einstellen Der Einzelnen Parameter
So verlassen Sie den Parameter-Einstellbetrieb Drücken Sie auf die linke Seite der Steuertaste. Auf dem LCD- Schirm erscheint dann wieder das Menü. Zum Abschalten des Menüs wählen Sie mit der Steuertaste die Option „ “, und drücken Sie dann auf die Mitte der Taste. Einstellen der einzelnen Parameter * Werksseitige Voreinstellung Parameter im CAMERA-Modus... - Seite 62 k Parameter-Einstellungen Anzahl der Typenname Aufnahmemodus Dateityp aufzeichenbaren Bilder (Beispiel) MVC- STANDARD FINE JPEG (640 × 480) NORMAL 001S.JPG 25 - 40 15- 20 Für Index-Bildschirm 001S.411 JPEG (640 × 480) E-MAIL 001S.JPG JPEG (320 × 240) 001E.JPG 20 - 35 12 - 15 Für Index-Bildschirm 001S.411 BITMAP...
- Seite 63 QUALITY <STANDARD*/FINE> •STANDARD wählen, um mit normaler Bildqualität aufzunehmen. •FINE wählen, um mit hoher Bildqualität aufzunehmen. FLASH LEVEL < HIGH/ NORMAL*/ LOW> •HIGH wählen, um den Blitzpegel zu erhöhen. •NORMAL wählen, um den Standard-Blitzpegel zu erhalten. •LOW wählen, um den Blitzpegel zu verringern. FILE NUMBER <NORMAL*/SERIES>...
-
Seite 64: Parameter Im Play-Modus
k Parameter-Einstellungen Parameter im PLAY-Modus PROTECT Mit dieser Option können Sie ein oder mehrere Bilder gegen versehentliches Löschen schützen. Um ein Bild vor Löschen zu schützen bzw. den Löschschutz aufzuheben, wählen Sie die betreffende Option im Menü, während das Bild auf dem LCD-Schirm angezeigt wird. Im SINGLE-Bildschirmmodus <ON/OFF*>... - Seite 65 COPY Diese Option dient zum Kopieren eines oder mehrerer Bilder auf eine andere Diskette. Wählen Sie im Menü die gewünschte Kopieroption, während das Bild (bzw. die Bilder) auf dem LCD- Schirm angezeigt wird (werden). Im SINGLE-Bildschirmmodus <OK/CANCEL> •OK wählen, um das angezeigte Bild zu kopieren. •CANCEL wählen, um den Kopiervorgang zu stornieren.
- Seite 66 k Parameter-Einstellungen Am Ende des Kopiervorgangs erscheint die Meldung „COMPLETE“. Um die Bilder noch auf eine andere Diskette zu kopieren, wählen Sie mit der Steuertaste die Option „CONTINUE“ und führen Sie dann die obigen Schritte 2 bis 4 aus. Wenn Sie den Kopierbetrieb verlassen wollen, wählen Sie mit der Steuertaste die Option „EXIT“.
- Seite 67 Parameter im CAMERA- und PLAY-Modus DISK TOOL <FORMAT/DISK COPY> •FORMAT wählen, um die in der Kamera eingelegte Diskette zu formatieren. •DISK COPY wählen, um alle auf der Diskette gespeicherten Daten auf eine andere Diskette zu kopieren. Zum Formatieren einer Diskette Wählen Sie „FORMAT“...
- Seite 68 k Parameter-Einstellungen BEEP <ON*/OFF> •Normalerweise auf ON setzen. •OFF wählen, um den Piepton auszuschalten. CLOCK SET Diese Option dient zum Einstellen von Datum und Uhrzeit. Siehe Seite 11. 28-DE...
-
Seite 69: Zusatzfunktionen Bei Der Bildaufnehmen
Zusatzfunktionen bei der Bildaufnehmen PROGRAM AE PICTURE EFFECT Verschiedene Bildeffekte Wählen Sie durch wiederholtes Drücken von PICTURE EFFECT den gewünschten Bildeffekt. NEG. ART: Das Bild wird als Negativ aufgezeichnet. SEPIA: Das Bild wird mit einem nostalgischen Braunton verfremdet. B&W: Das Bild wird monochrom (schwarzweiß). SOLARIZE: Der Kontrast wird angehoben;... -
Seite 70: Verwendung Der Programmautomatik (Program Ae)
k Zusatzfunktionen bei der Bildaufnehmen Verwendung der Programmautomatik (PROGRAM AE) Die sechs folgenden PROGRAM AE-Modi, die auf bestimmte Aufnahmesituationen zugeschnitten sind, stehen zur Auswahl. Wählen Sie durch wiederholtes Drücken von PROGRAM AE den gewünschten Modus. Softportrait-Modus ( Das Motiv wird scharf vor unscharfem Hintergrund aufgenommen. -
Seite 71: Auswechseln Der Lithiumbatterie
Auswechseln der Lithiumbatterie Bei erschöpfter Lithiumbatterie erscheint das Symbol „W“ auf dem LCD-Schirm. Wechseln Sie die Batterie dann gegen die Sony Lithiumbatterie CR2025 oder die Duracell DL-2025 aus. Andere Batterien dürfen nicht verwendet werden, da sonst Feuer- und Explosionsgefahr besteht. -
Seite 72: Zur Besonderen Beachtung
Zur besonderen Beachtung Reinigung Reinigen des LCD-Schirms Wenn der Schirm durch Fingerabdrücke, Staub usw. verschmutzt ist, wischen Sie ihn mit einem LCD-Reinigungskit (Sonderzubehör) Reinigen des Kameragehäuses Verwenden Sie zum Reinigen des Kameragehäuses ein weiches, leicht mit Wasser angefeuchtetes Tuch. Lösungsmittel wie Alkohol oder Benzin dürfen nicht verwendet werden, da sie das Gehäuse angreifen. -
Seite 73: Erlaubter Betriebstemperaturbereich
Erlaubter Betriebstemperaturbereich Die Kamera ist für Umgebungstemperaturen zwischen 0 °C und +40 °C ausgelegt. Betreiben Sie sie nicht außerhalb dieses Temperaturbereiches. Feuchtigkeitskondensation Wird die Kamera direkt von einem kalten in einen warmen Raum gebracht oder in einem Raum mit hoher Luftfeuchtigkeit verwendet, kann in oder auf der Kamera Feuchtigkeit kondensieren. -
Seite 74: Verwendung Der Digitalkamera Im Ausland
kZur besonderen Beachtung Verwendung der Digitalkamera im Ausland Das Ladegerät BC-V615 kann mit Netzspannungen zwischen 100 V und 240 V, 50/60 Hz betrieben werden. Wenn der Stecker nicht in die örtliche Steckdose [b] paßt, verwenden Sie einen handelsüblichen Netzsteckeradapter [a]. BC-V615 34-DE... -
Seite 75: Störungsüberprüfungen
Störungsüberprüfungen Wenn sich eine Störung auch anhand der folgenden Liste nicht beheben läßt, wenden Sie sich an Ihren Sony Händler. Erscheint die Meldung „C: ss: ss“ auf dem LCD-Schirm, hat die Selbstdiagnosefunktion einen Fehler erkannt. Schlagen Sie dann bitte auf Seite 37 nach. - Seite 76 kStörungsüberprüfungen Symptom Ursache und/oder Abhilfe Der Akku ist relativ • Die Umgebungstemperatur ist sehr niedrig. schnell leer. • Der Akku ist nicht voll geladen. t Den Akku voll laden. • Der Akku ist verbraucht. t Einen neuen Akku verwenden. Das Zoom arbeitet nicht. •...
-
Seite 77: Die Selbstdiagnosefunktion
•Die eingelegte Diskette eignet sich nicht für diese Kamera. tEine andere Diskette einlegen (Seite 6). E:91:ss •Die Störung kann nicht selbst behoben E:61:ss werden. tWenden Sie sich unter Angabe des fünfstelligen Codes (beispielsweise E:61:10) an Ihren Sony Händler oder Ihr Sony Service-Center. 37-DE... -
Seite 78: Technische Daten
Für Entfernungen von 0,5 bis 2,5 m LCD-Schirm Schirmgröße 6, 2 mm (Typ 2, 5) LCD-Typ Gesamtanzahl der Punkte 84.260 Allgemeines Stromversorgung Sony Akku NP-F330/F550 Betriebsspannung 7,2 V (Akku) Leistungsaufnahme (beim Aufnehmen) 3,0W Betriebstemperaturbereich 0 °C bis +40 °C Lagertemperaturbereich –20 °C bis +60 °C ca. -
Seite 79: Warnmeldungen
Warnmeldungen Die folgenden Warnmeldungen können auf dem LCD-Schirm erscheinen: Meldung Bedeutung DRIVE ERROR Störung des Diskettelaufwerks. NO DISK Es ist keine Diskette eingelegt. Betriebsstörung der Diskette. DISK ERROR Die eingelegte Diskette besitzt kein MS-DOS- Format (512 Byte × 18 Sektoren) DISK PROTECT Der Löschschutz der Diskette ist aktiviert. -
Seite 80: Stichwortverzeichnis
Stichwortverzeichnis I, J AE (automatische Belichtung) INDEX-Bildschirm ....16 ..........30 InfoLITHIUM-Akku ....11 Akku ........9,10 JPEG ........19,21 Akkukapazität ......10 Anzeigen auf dem LCD-Schirm ..... 15,17 Ladegerät ........9 Aufnahme ........ 14 Laden .......... 9 Automatische Ausschaltung ... 10 Lithiumbatterie .......
