Dieses Element zeigt graphisch die Steigrate, skaliert von 0 m/s bis + / -10 m/s je
nachdem ob man steigt oder sinkt. In diesem Element geht ein schwarzer Balken von
der Mitte der Skala und wächst in 0,1 m/s Schritten, bis zum 5 m/s oberen Ende der
Skala. Erreicht die schwarze Leiste den 5 m/s-Wert beginnt sie von 0 m/s (Mitte der
Skala) bis zum oberen Ende der Skala sukzessive zu verschwinden. Wenn der Balken
vollständig verschwindet ist die Steigrate ist gleich oder über 10 m/s. Der gleiche
Vorgang tritt beim Sinken ein, allerdings von der Mitte der Skala nach unten.
5.1.5.3.
Das Double Bar Analog Vario-Element zeigt nicht nur die momentane vertikale
Geschwindigkeit, sondern auch die durchschnittliche Thermik und nächste zu
erwartende Thermik an (McCready Anzeige) (siehe Abbildung 5.3). Dieses Element
kann in der Größe und der positioniert verändert werden. Das Element besteht aus 4
Spalten. In der linken Spalte zeigt ein schwarzer Balken die mittlere thermische
Steigrate. Dieser Wert ist immer positiv. In der nächsten Spalte wird ein Doppelpfeil
dargestellt, die die nächste zu erwartende thermische Steigrate zeigt. Schließlich
werden die letzten Spalten zwei Balken dargestellt, die die Steig- und die Sinkrate
anzeigt. Sehen Sie mehr über die McCready-Zeiger in Kapitel ....

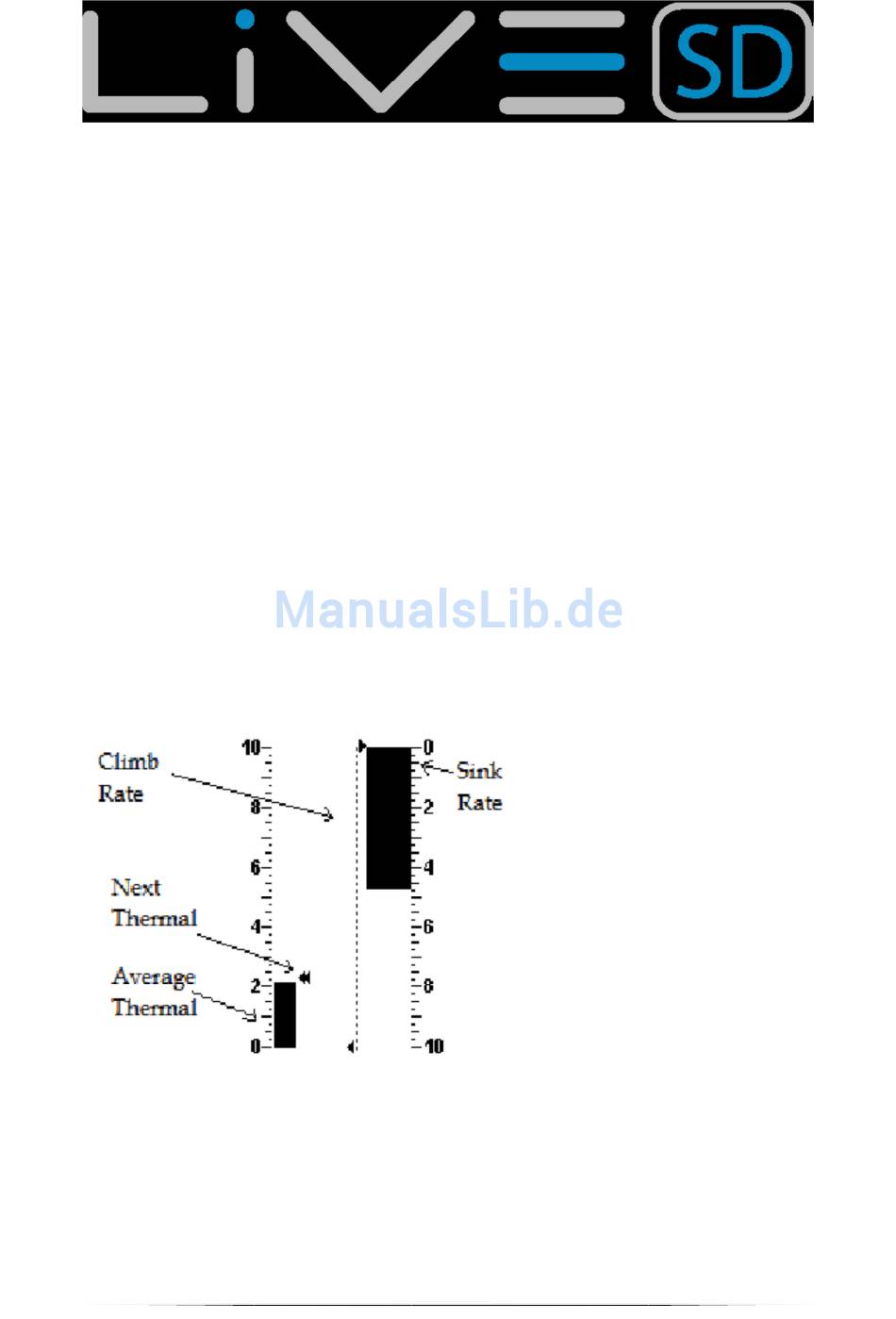

Abbildung 5.3 - Doppelbalkengrafik McCready Zeiger
Doppelbalkengrafik analog Vario
und McCready Zeiger
