3)MIC GAIN (Mikrofonpegel):
Mit MIC GAIN stellen Sie den Mikrofonpegel ein. Steht der Regler auf dem
rechten Anschlag (= Normalstellung), so ist der Pegel am größten. Durch
Drehen nach links können Sie ihn z.B. bei Verwendung von Verstärkermikrofonen
reduzieren (falls ihr Funkpartner die Sprache als verzerrt beurteilt.)
4) RF GAIN:
Mit diesem Regler stellen Sie die Empfindlichkeit des Emfänger in Ihrem
Funkgerät, wenn der Regler RF GAIN auf dem rechten Anschlag steht
(=Normalstellung). Drehen Sie den Regler nach links, so wird die Empfindlichkeit
reduziert. Das kann dann nötig sein, wenn sehr starke Stationen nur verzerrt
ankommen; s. aber auch Punkt MODE (Betriebsart)!

5) KANALWAHL mit DREHSCHALTER:

Mit dem DREHSCHALTER am Funkgerät können Sie die Kanäle einstellen:
Drehen nach rechts wechselt auf höhere Kanäle, Drehen nach links auf tiefere
Kanäle.

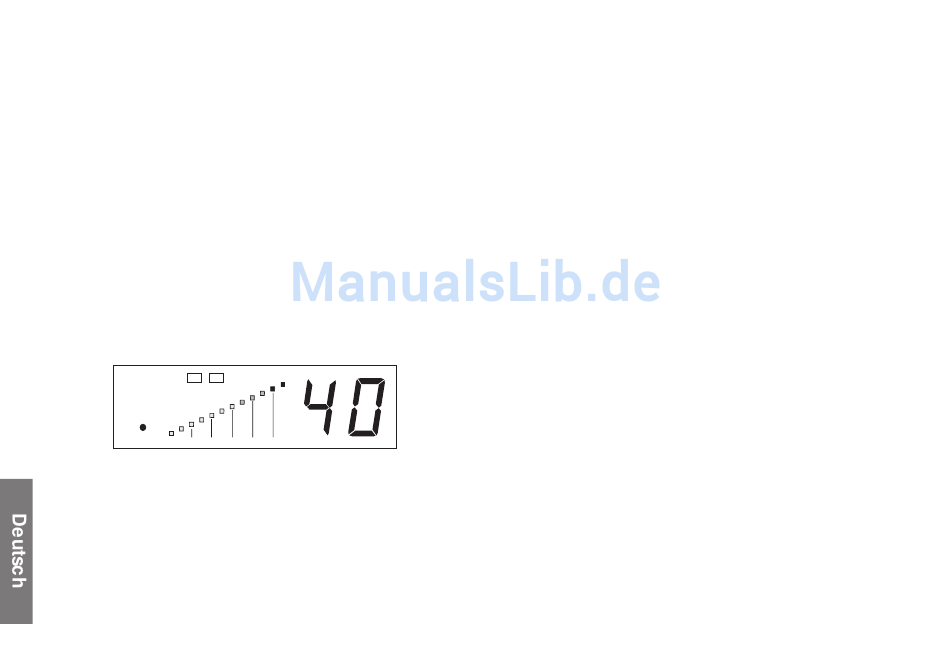

6) ANZEIGE:
Diese Anzeige gibt den aktuellen Sende-/Empfang-Kanal an .
Der BARGRAPH gibt den aktuellen Signalstärke bei Senden oder Empfangen
.
TX RX
2
RF 1
PA
SIG
1 3 5
7) PA (DurchsageVerstärker):
Ihr Funkgerät läßt sich zusammen mit einem (externen) Lautsprecher auch für
Durchsagen als «Mega-phon» benutzen. Schließen Sie hierzu an der Buchse
PA.SP (E) auf der Rückseite Ihres Funkgerätes einen passenden (Außen-) Laut-
sprecher an.
Drücken Sie die Taste PA, um die Funktion «Durchsage-Verstärker» zu aktivieren.
Sprechen Sie in das Midrofon und relgeln Sie die Wiedergabe-Lautstärke mit
dem Regler VOLUME. Zum Ausschalten der Funktion «Durch-sage-Verstärker»
drücken Sie nochmals die Taste PA.
4
3
7 +30dB
9
8) CH 19:
Den Not- und Anrufkanal 19 AM können Sie mit einem einzigen Tastendruck
sofort schalten.
Drücken Sie die Taste CH 19. Ihr Funkgerät schaltet sofort auf Kanal 19 in AM.
Nochmals Taste CH 19, um auf die vorherige Einstellung zurückzuschalten.
9) MODE (Betriebsart):
Diese Umschalter gibt Ihnen die Möglichkeit die Modulationsart zu ändern.
AM/FM Ihre Modulationsart muß mit Ihren Gesprächspartner einstimmen :
A/ Amplituden-Modulation/AM: Für Sendungen auf unebenen Relief mit
Hindernissen auf mitlerer Distanz.
B/ Frequenz-Modulation/FM: Für nah Gespräche auf freien Gelände. ( Der
Sqelchregler ist schwerer einzustellen)
10) ANL/NB (Störaustaster):
Diese Taste drücken, um den Störaustaster zu aktivieren . Es werden dann
beim Empfang kurze Störspitzen (Knacken) unterdrückt .
Erste Drücke für den ANL/NB Filter Anschaltung, Zweite Drücke schaltet die
beiden aus.
11) BELEGUNG DER MIKROFONBUCHSE (sechspolig):
Die Mikrofonbuchse ist bequemlichkeitshalber auf der Frontplatte eingebaut,
damit das Radio in das Instrumentenbrett eingefügt werden kann
.Bedienungsanleitung seite 46.
12) PTT TASTE:
Sende-/Empfangsumschaltung im CB Betrieb : zum senden drücken ( um in
das Mikrofon spechen), zum Empfangen loslassen.
A) STROMVERSORGUNG (13,2 V)
B) ANTENNENANSCHLUß (SO-239)
C) EXT. S-METERANSCHLUß (Ø 2,5 mm)
D) EXT. LAUTSPRECHERANSCHLUß (8 Ω,
E) PA LAUTSPRECHERANSCHLUß (8 Ω,
36
Ω, Ω, Ø 3,5 mm) Ω, Ω,
Ω, Ω, Ø 3,5 mm) Ω, Ω,
