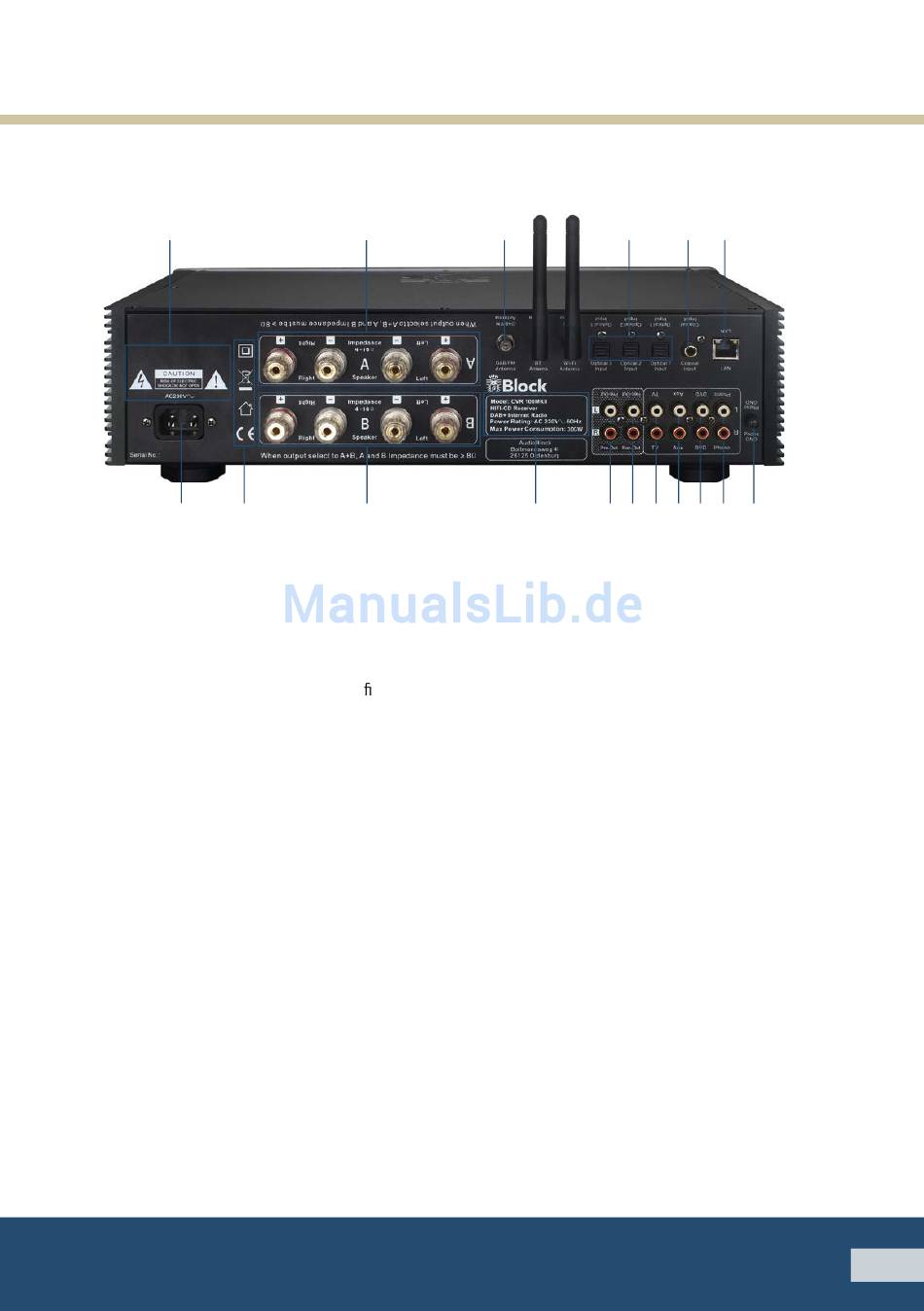

Anschlüsse am Gerät
2
1 4
1. Netzanschluss: Das Netzanschlusskabel darf keine Beschädigungen oder Defekte aufweisen.
2. Warnhinweise.
3a. Lautsprecheranschlüsse A: Bitte achten Sie auf den richtigen Anschluss von plus und minus!
3b. Lautsprecheranschlüsse B: Bitte achten Sie auf den richtigen Anschluss von plus und minus!
4. Typenbezeichnung und Stromspezi kationen.
5. Optische Eingänge 1-3: Schließen Sie hier ein optisches digitales Kabel an.
6. Koaxialer Eingang: Schließen Sie hier ein koaxiales Kabel an.
7. Pre-Out Ausgangsbuchsen: Zum Anschluss eines weiteren Verstärkers oder eines Subwoofers.
8. Rec-Out Buchsen: Zum Anschluss eines Aufnahmegerätes.
9. TV Eingangsbuchsen: Zum Anschluss eines TV-Gerätes.
10. AUX Eingangsbuchsen: Zum Anschluss eines zusätzlichen Gerätes.
11. DVD Eingangsbuchsen: Zum Anschluss eines DVD-Spielers.
12. Phono Eingangsbuchsen: Zum Anschluss eines Plattenspielers mit MM-System.
13. Ground-Schraubanschluss: Zum Anschluss eines Erdungskabels für Plattenspieler.
14. DAB+/ FM Antennenanschluss.
15. LAN Anschlussbuchse für RJ-45 Stecker (Ethernet).
16. Bluetooth-Antennenanschluss (Abbildung mit montierter Antenne).
17. WLAN-Antennenanschluss (Abbildung mit montierter Antenne).
18 Prüfzeichen und Entsorgungshinweise.
Bedienungsanleitung Block CVR-100+ MKII
3a
3b
16 17
14 5
4 7 8 9 10 11 12
6 15
13
