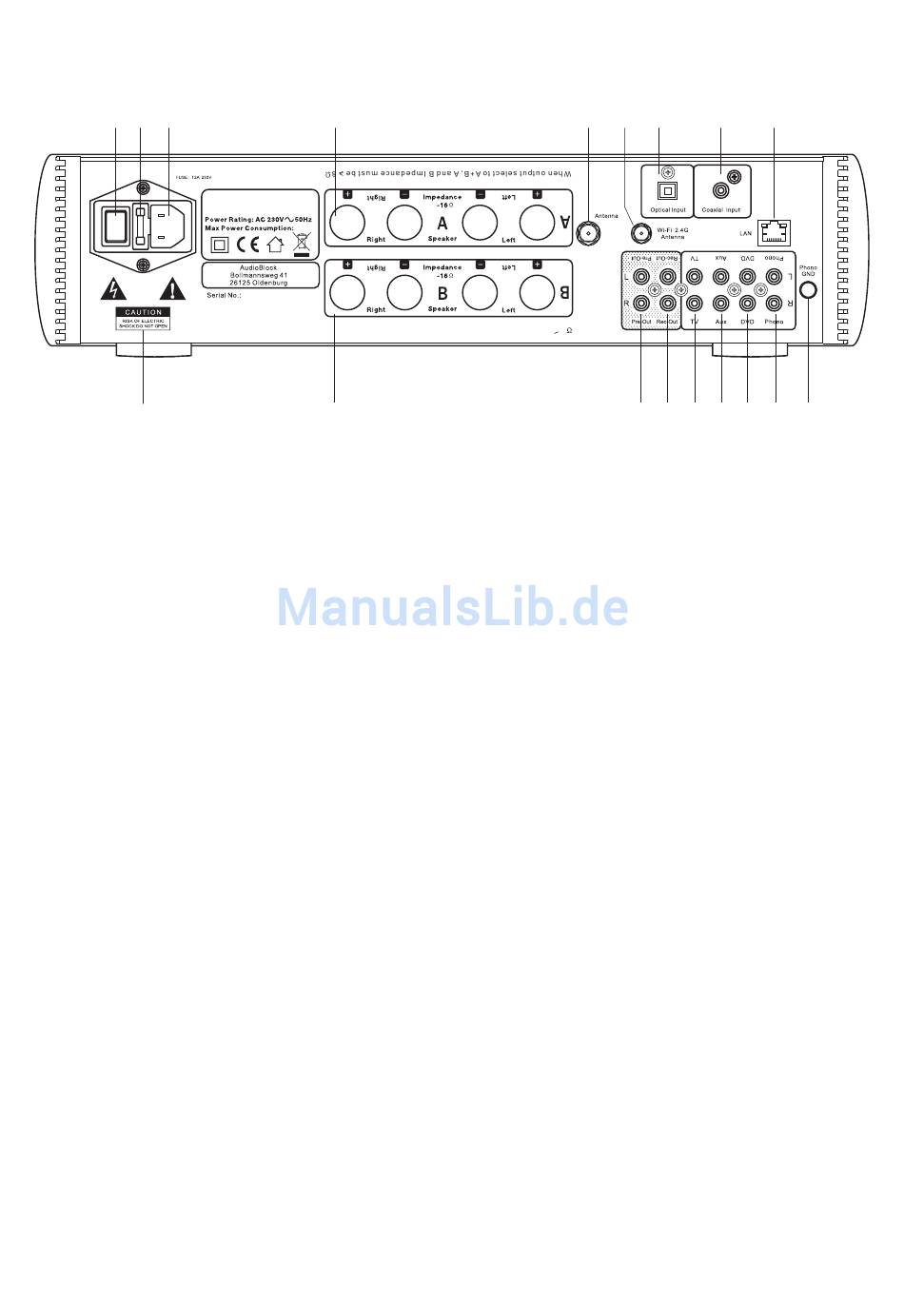

Anschlüsse am Gerät
1 2 3
Model: CVR 100
HIFI-CD Receiver
DAB+ Internet Radio
I
O
4
1. Power Schalter: Mit diesem Hauptschalter können Sie das Gerät ein- und ausschalten.
Bitte beachten Sie, wenn das Gerät auf aus steht, ist es vom Netz getrennt.
2. Sicherungshalter: In der Halterung befindet sich eine 20mm 2A Sicherung!
Wichtig: Entfernen Sie das Netzkabel, bevor Sie die Sicherung entfernen oder tauschen.
3. Netzkabelanschluss: Vergewissern Sie sich, dass das Netzkabel nicht beschädigt ist.
4. Warnhinweise: Die Zeichen zeigen an, dass es sich hier um hohe Spannungen handelt.
Bitte beachten Sie die näheren Hinweise von Seite 2.
5. Lautsprecher A: Bitte achten Sie auf den richtigen Anschluss von plus und minus!
6. Lautsprecher B: Bitte achten Sie auf den richtigen Anschluss von plus und minus!
7. DAB/UKW: Antennen Anschluss.
8. 2,4 G Antenne: Für den Anschluss der Internet Antenne.
9. Optical Input: Schließen Sie hier ein optisches digitales Kabel an.
10. Koaxialer Input: Schließen Sie hier ein Koaxiales Kabel an.
11. Lan: Schließen Sie hier ihr LAN Kabel an.
12. Pre Out: Ausgang, um einen separaten Verstärker anzuschließen.
13. Record out: Hier kann ein Aufnahmegerät angeschlossen werden.
14-17. Analoge Eingänge wie TV/AUX/DVD/PHONO
18. Phono GND: Erdungsanschluss für den Plattenspieler.
Abschnitt 3
5
4
4
When output select to A+B, A and B Impedance must be > 8
6
Anschlüsse am Gerät -11-
3
7 8 9
10
DAB/FM
12 13 14 15 16 17 18
11
