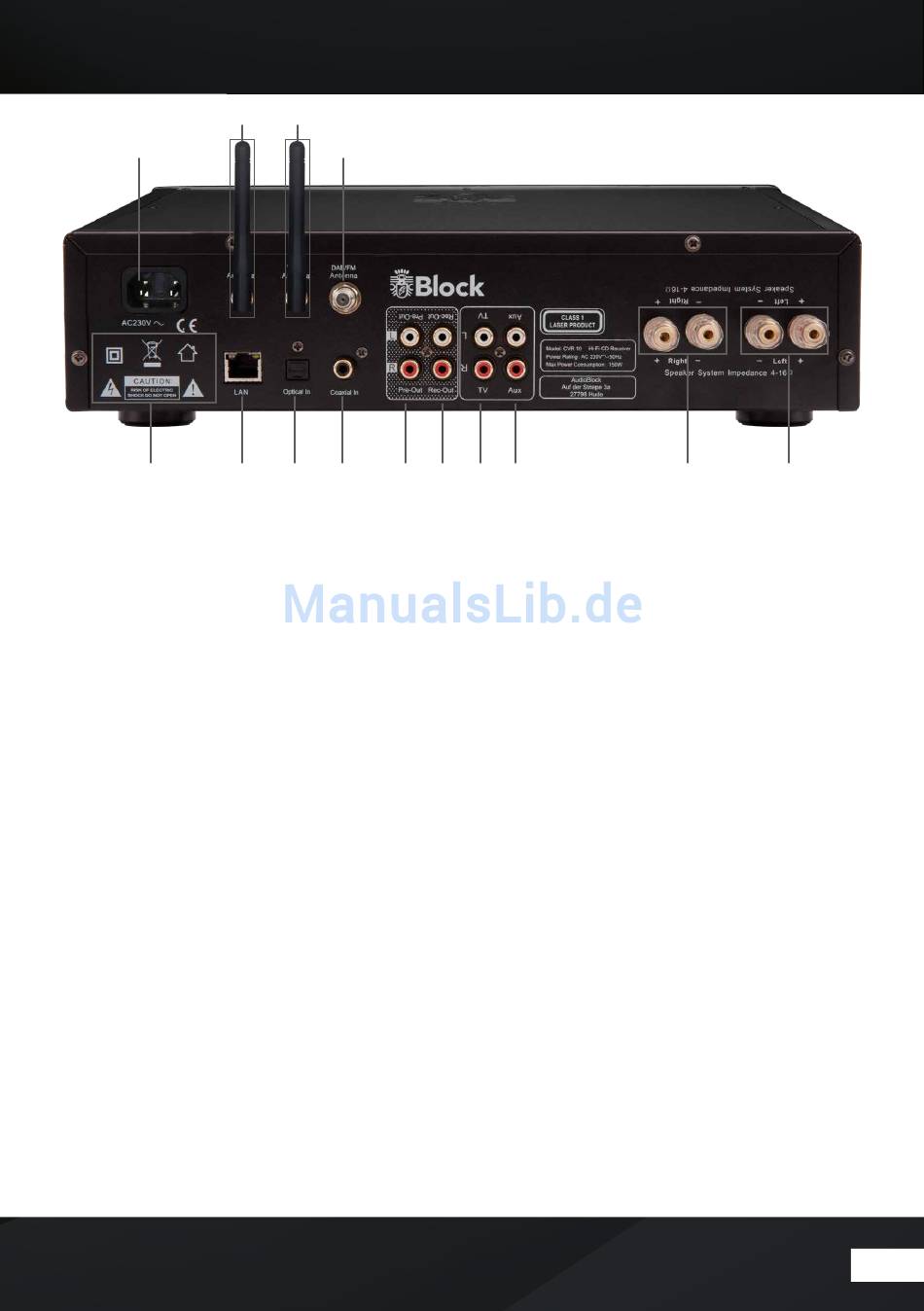

ANSCHLÜSSE AM GERÄT
1.
Netzanschluss: Das Netzanschlusskabel darf
keine Beschädigungen oder Defekte aufweisen.
2.
Warnhinweise.
3.
Bluetooth-Antennenanschluss (Abbildung mit
montierter Antenne).
4.
WLAN-Antennenanschluss (Abbildung mit mon-
tierter Antenne).
5.
DAB+/ FM Antennenanschluss.
6.
LAN Anschlussbuchse für RJ-45 Stecker (Ether-
net).
7.
Optischer Eingang: Schließen Sie hier ein opti-
sches digitales Kabel an.
8.
Koaxialer Eingang: Schließen Sie hier ein koaxi-
ales Kabel an.
9.
Pre-Out Ausgangsbuchsen: Zum Anschluss ei-
nes weiteren Verstärkers oder eines Subwoo-
fers.
10.
Rec-Out Buchsen: Zum Anschluss eines Aufnah-
megerätes.
3 4
5
7 8 9 10 11 12
11.
TV Eingangsbuchsen: Zum Anschluss eines TV-
Gerätes.
12.
AUX Eingangsbuchsen: Zum Anschluss eines zu-
sätzlichen Gerätes.
13.
Lautsprecheranschluss rechts: Bitte achten Sie
auf den richtigen Anschluss von plus und minus!
14.
Lautsprecheranschluss links: Bitte achten Sie
auf den richtigen Anschluss von plus und minus!
13 14
11
