Anschlüsse Am Gerät - Block CVR-200 Bedienungsanleitung

20 19 18
1 2

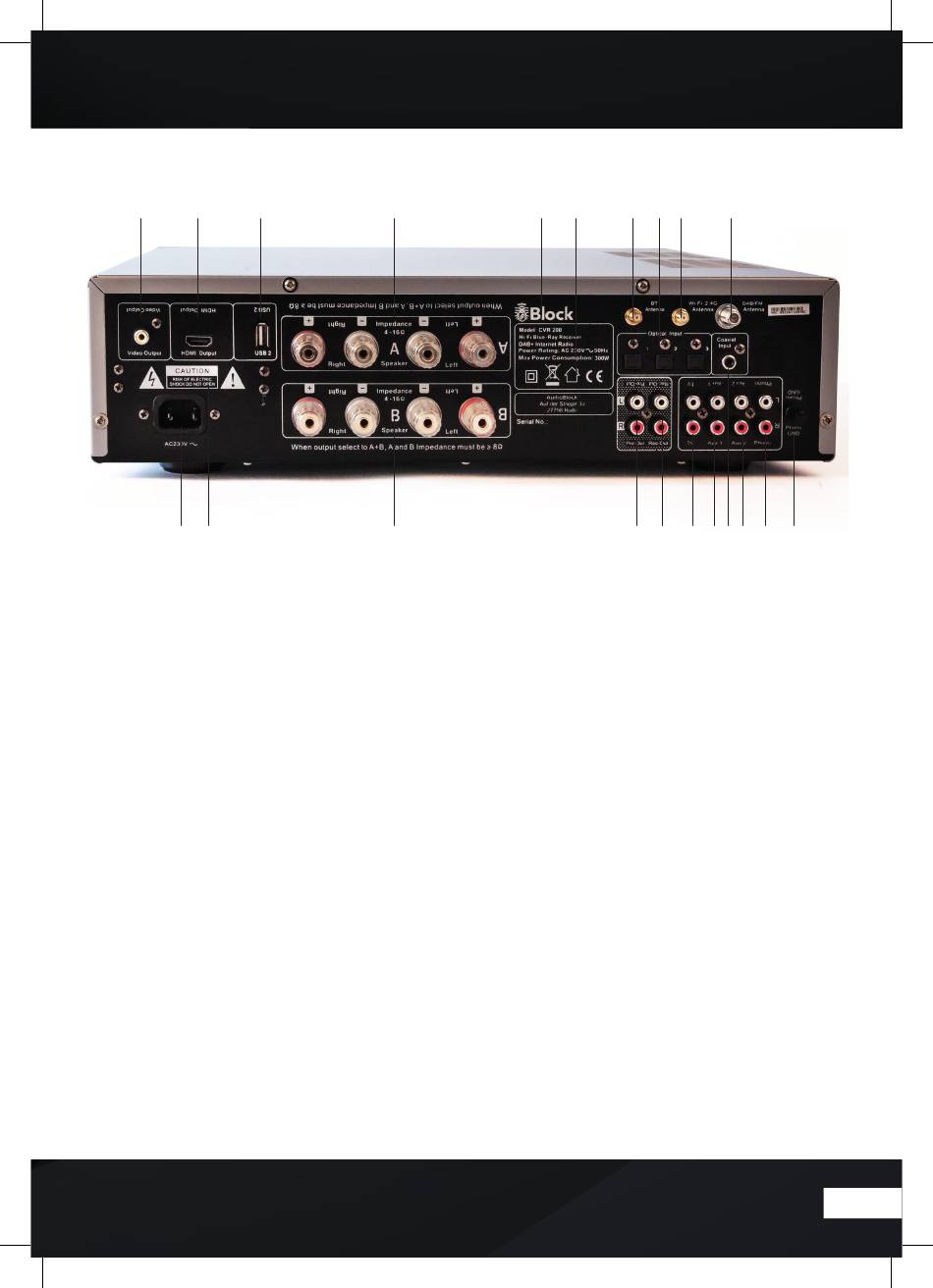

ANSCHLÜSSE AM GERÄT
1.
Netzanschluss: Das Netzanschlusskabel darf
keine Beschädigungen oder Defekte aufweisen.
2.
Warnhinweise.
3.
Lautsprecheranschlüsse A: Bitte achten Sie auf
den richtigen Anschluss von plus und minus!
4.
Lautsprecheranschlüsse B: Bitte achten Sie auf
den richtigen Anschluss von plus und minus!
5.
Typenbezeichnung und Stromspezifikationen.
6.
Optische Eingänge 1-3: Schließen Sie hier ein
optisches digitales Kabel an.
7.
Koaxialer Eingang: Schließen Sie hier ein koaxi-
ales Kabel an.
8.
Pre-Out Ausgangsbuchsen: Zum Anschluss ei-
nes weiteren Verstärkers oder eines Subwoo-
fers.
9.
Rec-Out Buchsen: Zum Anschluss eines Aufnah-
megerätes.
10.
TV Eingangsbuchsen: Zum Anschluss eines TV-
Gerätes.
3 5
4
11.
AUX 1 und 2 Eingangsbuchsen: Zum Anschluss
eines zusätzlichen Gerätes.
12.
Phono Eingangsbuchsen: Zum Anschluss eines
Plattenspielers mit MM-System.
13.
Ground-Schraubanschluss: Zum Anschluss ei-
nes Erdungskabels für Plattenspieler.
14.
DAB+/ FM Antennenanschluss.
15.
Bluetooth-Antennenanschluss
16.
WLAN-Antennenanschluss
17.
Prüfzeichen und Entsorgungshinweise.
18.
USB 2
19.
HDMI Ausgang zum TV
20.
Video Ausgang zum TV
Anschlüsse am Gerät
17 15 6 16 14
8 9 10 11 11 12 13 7
11
