Programmwahl
Zuletzt ausgewähltes
Programm das über
mehrere Minuten ak-
tiviert war
Temperaturwahl
Pumpenstandschutz

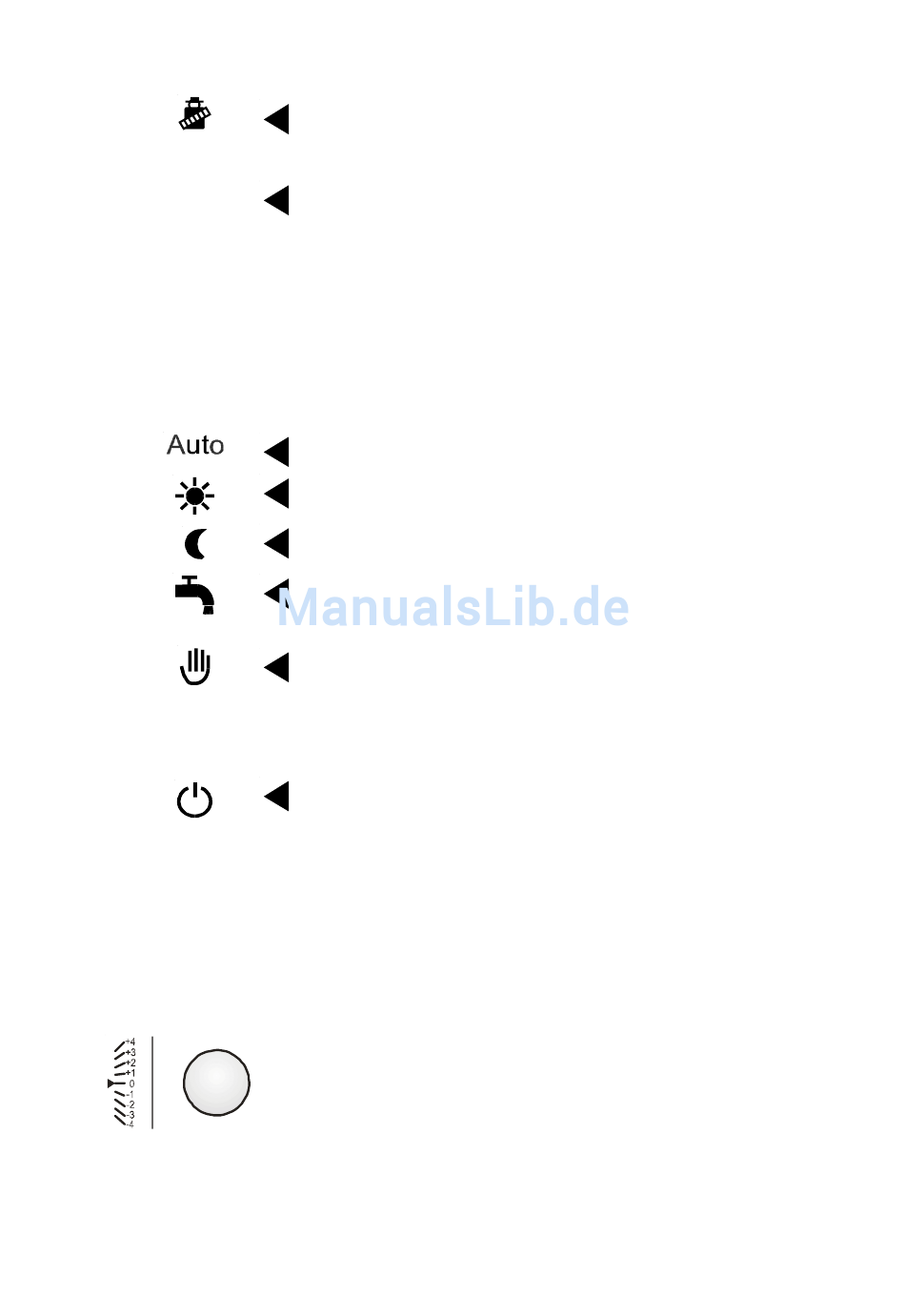

Mit dem linken Drehknopf können verschiedene Heizprogramme ausgewählt
werden. Der Pfeil am linken Rand des Displays zeigt auf das angewählte Programm:
Die Aktivierung des Schornsteinfegerbetriebs wird im Display durch einen Pfeil
neben dem Schornsteinfegersymbol zusammen mit einem Pfeil neben dem zuletzt
für mind. 1 Minute ausgewählten Heizprogramm angezeigt. Gleichzeitig beginnt
eine Zeitschaltuhr zu laufen. Im Schornsteinfegerbetrieb arbeitet die Heizungsan-
lage nicht witterungsgeführt, sondern mit max. Heizleistung und versucht eine
mittlere Kesselwassertemperatur von 60°C konstant zu halten. Ist die Kessel-
wassertemperatur kleiner als 60°C, so läuft nur der Brenner, die Pumpen sind
ausgeschaltet. Bei Überschreiten der Kesselwassertemperatur von 60°C, werden
die Kessel- und die Mischerkreispumpe eingeschaltet. Der Mischer öffnet und
regeln auf die max. eingestellte Mischerkreis-Vorlauftemperatur (TV-max). Die
Speicherladepumpe läuft nur so lange, bis der Speicher seine eingestellte Soll-
Temperatur erreicht hat. Kann die zugeführte Wärmeenergie nicht abgegeben
werden, so steigt die Kesselwassertemperatur bis auf TK-max an. Nach 25 Minu-
ten ist der Schornsteinfegerbetrieb automatisch beendet und die Heizungsanlage
arbeitet mit dem zuletzt für mind. 1 Minute ausgewählten Heizprogramm weiter.
Im Automatikbetrieb arbeitet die Heizungsanlage nach dem ausgewählten Schalt-
zeitenprogramm (1,2 od.3), das im Display angezeigt wird.
Heizbetrieb über 24 Stunden.
Speicherladung gemäß dem ausgewählten Schaltuhrenprogramm.
Sparbetrieb über 24 Stunden.
Speicherladung gemäß dem ausgewählten Schaltuhrenprogramm.
Sommerbetrieb (Heizung aus), Speicherladung gemäß ausgewähltem Schaltuhren-
programm, Frostschutz für die Heizungsanlage gewährleistet. Eingebauter Pumpen-
standschutz.
Im Handbetrieb laufen die Heizungsumwälzpumpen ständig, der Kessel heizt
auf die eingestellte Kesselmaximaltemperatur auf. Die Speicherladung arbeitet
gemäß Einstellung in der Fachmannebene im Vorrang- oder Parallelbetrieb.
Achtung:
Der Mischer muß im Handbetrieb manuell eingestellt werden.
Brenner und Umwälzpumpen aus, Speicherladung aus, Frostschutz gewährleistet.
Bei Außentemperaturen unter dem eingestellten Wert (Werkseinstellung
+2°C) takten die Kessel- und Mischerkreispumpe im Wechselrhythmus von
einer Minute ein/aus, der Mischer öffnet. Erst wenn die Kessel-
wassertemperatur auf unter +10°C ausgekühlt ist, wird der Brenner zu-
geschaltet und das Kesselwasser auf mindestens 38°C aufgeheizt. Die Heiz-
kreispumpen laufen ständig bis der Frostschutz beendet ist.
Sinkt die Speicherwassertemperatur unter +5°C wird diese auf +10°C auf-
geheizt. Eingebauter Pumpenstandschutz.
Mit dem rechten Drehknopf kann in der ersten Bedienungsebene die aktuelle
Raumtemperatur, ausgehend von der Stellung Standard, um +/- 4°C verändert
werden.
Anmerkung:
Ohne Fernbedienung ist die Temperaturveränderung an der Temperatur-
wahl von +/- 4°C im Raum nur als Näherungswert zu verstehen.
Der Pumpenstandschutz wird generell Mittags 12:00 Uhr aktiviert. Die Heizkreis-
pumpen laufen für ca. 10 Sekunden an und der Mischer öffnet. Danach laufen die
Speicherladepumpe und die Zirkulationspumpe für 20 Sekunden an und der
Mischer schließt. Damit wird ein Festsetzen der Bauteile verhindert. Sollte der
Brenner während des Pumpenstandschutzes gerade in Betrieb sein, wird dieser für
die Dauer von ca. einer Minute abgeschaltet.
1. Bedienungsebene
