Wolf BSP - FWL Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Montageanleitung
DE

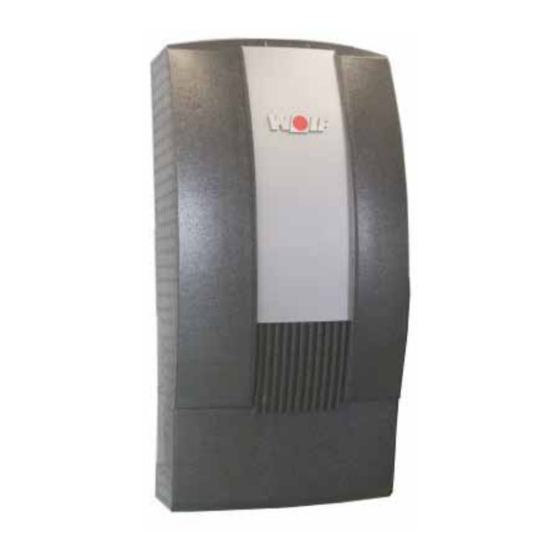

Frischwassermodul BSP - FWL
Zirkulationsmodul BSP - ZP
Seite 1 - 8
Instructions de montage
FR
Module d'eau fraîche BSP - FWL
Module de circulation BSP - ZP
pages 9-16
Istruzioni di montaggio
IT
Modulo acqua fredda BSP - FWL
Modulo ricircolo BSP - ZP
Pagine 17 - 24
Montagehandleiding
NL
Module voor vers water BSP - FWL
Circulatiemodule BSP - ZP
Pagina 25 - 32
Montážny návod
CZ
Modul na ohrev pitnej vody BSP-FWL
Cirkulačný modul BSP-ZP
Strana 33 – 40
Montážní návod
SK
Modul přípravy teplé vody BSP-FWL
Cirkulační modul BSP-ZP
Strany 41 – 48
Οδηγίες συναρμολόγησης
GR
Μονάδα ζεστού νερού χρήσης BSP - FWL
Μονάδα ανακυκλοφορίας BSP - ZP
Σελίδα 49 - 56
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
Art.-Nr.: 3062207_0810
Änderungen vorbehalten
700025
6904430
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf BSP - FWL
Inhaltszusammenfassung für Wolf BSP - FWL
- Seite 1 Οδηγίες συναρμολόγησης Μονάδα ζεστού νερού χρήσης BSP - FWL Μονάδα ανακυκλοφορίας BSP - ZP Σελίδα 49 - 56 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de Art.-Nr.: 3062207_0810 Änderungen vorbehalten 700025...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Lesen Sie bitte die folgenden Hinweise zur Montage und Inbetriebnahme genau durch, bevor Sie Ihr Gerät in Betrieb nehmen. Dadurch vermeiden Sie Schäden an Ihrer Anlage, die durch unsachgemäßen Umgang entstehen könnten. Die bestimmungswidrige Verwendung sowie unzulässige Änderung bei der Montage und an der Konstruktion führen zum Ausschluss jeglicher Haftungsansprüche. - Seite 3 Beilagscheibe M10 und Mutter M10 anbringen. Danach erst die Kugelhähne am Frischwassermodul montieren. Achtung: zu starkes Anziehen der Montageschrauben beschädigt die Isolie- rungen! Die Montage der Mischerkreisgruppen BSP - MK ist bei Hinweis: Verwendung des Frischwassermoduls BSP - FWL nicht möglich! 3062207_0810...
-
Seite 4: Hydraulischer Anschluss / Elektroanschluss
Hydraulischer Anschluss / Elektroanschluss Elektrischer Anschluss Die interne Verdrahtung der elektrischen Anlagenteile wurde werksseitig durch- geführt. Der Anschluss an das Stromnetz (230 V/AC, 50 - 60 Hz) erfolgt mittels der bereits angeklemmten Netzanschlussleitung. Arbeiten an stromführenden Teilen des Moduls erfolgen ausschließlich unter Beachtung der jeweiligen Vor- schriften des Energieversorgungsunternehmens und der gültigen, einschlägigen Normen. - Seite 5 Inbetriebnahme Inbetriebnahme Die Befüllung und Inbetriebnahme muss durch eine zugelassene Fachfirma erfolgen. Hierbei sind die Funktion und die Dichtheit der gesamten Anlage einschließlich der im Herstellerwerk montierten Teile zu prüfen. Langsames Öffnen der Kugelhähne an den Aus- u. Eintritten des Moduls vermeidet Druck- schläge beim Spülvorgang.
- Seite 6 Montage Zirkulationsmodul BSP-ZP Frischwassermodul mit montiertem Zirkulationsmodul Zirkulationsmodul montiert am Frisch- wassermodul Zirkulationsmodul BSP-ZP Achtung: Bei der Montage der Zirkulationspumpeneinheit sind Anzugsmomente bzw. Krafteinwirkungen auf die bereits vormontierten Bestandteile und Verbindungs- stellen des Moduls unbedingt zu vermeiden! Das Frischwassermodul ist zur optionalen Nachrüstung einer Zirkulationspumpe vorbereitet.
- Seite 7 Montage Zirkulationsmodul BSP-ZP Folgende Betriebsarten sind durch unterschiedliche elektrische Verschaltungen der Pumpe wählbar: Schaltung A Zeitunabhängige Zirkulation – Schaltung A Die Zirkulationspumpe wird durch kurzes Betätigen einer Warmwasserentnah- Platine werkseitig mestelle aktiviert und bei Erreichen der eingestellten Zirkulationsrücklauf- vorverdrahtet temperatur vom integrierten Kalkschutzthermostat abgeschaltet. Die Zeitschalt- uhr hat bei dieser Betriebsart keine Funktion (Dauerbetrieb!).
-
Seite 8: Technische Daten
Technische Daten Gewicht ca. 20kg Anschlüsse A = Kaltwasser EIN, 1" IG B = Warmwasser AUS, 1" IG C = Vom Puffer, 1" AG D = Zum Puffer, 1" AG E = Zirkulation, ½“ IG (optional) Hauptkomponenten 1 = Block (kalt) 2 = Block (warm) inkl.
