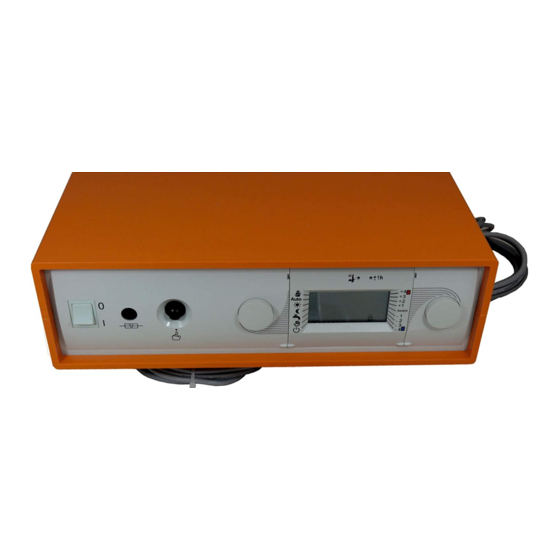

Wolf R12 DigiCompact Montage- Und Bedienungsanleitung

Witterungsgeführte regelung
Vorschau ausblenden Andere Handbücher für R12 DigiCompact:
Inhaltsverzeichnis

Werbung

Quicklinks

Montage- und Bedienungsanleitung
Witterungsgeführte Regelung
R12 DigiCompact

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf R12 DigiCompact

Inhaltszusammenfassung für Wolf R12 DigiCompact

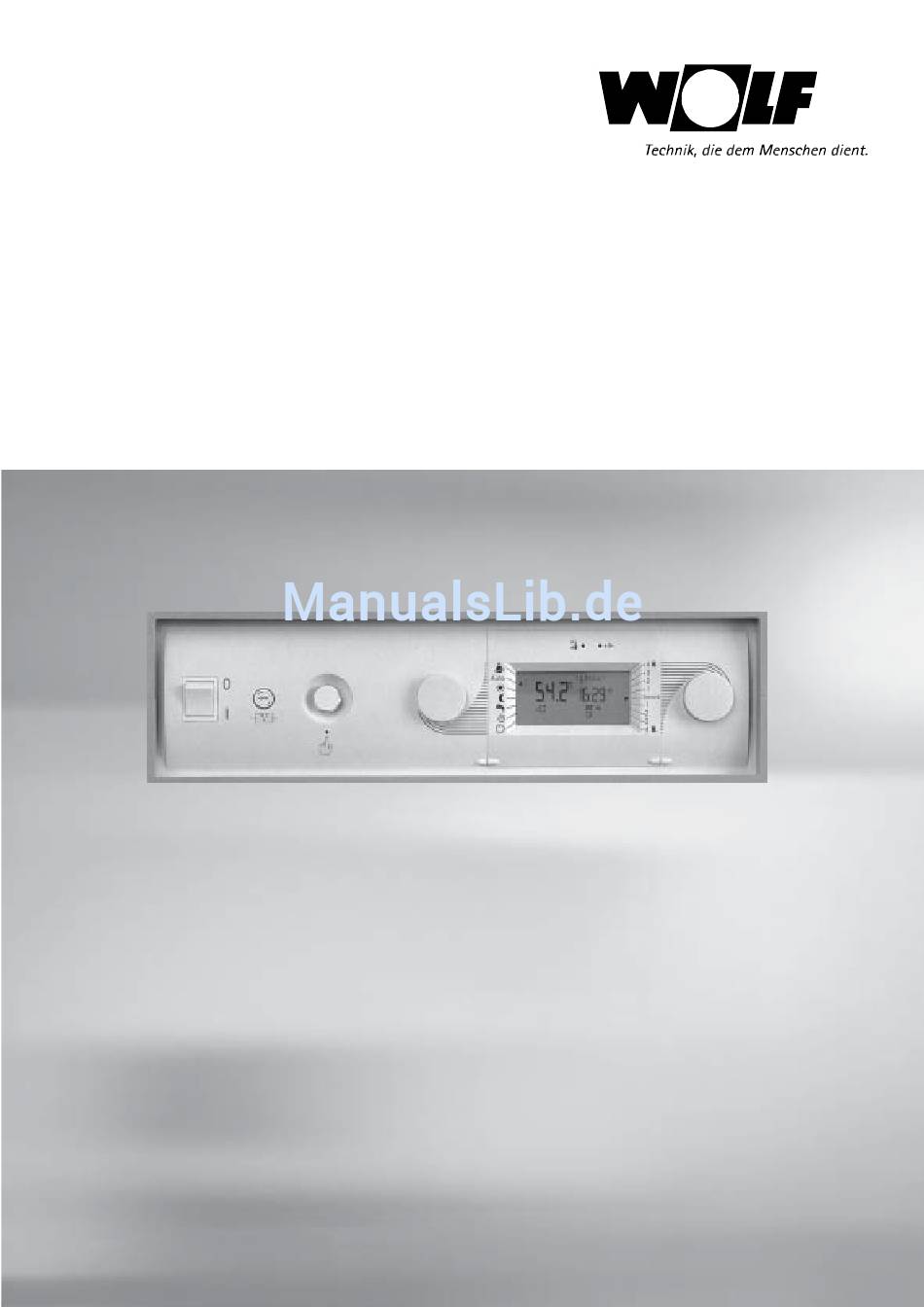

  • Seite 1 Montage- und Bedienungsanleitung Witterungsgeführte Regelung R12 DigiCompact...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ............................Seite Normen / Vorschriften ............................4 Montage ................................5 1. Bedienebene ..............................6-7 2. Bedienebene ............................... 8-12 Einstellprotokoll Schaltzeiten ..........................13 Betriebsstunden / Brennerstarts/Code-Nr. / Fachmannebene ................14 Fachmannebene / Parameter / Testfunktionen / Brennertaktsperre ..............15-19 STB-Test / Teilweiser- Kompletter Reset / Einstellprotokoll Parameter ..............

  • Seite 4: Normen / Vorschriften

    - Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmäßigen Abstän- den zu kontrollieren. - Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. - Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt werden. - Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Techni- sche Daten).

  • Seite 5: Montage

    Montage Montage Bei der Montage der Regelung ist zu beachten, daß die Fühlerkapillare nicht geknickt oder verdreht werden! Bauseitige Leitungen für Fühler und Fernbedienungen nicht zusammen mit Netzzu- leitungen verlegen. Elektrische Verdrahtung gemäß beiliegendem Schaltplan. Nicht benutzte Anschlüsse gegen Berühren schützen und zusammengerollt unter Kesselverkleidung legen.

  • Seite 6: Bedienebene

    1. Bedienebene Diese Regelung ist werkseitig voreingestellt. Alle Werkseinstellungen sind unver- Inbetriebnahme lierbar gespeichert, können jedoch den individuellen Anforderungen angepasst werden. Die Regelung erkennt bei Inbetriebnahme die angeschlossenen Heizkreise automa- Hinweis: tisch. Alle Fühler die nicht angeschlossen sind, werden als Fehlermeldung mit symbo- lischer Zuordnung im Display angezeigt.
  • Seite 7 1. Bedienebene Programmwahl Mit dem linken Drehknopf können verschiedene Heizprogramme ausgewählt werden. Der Pfeil am linken Rand des Displays zeigt auf das angewählte Symbol. Die Aktivierung des Schornsteinfegerbetriebs wird im Display durch einen Pfeil ne- ben dem Schornsteinfegersymbol zusammen mit einem Pfeil neben dem zuletzt für mind.

  • Seite 8: Bedienebene

    2. Bedienebene STB-Test (nur für Heizungsfachmann) Teilweiser/Kompletter Reset Teilweiser Reset: Durch Drücken der STB-Prüftaste wird Es werden alle Parameter der 2. die Regelfunktion außer Kraft gesetzt Bedienebene, außer Uhrzeit und Wo- und der Kessel bis zur STB-Abschal- chentag, auf Werkseinstellung zurückge- tung (maximal 110°C) aufgeheizt.

  • Seite 9: Raum-Solltemperatur Heizbetrieb Einstellen

    2. Bedienebene Raum-Solltemperatur rontklappe öffnen und mit linkem Drehknopf das Symbol anwählen. Der Pfeil im Display steht bei diesem Symbol Heizbetrieb einstellen Mit dem rechten Drehknopf die gewünschte Raum-Solltemperatur für den Heizbetrieb einstellen. Kesselkreis Frontklappe schließen. Werkseinstellung: 20°C Anmerkung: Einstellbereich: 7 bis 30°C Die eingestellte Raum-Solltemperatur für den Heizbetrieb des Kesselkreises ist ohne Zubehör Fernbedienung nur als Näherungswert zu verstehen.

  • Seite 10: Steilheit Heizkurve Einstellen

    2. Bedienebene Steilheit Heizkurve Frontklappe öffnen und mit linkem Drehknopf das Symbol anwählen. Der Pfeil im Display steht bei diesem Symbol . Im Display erscheint das Kesselsymbol und die einstellen Werkseinstellung der Heizkurve. Mit dem rechten Drehknopf kann die Steilheit der Heizkurve verändert werden.

  • Seite 11: Funktionserklärung

    2. Bedienebene Funktionserklärung Sowohl im Tag- als auch im Nachtbetrieb (Sparbetrieb) berechnet die Regelung stän- dig über mehrere Stunden eine mittlere Außentemperatur. Unterschreitet die gemittelte Außentemperatur den voreingestellten Sollwert um mehr als 2K, so wird die Heizungs- anlage automatisch eingeschaltet. Überschreitet die gemittelte Außentemperatur den voreingestellten Sollwert, so wird die Heizungsanlage sofort ausgeschaltet.

  • Seite 12: Einstellbeispiel Schaltzeiten

    2. Bedienebene Frontklappe öffnen und mit linkem Drehknopf Symbol anwählen. Mit rechtem Einstellbeispiel Schaltzeiten Drehknopf den Schaltpunkt 1 anwählen. Schaltpunkt 1 blinkt. Linken Drehknopf Beispiel: weiterdrehen bis die Schaltzeit (h) blinkt. Mit rechtem Drehknopf die Uhrzeit auf 7:00 einstellen. Neben der Uhrzeit muß das Sonnensymbol im Display erscheinen. Anson- Schaltzeitenprogramm 1 sten mit linkem Drehknopf anwählen (Sonne oder Mond blinkend) und bei Bedarf mit vom Kesselkreis soll wie...

  • Seite 13: Einstellprotokoll Schaltzeiten

    2. Bedienebene Einstellprotokoll Schaltzeiten Schaltpunkt Programm 1 Wochentag/-block Schaltzeit Kesselkreis Schaltzeit Speicherladung Ein/Aus Programm 2 Wochentag/-block Schaltzeit Kesselkreis Schaltzeit Speicherladung Ein/Aus Programm 3 Wochentag/-block Schaltzeit Kesselkreis Schaltzeit Speicherladung Ein/Aus...

  • Seite 14: Betriebsstunden / Brennerstarts/Code-Nr. / Fachmannebene

    Betriebsstunden / Brennerstarts / Code-Nr./Fachmannebene Betriebsstunden anzeigen Frontklappe öffnen und mit linkem Drehknopf Symbol anwählen. Der Pfeil im Dis- play steht bei diesem Symbol . Linken Drehknopf im Uhrzeigersinn einen Rasterpunkt weiterdrehen. Im Display werden die Brennerbetriebsstunden angezeigt. Frontklappe schließen. Hinweis: Die Erfassung der Brennerbetriebsstunden dient als Anhaltspunkt für erforderli- 0 0 0 0 che Wartungsarbeiten.

  • Seite 15: Parameter-Überblick

    Fachmannebene / Parameter Parameter-Überblick Nr. Parameterfunktion Einstellbereich Werks- einstellung Frostschutzgrenze -20 bis +10°C +2°C Autom. Auswahl ECO/ABS -10 bis +40°C 10°C für Kesselkreis Warmwasser-Parallelbetrieb on/off Nachlaufzeit Speicherladepumpe 0 bis 10 min. 3 min. max. Speicherladezeit off bis 5 h Legionellenschutz off;...
  • Seite 16 Fachmannebene / Parameter Bei abgeschaltetem Warmwasser-Parallelbetrieb (off) wird während der Speicher- 3. Parameter ladung die Kesselkreispumpe abgeschaltet. Warmwasser-Parallelbetrieb Die Energie des Kessels wird ausschließlich der Warmwasserbereitung zur Verfü- Werkseinstellung: off gung gestellt. Die Speicherladepumpe läuft erst dann an, wenn die Kessel- Einstellbereich: on / off wassertemperatur um 5°C wärmer ist als die aktuelle Speicherwassertemperatur.
  • Seite 17 Fachmannebene / Parameter Mit Hilfe der Warmwasser-Fühler-Betriebsart kann der Warmwasserfühlerausgang 8. Parameter auf drei verschiedene Arten betrieben werden. Warmwasser-Fühlerbetriebsart Achtung: Bei Auswahl 2 oder 3 darf die automatische Fühlererkennung (Parameter 17) erst Werkseinstellung: 1 nach Umstellung des Parameters 8 vorgenommen werden. Einstellbereich: 1 bis 3 Betriebsart 1 ist die Werkseinstellung für Speicherladebetrieb mit werkseitigem elek- tronischen Speichertemperaturfühler.
  • Seite 18 Fachmannebene / Parameter 11. Parameter Die Regelung ist mit einem elektronischen Kesseltemperaturregler ausgestattet, dessen min. Einschalttemperatur einstellbar ist. Die Sockeltemperatur hat Vorrang Kesselminimaltemperatur TK-min vor jeder anderen Einstellung. Wird diese unterschritten, so wird der Brenner einge- Werkseinstellung: 38°C schaltet. Einstellbereich: 38 bis 90°C Hinweis: Bei Betrieb mit Gasgebläsebrenner muß...

  • Seite 19: Fachmannebene / Parameter / Testfunktionen / Brennertaktsperre

    Fachmannebene / Parameter Testfunktionen / Brennertaktsperre 15. Parameter Besteht keine Wärmeanforderung mehr seitens des Heizkreises, läuft die Kessel- kreispumpe um die eingestellte Zeit nach, um einer Sicherheitsabschaltung des Nachlaufzeit Kesselkreispumpe Kessels bei hohen Temperaturen vorzubeugen. Werkseinstellung: 3 min. Einstellbereich: 0 bis 30 min. 16.

  • Seite 20: Stb-Test / Teilweiser- Kompletter Reset Einstellprotokoll Parameter

    STB-Test / Teilweiser- Kompletter Reset Einstellprotokoll Parameter STB -TEST Durch gedrückt halten der STB Prüf-Taste mit Hilfe eines Kugelschreibers o.ä. Ge- genstandes wird die Kesselmaximaltemperaturbegrenzung TK max. außer Funkti- on gesetzt. Der Heizkessel heizt auf die werkseitig eingestellte Temperatur des Sicherheitstemperaturbegrenzers auf und verriegelt.

  • Seite 21: Fühlerüberwachung

    Störmeldungen Fühlerüberwachung Die Regelung prüft selbständig die Funktion aller elektronischen Fühler. Bei Kurzschluß oder Unterbrechung erscheint das Warnsymbol in der Anzeige und gleichzeitig blinkt ein Symbol (z.B. der Wasserhahn als Symbol für den Speicherfühler), daß dieser defekt ist. Wo die Sicherheit der Anlage es erlaubt, bleiben Notfunktionen erhalten. Die Ursache und Auswirkung ist aus nachfolgender Tabelle ersichtlich.

  • Seite 22: Technische Daten

    Technische Daten Technische Daten Anschlußspannung: 230 V +6% / -10% Netzfrequenz: 50-60 Hz Gerätesicherung: max. 6,3 A / Mittelträge Leistungsaufnahme: 5VA (Regelung und Zubehör ohne Brenner und Pumpen) Schaltleistung Pumpen je 230 V/4(2)A gem. EN 60730, Teil1 Umgebungstemperatur: 0..50°C Lagertemperatur: -25 bis 60°C Schaltuhr: Ingesamt kann jeder Uhrenkanal (Kesselkreis und...

  • Seite 23: Notizen

    Notizen...

  • Seite 24: Code Ändern

    Wird nach längerer Zeit die Code-Nr. vergessen, so muß ein kompletter RESET durchgeführt werden. Die geänderte Code-Nr. ist gelöscht und die werkseitige Code-Nr. 000 gültig. Wolf GmbH · 84048 Mainburg · Postfach 1380 · Telefon 08751/74-0 · Telefax 08751/741600 Art.-Nr. 30 60 783 Änderungen vorbehalten...
