MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie den Lauftrainer auf einer Stelle nieder, wo sich genügend
Platz zur Entfernung der Verpackungsmaterialien befindet. Werfen Sie die Verpackung erst weg, nachdem
die Montage vollendet ist. Anmerkung: Die Unterseite des Laufbandes ist mit einem hochleistungsfähigen
Schmiermittel eingefettet. Es ist möglich, dass während des Transports ein wenig von dem Schmiermittel auf die
Oberseite des Laufbandes oder auf den Verpackungskarton übertragen wurde. Das ist normal und beeinträchtigt
die Leistung des Lauftrainers auf keine Weise. Sollte sich auf der Oberseite des Laufbandes etwas Schmiermittel
befinden, entfernen Sie es einfach mit einem weichen Tuch, welches mit einem milden Haushaltsreiniger benetzt
wurde.
Für die Montage braucht man zu dem inkludiertem Innensechskantschlüssel
, einen Kreuzschrauben-
zieher
, eine Drahtzange
, und eine Schere
.

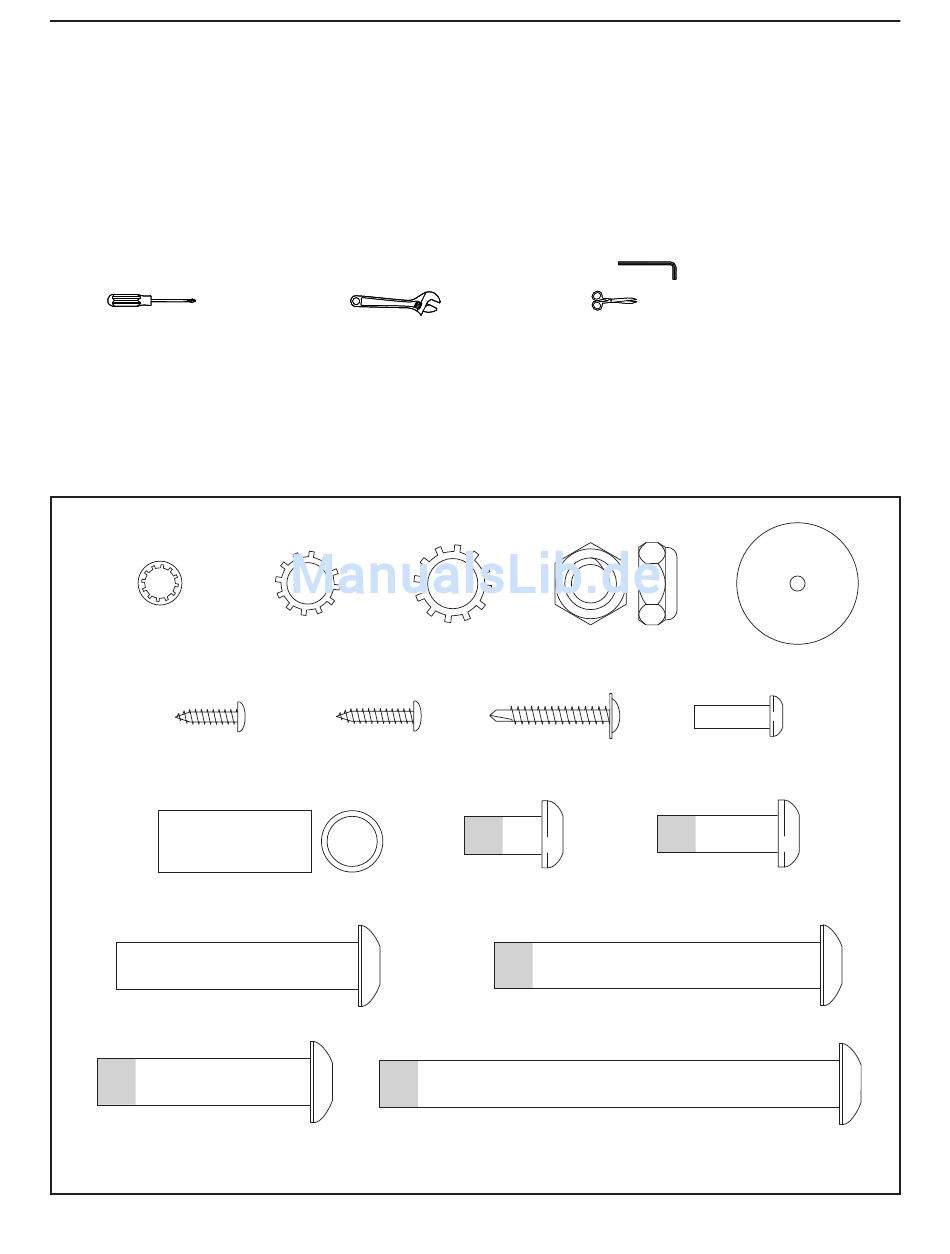

Verwenden Sie die Abbildungen unten zur Identifikation von Montageteilen. Die Zahl innerhalb der Klammern,
die sich unter jeder Abbildung befindet, ist die Bestellnummer, die mit der TEILELISTE am Ende dieser
Bedienungsanleitung übereinstimmt. Die Zahl nach den Klammern gibt an, wieviele solche Teile man zur
Montage braucht. Anmerkung: Sollte sich ein Teil nicht im Teilebeutel befinden, überprüfen Sie, ob das
Teil nicht schon in der Fabrik montiert worden ist. Um aus Plastik bestehende Teile nicht zu beschädi-
gen, sollten Sie bei der Montage keine Elektrowerkzeuge verwenden. Möglicherweise sind auch einige
Extrateile beigelegt worden.
3/8"
M8
M10 Zahnscheibe
1/4"
Selbstsichernde-
Basisfußabstand
Zahnscheibe
(9)–4
Zahnscheibe
mutter (6)–3
halter (94)–2
(10)–8
(73)–2
M4 x 13mm
M4 x 16mm
M4,2 x 25mm
M5 x 16mm Bolzen
Schraube (116)–8
Schraube (124)–4
Bohrschraube (3)–4
(108)–2
M8 x 25mm
5/16" x 5/8"
Selbsthemmender
Bolzenabstandhalter
Selbsthemmender
Bolzen (5)–6
(90)–4
Bolzen (113)–4
3/8" x 2" Bolzen (37)–2
M10 x 68mm Selbshemmender Bolzen (114)–2
M10 x 95mm Selbsthemmender Bolzen (8)–2
3/8" x 1 3/4" Selbsthemmender
Bolzen (7)–1
