Bedienungsanleitung
Transportsicherung
Vor dem Aufstellen Steckschnalle 21 öffnen. Zum Transport Wagen zusam-
menlegen und Steckschnalle schließen um ein Aufklappen zu vermeiden.
Wagen aufstellen
Durch Drücken der Arretierknöpfe 4 Schieberoberteil waagerecht stellen,
WAR-
Schieber 1 hochziehen, bis Schieberverriegelung 2 einrastet.
NUNG!
Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen
geschlossen sind.
Wagen zusammenlegen
Sicherheitsdrehverschluss 3 nach innen drehen bis Schieberverriegelung 2
ausrastet, dann Schieber 1 nach unten drücken und Wagen zusammenlegen.
Durch Drücken der Arretierknöpfe 4 Schieberoberteil nach innen klappen.
WARNUNG!
Beim Zusammenlegen und Aufstellen des Gestelles und
beim Verstellen der Rückenlehne können Klemmstellen entstehen, die bei
Unachtsamkeit zu Verletzungen führen können.
Abnehmen der Räder
Betätigen Sie den Druckknopf 5 und ziehen Sie das Rad ab. Stecken Sie
das Rad bis zum Anschlag auf die Achse, dann Druckknopf eindrücken.
Bitte achten Sie darauf, dass alle Räder richtig eingerastet sind.
Feststellbare Schwenkräder
Zum Feststellen der Schwenkräder drehen Sie die Kappen 6 bis der rote
Punkt erscheint, die Räder arretieren sich selbst sobald sie in Fahrt-
richtung stehen. Zum Lösen drehen Sie die Kappen 6 bis der grüne Punkt
erscheint. Zum Abnehmen lösen Sie den Druckknopf in der Mitte der
Kappe 6 und ziehen das Rad aus der Halterung. Zum Befestigen stecken
Sie das Rad mit dem Befestigungsbolzen in die Halterung bis zum
Anschlag und drücken den Knopf wieder hinein.
Handbremse nachjustieren

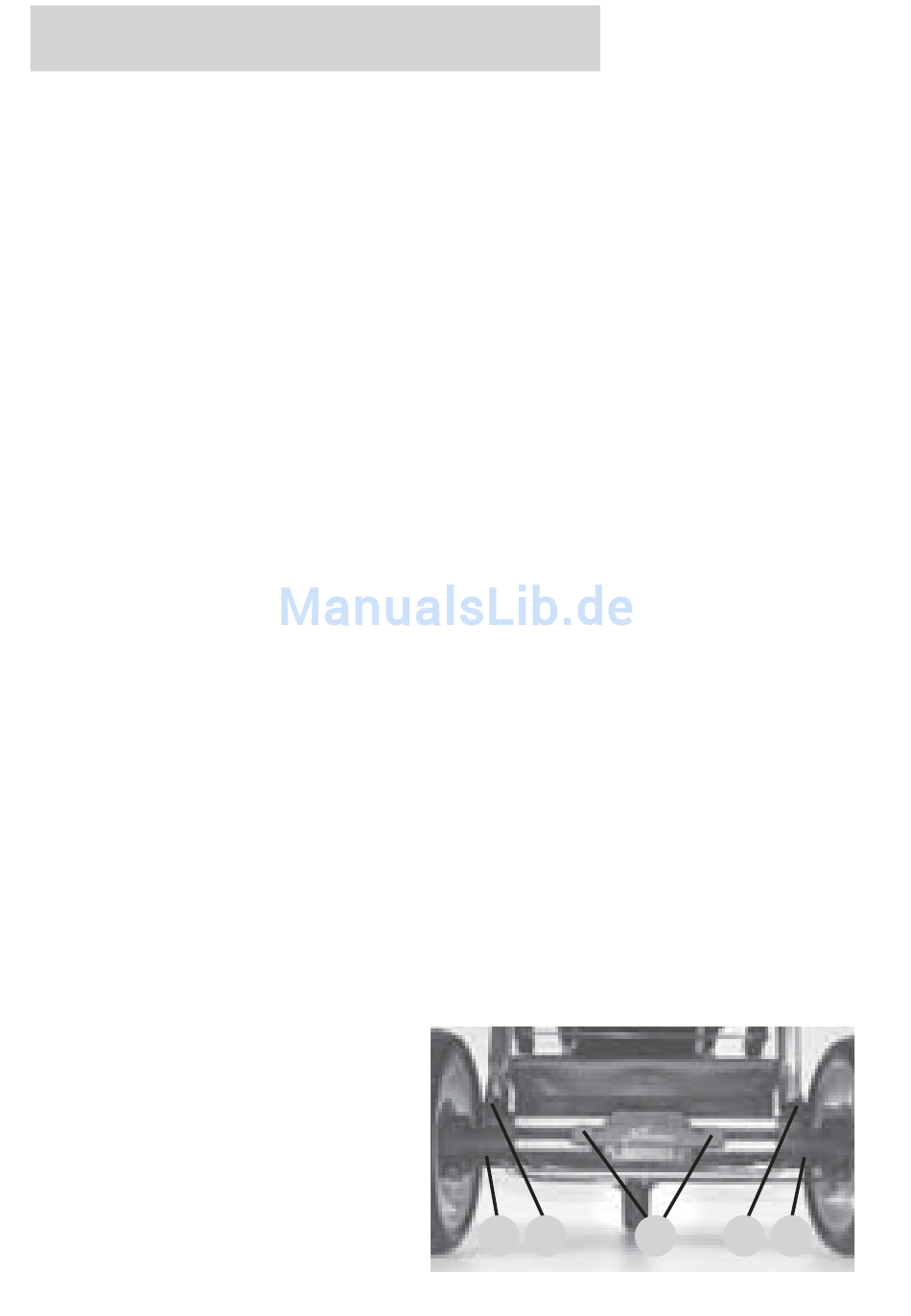

Durch Drehen des Verstell-
ringes 19 können Sie die
Handbremse nachjustieren.
Ein unterschiedliches Bremsen
der beiden Hinterräder
regulieren Sie an den
19a 8 7 8 19a
Einstellschrauben 19a.
