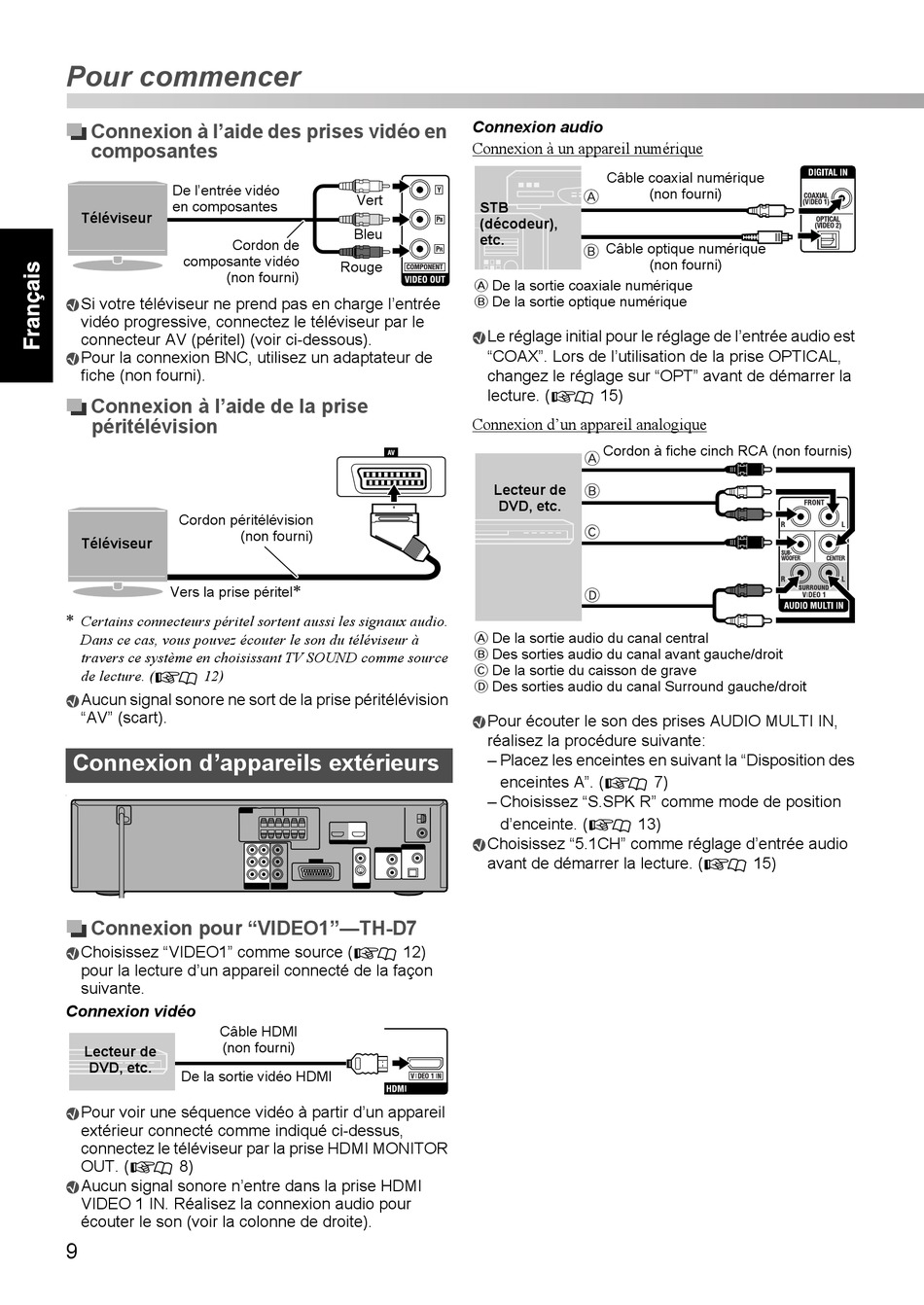

Pour commencer
Connexion à l'aide des prises vidéo en
composantes
De l'entrée vidéo
en composantes
Téléviseur
Cordon de
composante vidéo
(non fourni)
Si votre téléviseur ne prend pas en charge l'entrée
vidéo progressive, connectez le téléviseur par le
connecteur AV (péritel) (voir ci-dessous).
Pour la connexion BNC, utilisez un adaptateur de
fiche (non fourni).
Connexion à l'aide de la prise
péritélévision
Cordon péritélévision
Téléviseur
Vers la prise péritel
*
Certains connecteurs péritel sortent aussi les signaux audio.
Dans ce cas, vous pouvez écouter le son du téléviseur à
travers ce système en choisissant TV SOUND comme source
de lecture. ( 12)
Aucun signal sonore ne sort de la prise péritélévision
"AV" (scart).
Connexion d'appareils extérieurs
,
Connexion pour "VIDEO1"—TH-D7
Choisissez "VIDEO1" comme source (
pour la lecture d'un appareil connecté de la façon
suivante.
Connexion vidéo
Câble HDMI
(non fourni)
Lecteur de
DVD, etc.
De la sortie vidéo HDMI
Pour voir une séquence vidéo à partir d'un appareil
extérieur connecté comme indiqué ci-dessus,
connectez le téléviseur par la prise HDMI MONITOR
OUT. ( 8)
Aucun signal sonore n'entre dans la prise HDMI
VIDEO 1 IN. Réalisez la connexion audio pour
écouter le son (voir la colonne de droite).
9
Vert
Bleu
Rouge
(non fourni)
*
12)
Connexion audio
Connexion à un appareil numérique
Câble coaxial numérique
STB
(décodeur),
etc.
Câble optique numérique
A De la sortie coaxiale numérique
B De la sortie optique numérique
Le réglage initial pour le réglage de l'entrée audio est
"COAX". Lors de l'utilisation de la prise OPTICAL,
changez le réglage sur "OPT" avant de démarrer la
lecture. ( 15)
Connexion d'un appareil analogique
Cordon à fiche cinch RCA (non fournis)
Lecteur de
DVD, etc.
A De la sortie audio du canal central
B Des sorties audio du canal avant gauche/droit
C De la sortie du caisson de grave
D Des sorties audio du canal Surround gauche/droit
Pour écouter le son des prises AUDIO MULTI IN,
réalisez la procédure suivante:
– Placez les enceintes en suivant la "Disposition des
enceintes A". (
– Choisissez "S.SPK R" comme mode de position
d'enceinte. ( 13)
Choisissez "5.1CH" comme réglage d'entrée audio
avant de démarrer la lecture. (
(non fourni)
(non fourni)
7)
15)
