Montage

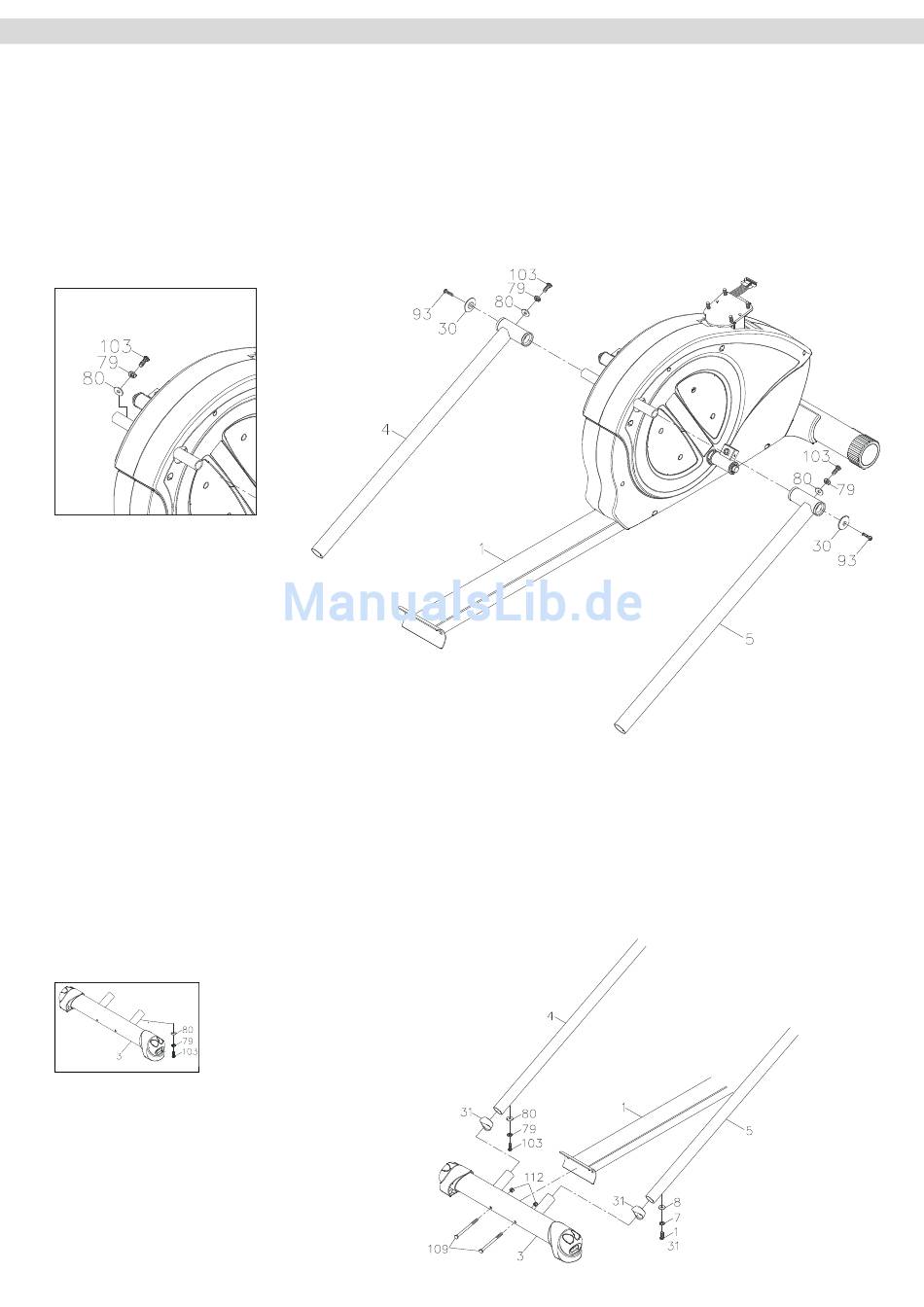

Schritt 2: Montage der Gleitrohre
Lösen Sie die bereits rechts und links an der festen Achse des Basisrahmens (1) vormontierten
zwei Schrauben (103), zwei Federscheiben (79) und zwei Unterlegscheiben (80)
- siehe Abbildung A.
Setzen Sie nun die Gleitrohre (4-links/5-rechts) an der festen Achse des Basisrahmens (1) ein
und befestigen Sie diese dann wieder mit den zuvor gelösten zwei Schrauben (103), zwei
Federscheiben (79) und zwei Unterlegscheiben (80). Befestigen Sie dann die Gleitrohre zusätzlich
seitlich mit je einer Sicherungsscheibe (30) und einer Schraube (93).
Abbildung A
Schritt 3: Montage der Gleitrohre (hinten) & des hinteren Standrohres
Lösen und entfernen Sie die bereits an den Rohrstücken des hinteren Standrohres (3)
vormontierten zwei Schrauben (103), zwei Federscheiben (79) und zwei Unterlegscheiben (80).
Siehe hierzu auch Abbildung B.
Schieben Sie dann die Rohrverbinder (31) auf die Rohrstücke des hinteren Standrohres (3).
Stecken Sie die beiden Gleitrohre (4-links/5-rechts) auf die Rohrstücke des hinteren Standrohres
(3) und verschrauben diese mit den zuvor gelösten zwei Schrauben (103), zwei Federscheiben (79)
und zwei Unterlegscheiben (80).
Montieren Sie dann das hintere Standrohre (3) an den Basisrahmen (1) mit zwei Schlossschrauben
(109) und zwei Muttern (112).
8
